RK3588电源设计别只看原理图：VDD_CPU_LIT这6个细节，少一个都可能翻车

做 RK3588 这类高性能主控板时，很多人会把注意力放在 DDR、高速接口、阻抗控制上，却忽略了一个很基础、但很致命的问题：CPU 电源到底有没有真正送到芯片脚上？

原理图上画一根 VDD_CPU_LIT，看起来只是一个电源网络；但到了 PCB 上，它就变成了电流路径、覆铜宽度、过孔数量、压降、去耦回路和地回流的问题。

一句话讲清楚：
RK3588 的 VDD_CPU_LIT，不是“连上就行”，而是要让电流低阻、稳定、就近地送到每一个电源 PIN 脚。

一、电源覆铜要够宽，不能让 CPU “吃不饱”

很多 PCB 电源问题，表面看是软件启动异常、CPU 跑不稳、负载一上来掉电，其实根源在电源路径上。

VDD_CPU_LIT 是给 CPU 区域供电的关键电源之一，电流不是沿着理想导线流过去的，而是沿着 PCB 上的铜皮、过孔和焊盘路径流动。

如果覆铜太窄，或者中间被信号过孔切得七零八落，等效线宽就会变小。看起来铜皮很大，实际能承载电流的路径可能只剩一条“羊肠小道”。

所以设计时不能只看“有没有连上”，还要看：

• 连接到 CPU 电源脚的铜皮是否足够宽；

• 电源路径有没有被过孔阵列严重切割；

• 每个电源 PIN 脚附近是否都有足够的有效铜宽；

• 大电流路径有没有形成明显的瓶颈。

通俗点说，CPU 需要的是一条足够宽的“供电高速路”，不是几条勉强能通的小巷子。

二、电源换层时，过孔数量一定要够

电源从一层换到另一层，本质上就是电流要通过过孔“下楼”或“上楼”。

这里最容易犯的错误是：
一大片电源铜皮，最后只靠一两个过孔换层。

这样做的结果就是，铜皮看起来很宽，但真正承担换层电流的地方非常窄，压降和发热都会集中在过孔附近。

VDD_CPU_LIT 在外围换层时，应尽量多打电源过孔。文档中给出的建议是：9 个以上 0.5×0.3mm 的过孔，用来降低换层过孔带来的压降。

同时还有一个细节很容易被忽略：
去耦电容的 GND 过孔数量，要和电源过孔数量尽量保持一致。

因为去耦电容不是单独靠 VDD 工作，它必须和 GND 一起形成低阻抗回路。电源过孔很多，但 GND 回路很弱，电容效果一样会被打折。

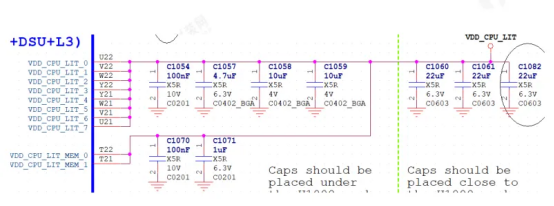

图1VDD_CPU_LIT的原理图电源管脚去耦电容

三、去耦电容要靠近对应电源脚，不能只堆在芯片旁边

很多工程师布板时有个习惯：
只要去耦电容在芯片附近，就觉得问题不大。

但对 RK3588 这种高性能芯片来说，“附近”还不够，关键电容要放到对应电源管脚的背面，尽量缩短电源脚到电容之间的回路。

尤其是原理图中靠近 RK3588 VDD_CPU_LIT 电源管脚的关键去耦电容，应该优先放在对应电源管脚背面。

电容的 GND PAD 也不是随便朝哪边都可以，建议尽量靠近芯片中心区域的 GND 管脚摆放。这样做的目的，是让电源和地之间形成更短、更直接的回流路径。

可以把去耦电容理解成 CPU 身边的“小型应急水库”。
CPU 瞬间需要电流时，电容要第一时间补上。如果电容离得太远，中间路径太长，等电流送到，瞬态压降已经发生了。

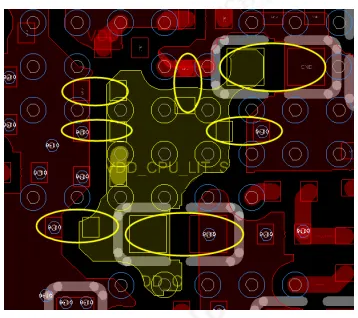

图2 电源管脚背面去耦电容放置

四、每个电源 PIN 脚附近都要有过孔，不要让电流绕远路

VDD_CPU_LIT 的电源管脚不是只有一个，而是一组分布在 BGA 区域内的电源 PIN。

设计时要尽量保证：
每个电源管脚就近有对应过孔。

这样电流才能均匀进入芯片，不会出现某些电源脚路径很短，某些电源脚还要绕一大圈的情况。

文档中还提到一个关键做法：
顶层可以走“井”字形交叉连接，建议线宽 10mil。

“井”字形连接的好处是让相邻电源点之间形成更好的互联，不是每个点各走各的，而是让电源网络形成更均匀的供电结构。

这类设计看起来只是几个小连接，但对 BGA 电源分布非常重要。
因为高性能芯片的供电稳定性，不只取决于电源芯片输出好不好，也取决于最后几毫米有没有处理好。

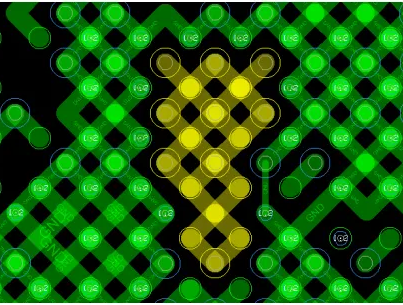

图3 VDD_CPU_LIT电源管脚“井”字形链

五、CPU 区域和外围区域的电源宽度不能一个标准

VDD_CPU_LIT 在不同区域，线宽要求也不一样。

在 CPU 区域，电源线宽不应小于 120mil；
在外围区域，电源宽度不应小于 300mil。

为什么外围区域反而要更宽？

因为外围通常是电源进入 CPU 区域前的主干路径，相当于供电系统的“主管道”。主管道如果太窄，后面再怎么分支都没有意义。

同时，VDD_CPU_LIT 建议采用双层电源覆铜方式，降低走线带来的压降。

这里还要注意一个布局细节：
其它信号换层过孔不要随意乱放。尤其是在电源通道附近，信号过孔放得太散，会把完整的电源铜皮切碎，导致电源路径变窄，也会影响地层覆铜的连续性。

很多板子电源看似铺得很大，实际被过孔切割后，电流只能从几个狭窄区域通过，这就是隐藏的压降风险。

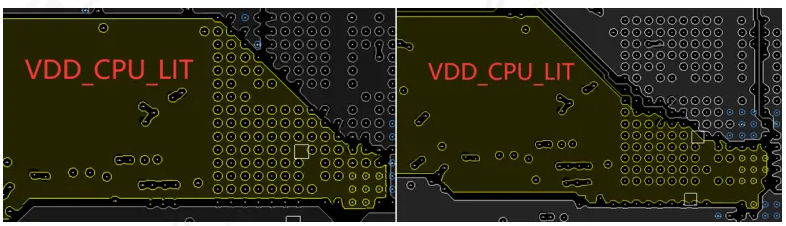

图4 VDD_CPU_LIT电源层覆铜情况

六、电源过孔旁边要有足够 GND 过孔，回流路径不能断

电源设计不能只盯着 VDD，还要看 GND。

电流从电源出去，最终一定要通过地回流。如果电源过孔附近没有足够的 GND 过孔，回流路径就会变长，环路面积变大，噪声和电源完整性问题都会跟着出现。

文档中给出的建议是：
电源过孔 40mil 范围内，GND 过孔数量建议不少于 9 个。

这里的 40mil 指的是过孔中心到过孔中心的间距范围。

这个要求不是为了“多打孔好看”，而是为了让电源换层时，附近就有足够强的地回流路径。尤其在 BGA 区域，电源和地的耦合越紧密，供电阻抗越低，芯片工作越稳定。

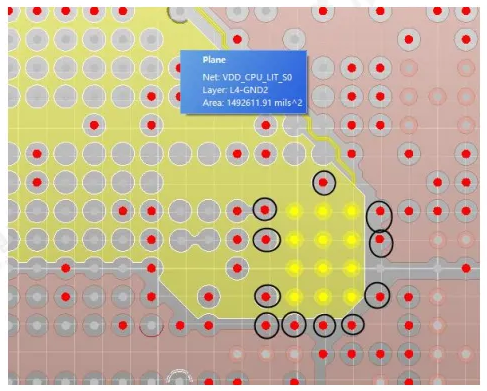

图5 LIT电源地过孔放置图



最后总结：RK3588 电源 PCB 设计，真正要看这6点

RK3588 的 VDD_CPU_LIT 电源设计，不能只停留在“网络已经连接”的层面。真正影响稳定性的，是 PCB 上的实际供电路径。

可以重点检查这 6 个问题：

1. 电源覆铜是否满足电流需求，有没有被过孔严重切割；

2. 电源换层过孔数量是否足够，是否减少了换层压降；

3. 关键去耦电容是否放在对应电源管脚背面；

4. 每个电源 PIN 脚附近是否有就近过孔；

5. CPU 区域和外围区域的电源宽度是否达标；

6. 电源过孔附近是否有足够数量的 GND 过孔。




高性能芯片的供电设计，最怕“看起来连上了”。
真正可靠的设计，是让每一段电源路径都有足够铜宽、足够过孔、足够短的回路和足够好的地参考。

电源做不好，芯片再强也跑不稳。
RK3588 这类板子想稳定，VDD_CPU_LIT 这种核心电源细节，必须从 PCB 阶段就卡死。
