USB/HDMI/DP/PCIe/SATA多协议高速PCB布局实战指南
来源：硬件攻城狮
发布时间：2026-06-26
当USB4的40Gbps信号在板级传输中莫名衰减，当HDMI 2.1的高清画面频繁闪屏，当PCIe链路训练反复失败——这些看似棘手的硬件问题，罪魁祸首往往不是芯片性能，而是被低估的PCB布局。
在GHz级信号时代，传统“通就行”的布线思路早已失效：几毫米的参考平面断裂、一个未背钻的过孔残桩、甚至差分对间不足30mil的串扰间距，都可能让精心设计的系统毁于一旦。

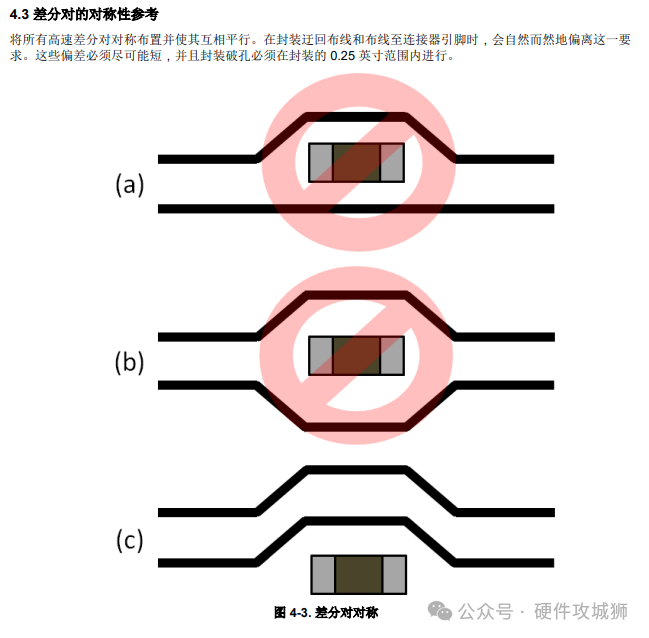

作为硬件开发的核心环节，高速PCB布局既是技术活，也是“细节战”。不同协议的物理层特性千差万别：USB 2.0严禁串联交流耦合电容，DisplayPort却必须依赖它实现偏置隔离；HDMI对差分对内延迟差的要求精确到皮秒级，而USB 3.2更关注过孔不连续性带来的插入损耗。如果没有系统化的设计框架，很容易顾此失彼，陷入“改版-测试-再改版”的循环。

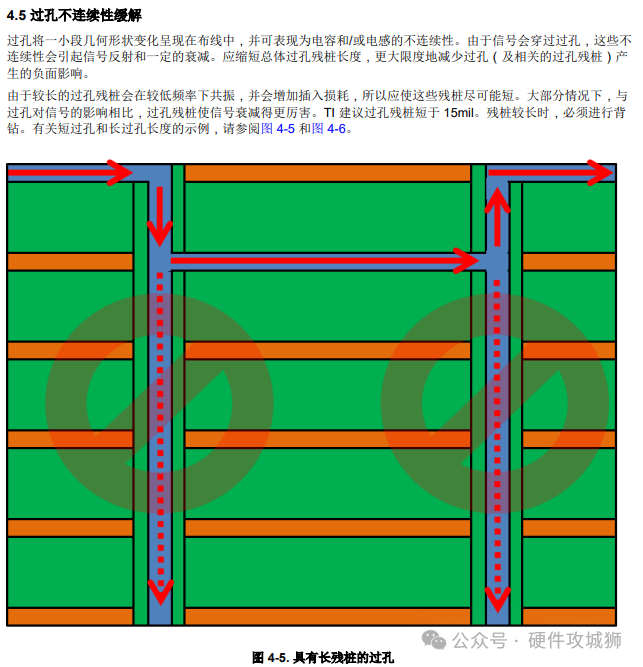

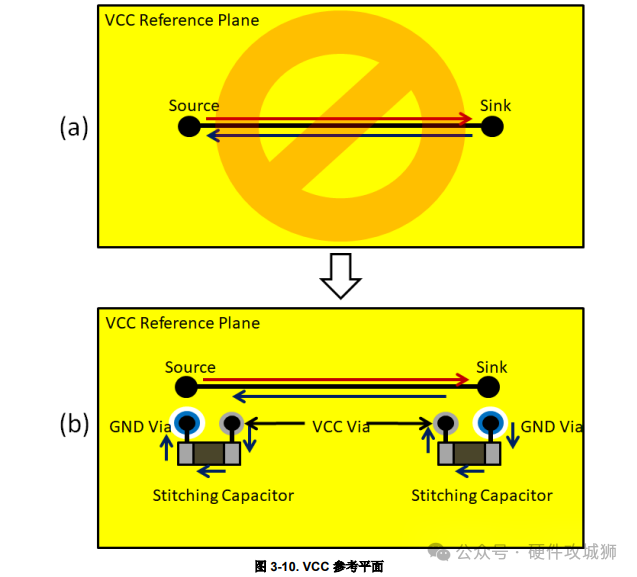

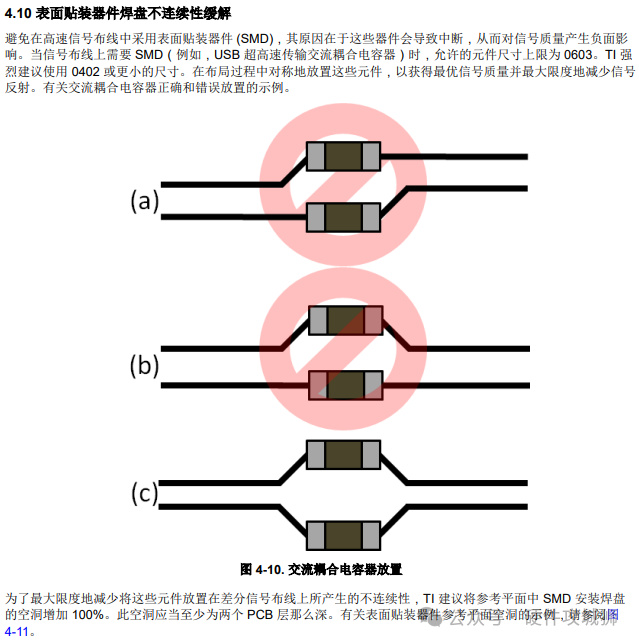

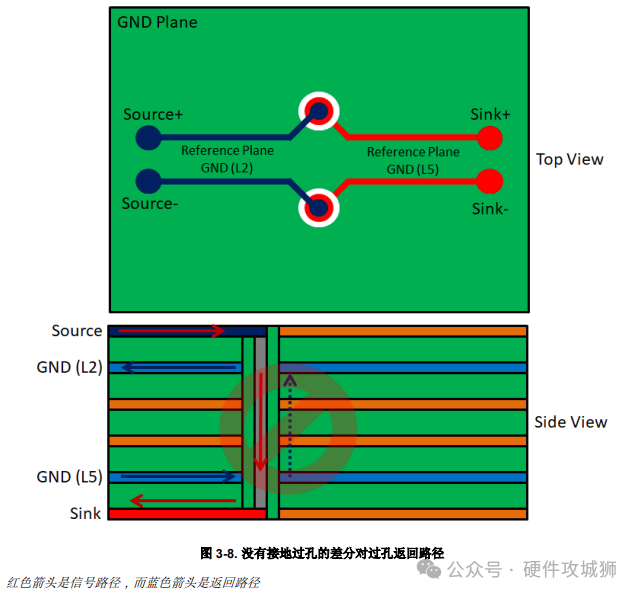

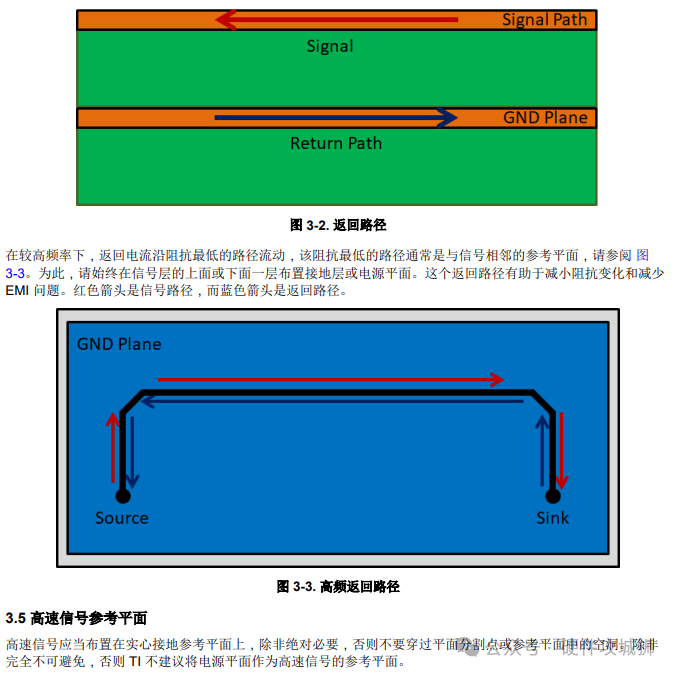

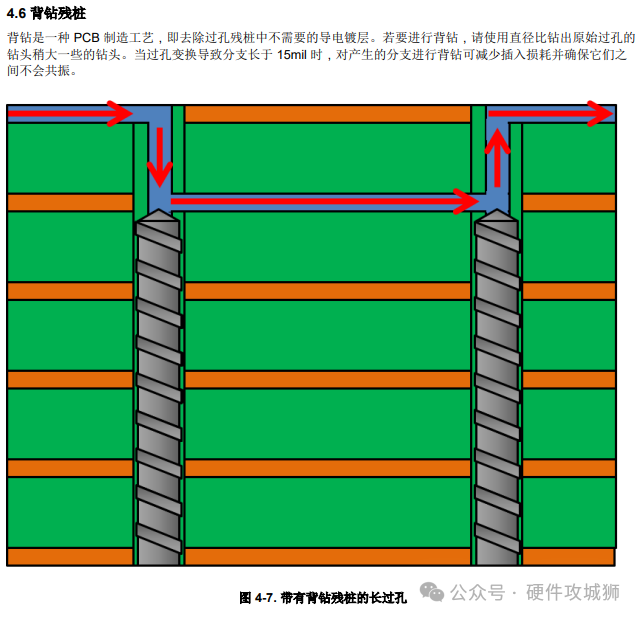

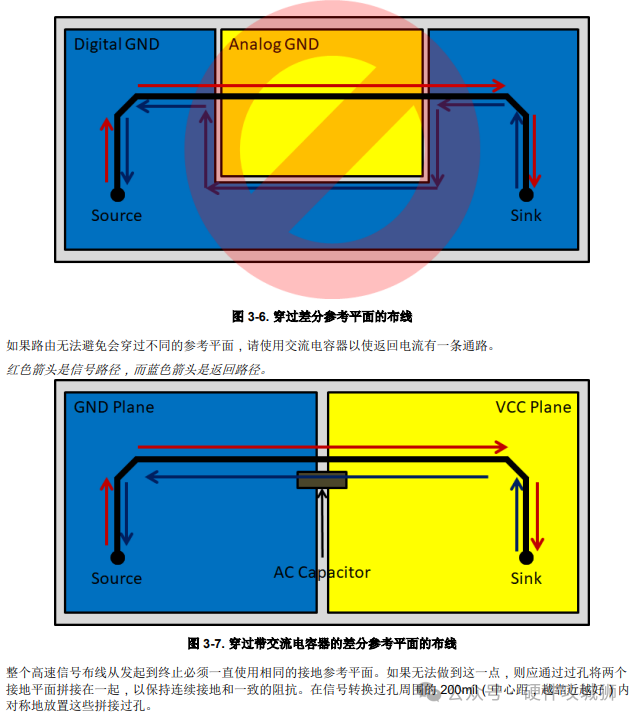

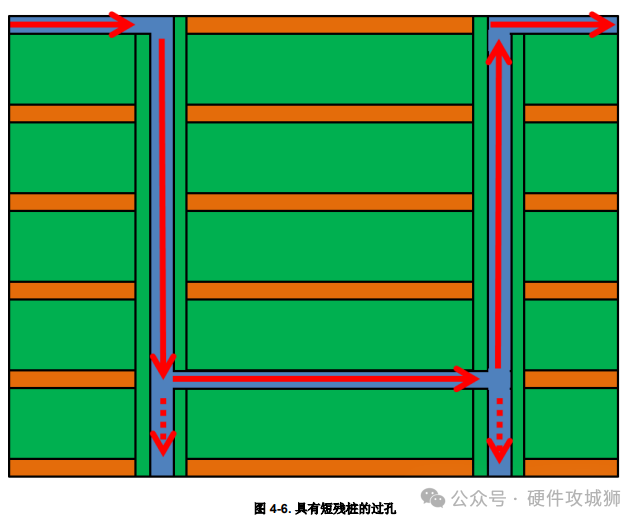

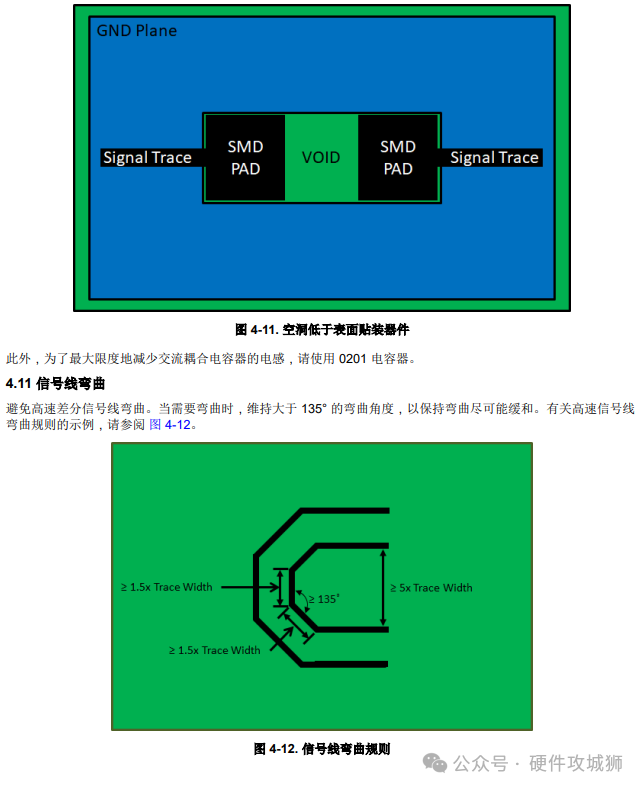

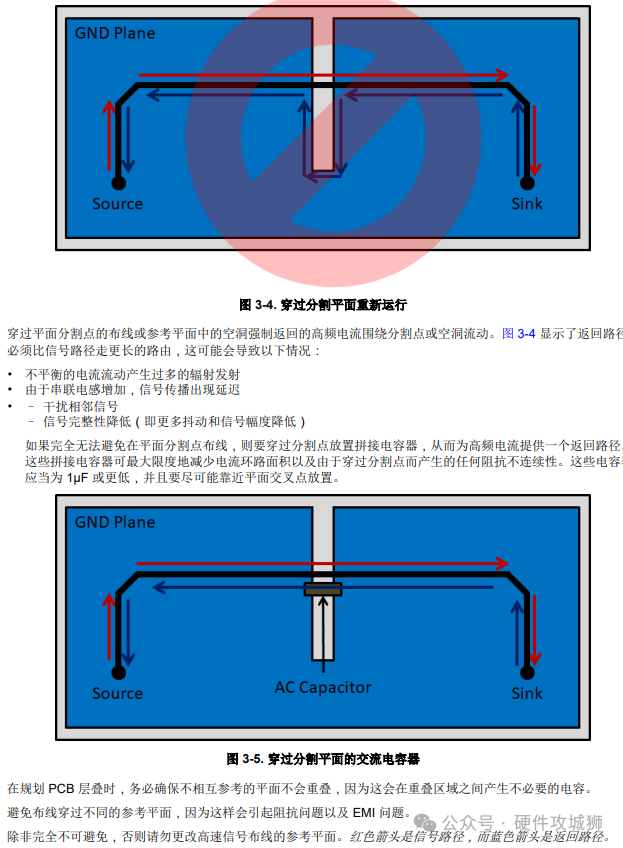

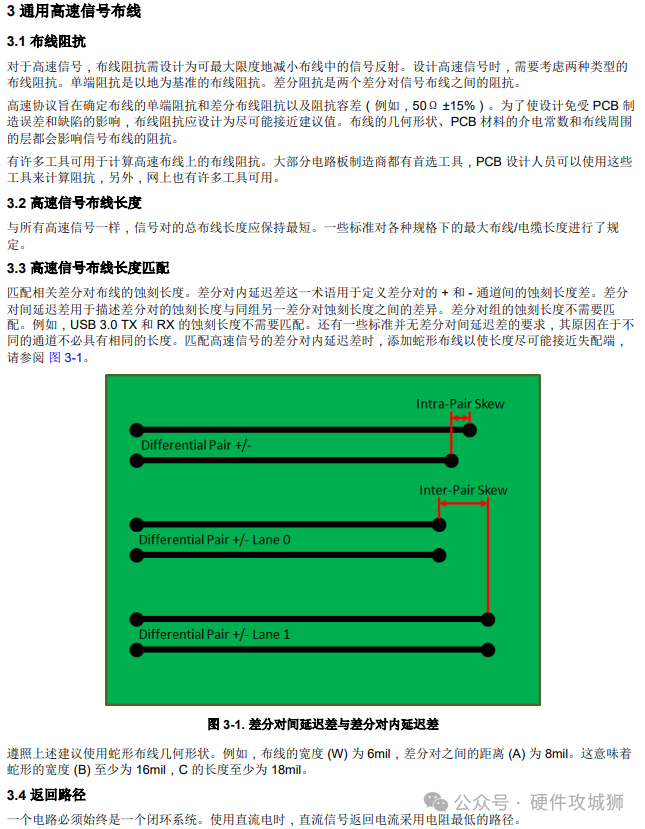

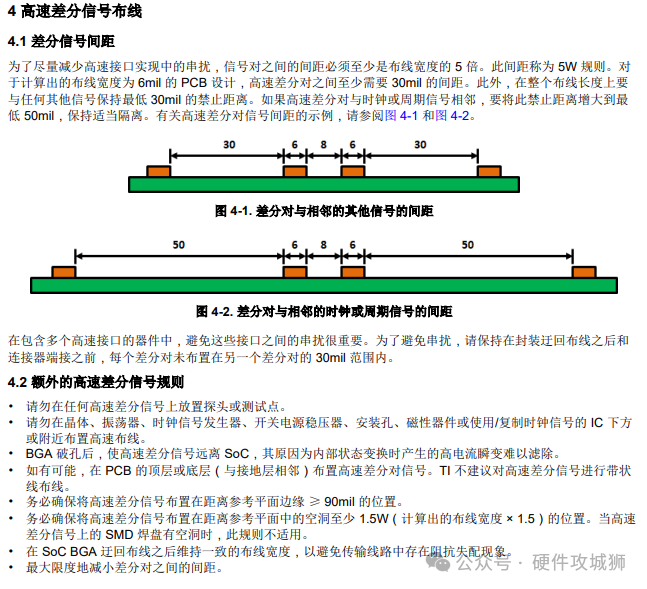

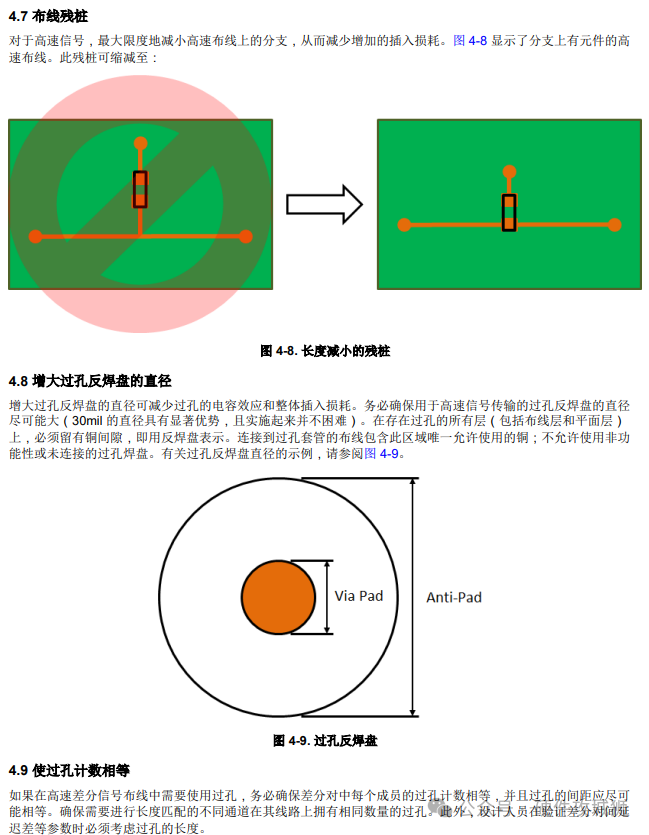

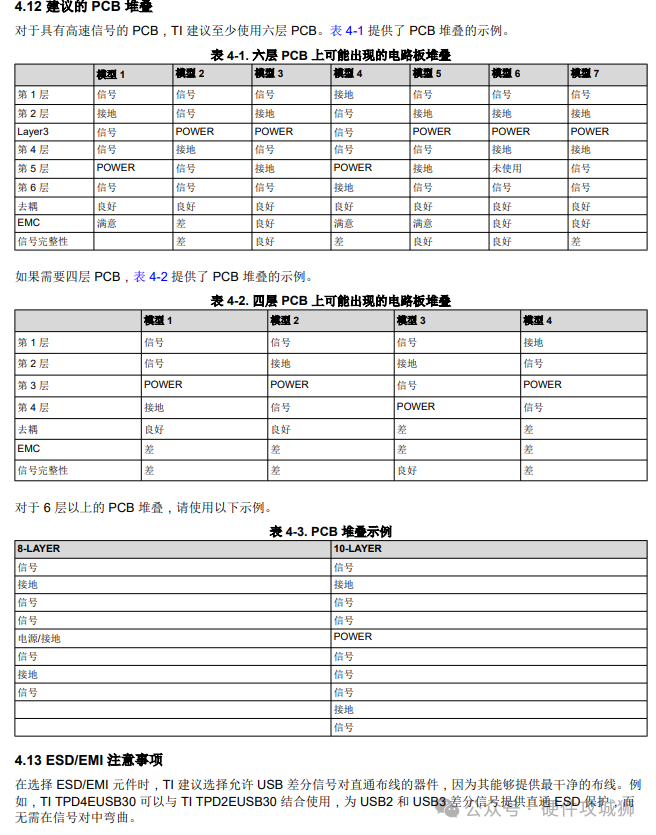

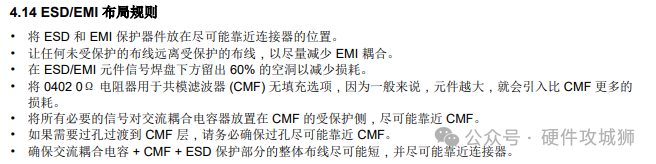

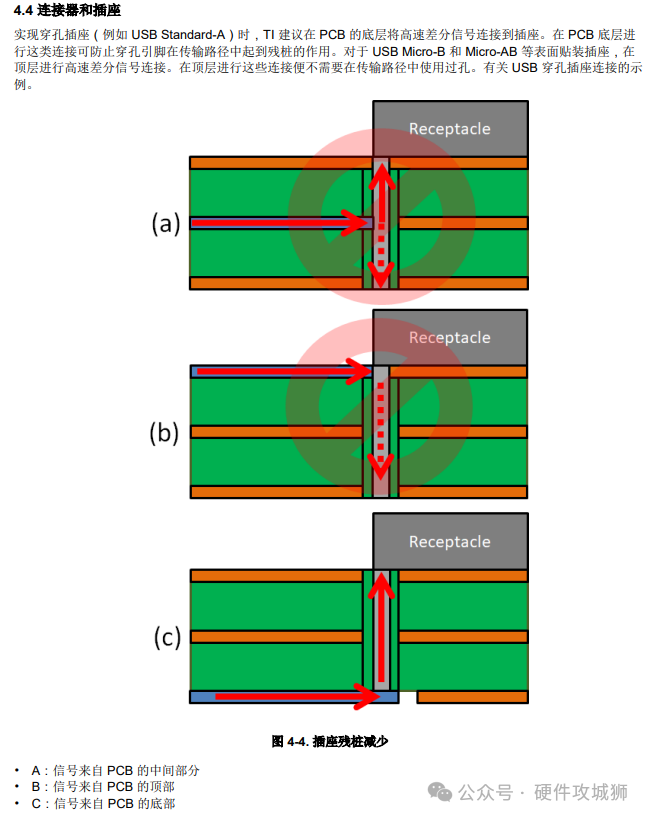

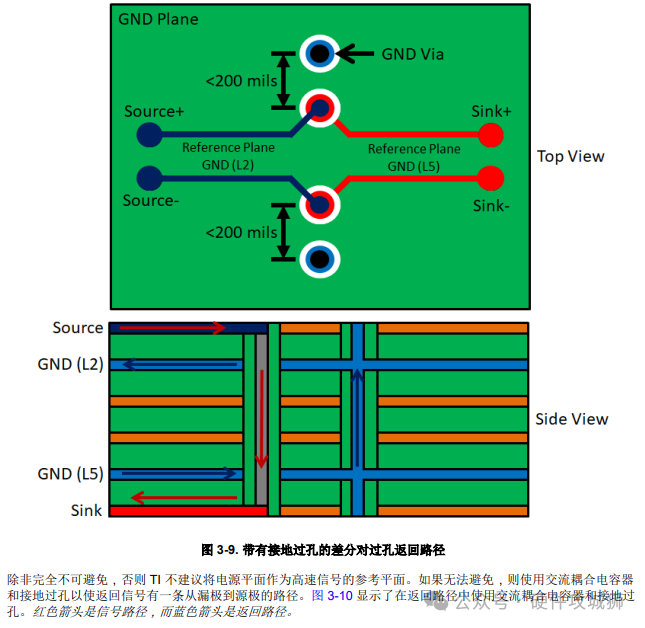

这份由德州仪器（TI）发布的实战指南，正是为解决这些痛点而生。它跳出了单一协议的局限，覆盖了USB全系列、HDMI、DisplayPort、PCIe、SATA等主流高速接口的共性规则与差异化要求。接下来的内容里，我们将先剥离协议差异，聚焦所有高速信号都必须遵守的“通用铁律”：从阻抗控制的底层逻辑，到返回路径的连续性原则，再到平面分割的避坑技巧——这些基础决定了信号完整性的“下限”。随后，我们将深入差分信号的专项设计：如何用“5W规则”抑制串扰？怎样通过背钻工艺消除过孔残桩？SMD焊盘下方为什么要挖空参考平面？这些细节则决定了系统性能的“上限”。
无论你正在调试首款多协议集线器，还是希望系统性提升高速PCB设计能力，这份指南都能为你提供可落地的工程方法。接下来，让我们从通用高速信号的基础布线原则开始，一步步搭建可靠的GHz级传输通道。
