点激光位移传感器SD33系列两点示教操作指南

来源：深视

发布时间：2026-06-05

在实际工业应用中，仅设置单个阈值点往往无法满足复杂检测任务的需求。这时，两点示教模式展现出其独特优势，它通过设定近端和远端两个阈值点，能够在设定区间内稳定输出信号，大幅提升操作易用性，满足多样化的工业检测需求。

今天将为大家详细介绍深视智能SD33系列激光位移传感器两点示教功能的操作流程。

两点示教具体操作步骤

第一步：进入两点示教模式

确保传感器已正确安装并接通电源，显示屏处于主界面状态。如果不确定，可按一下【ZERO RUN】键返回主界面。

连续按两下【SET】键进入二级菜单，通过【+】或【-】键找到【Node】选项。按【SET】键进入后，选择【2Pt】（两点示教模式），再次按【SET】键确认。

第二步：设置近端与远端阈值

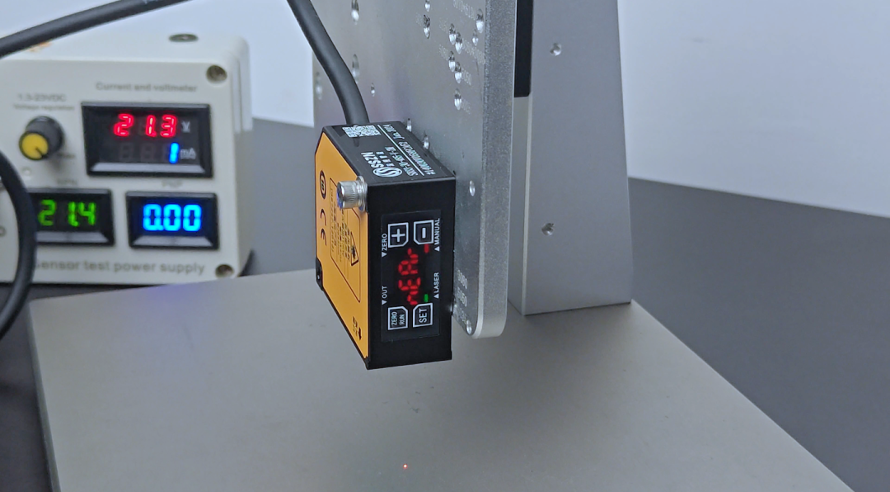

通过【+】或【-】键找到【nEAr】选项，按【SET】键进入近端阈值设置。使用【+】或【-】键调整近端阈值数值，按【SET】键确认并保存。

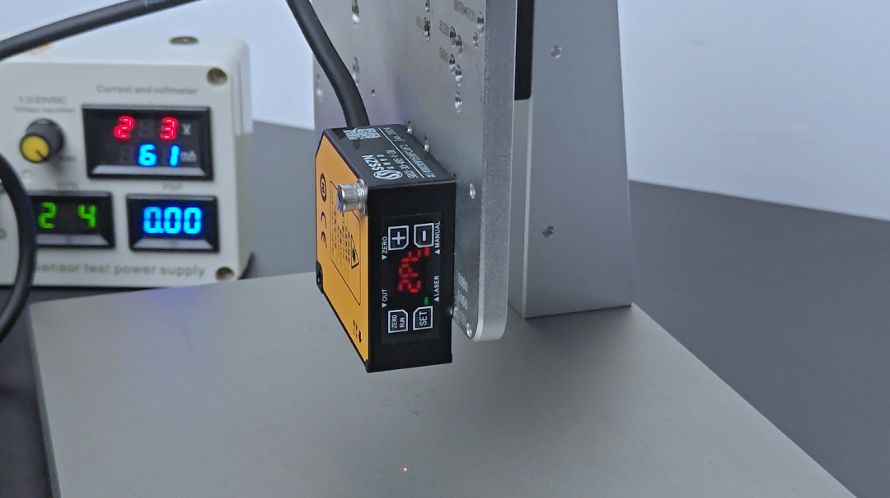

随后，通过【+】或【-】键找到【FAr】选项，按【SET】键进入远端阈值设置。同样使用【+】或【-】键调整远端阈值数值，按【SET】键确认并保存。

注意：近端和远端阈值的设置顺序不会影响功能使用，可根据实际操作习惯灵活选择。

第三步：保存设置并返回

完成近端和远端阈值设置后，按下【ZERO RUN】键返回主界面，两点示教设置即全部完成。

验证设置与实用小贴士

完成两点示教设置后，建议进行以下验证：

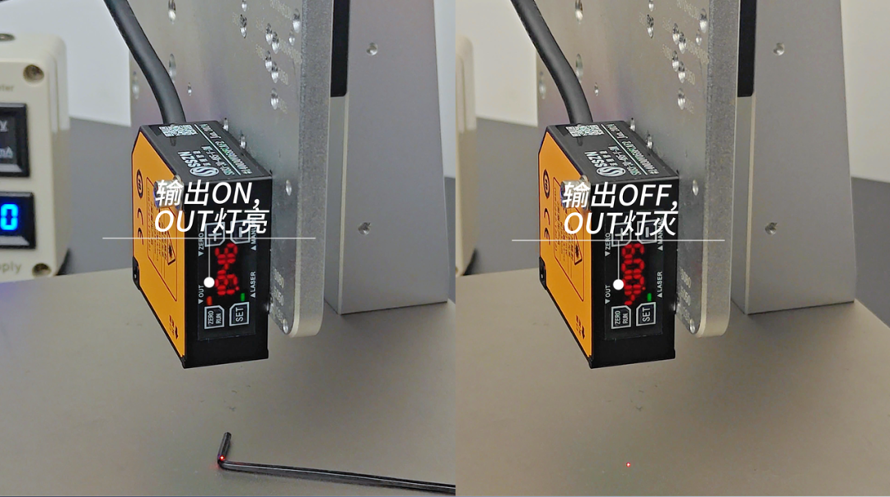

通过实际移动被测物体，观察测量值变化以及OUT指示灯的亮灭情况，您可以轻松验证设置是否成功。

若发现设置错误或需要调整，可重新进入两点示教模式修改近端或远端阈值。在实际应用中，可根据检测精度要求，选择适合的平均计数模式以平衡响应速度与测量稳定性。

两点示教的价值与应用场景

两点示教模式是通过设定Near（近端）和Far（远端）两个阈值点，在设定的近端到远端范围内输出电平信号。这种模式比一点示教更为灵活，能够应对更复杂的工业检测需求。

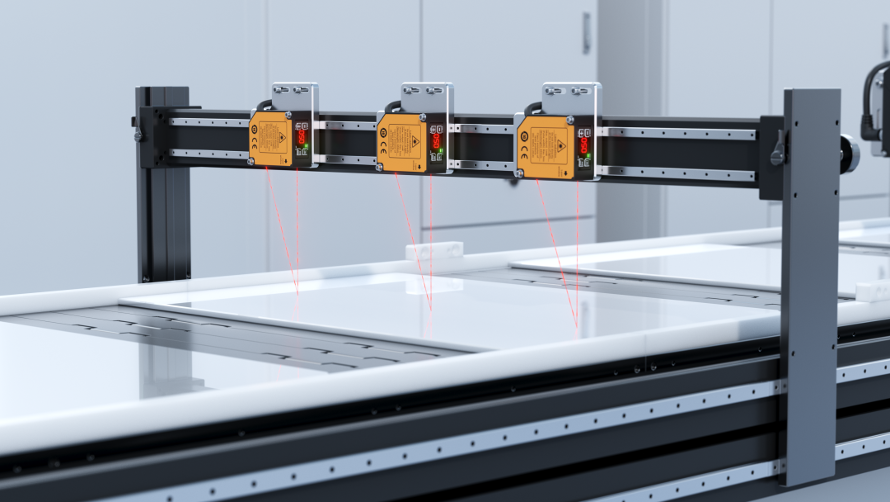

该模式适用于多种工业场景：

结语

掌握两点示教操作后，您可以轻松应对各种工业检测场景。无论是零件高度检测、物料分拣还是位置验证，这一功能都能大幅提升设备智能判断的准确性。
