深视智能激光位移传感器动态检测塑料叶片高度差

来源：深视

发布时间：2026-06-04

型号 SCI01045

塑料叶片高度差检测难实现

在小型风扇、无人机桨叶、医疗器械等精密制造中，塑料叶片的高度差直接决定了产品动平衡、噪音和气动性能。

但叶片是曲面、薄壁、高速旋转件，传统测量方法几乎无从下手。

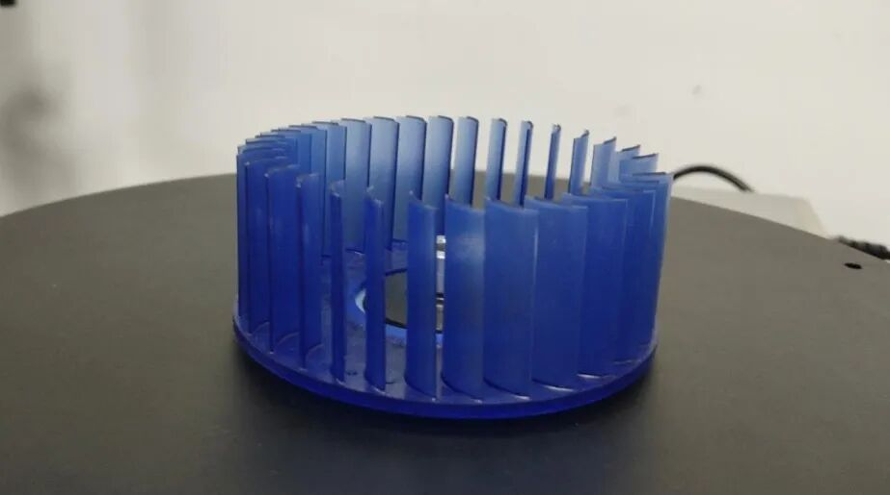

图/ 塑料叶片样品

客户遇到的三大痛点

1. 叶片旋转中测量，静态方法不适用
叶片装机后需要模拟真实工况，在高速旋转状态下检测每一片的高度差。传统三坐标、卡尺等静态工具无法在线动态测量。

2. 高转速下精度崩溃
客户要求：转速 1850 转/分钟，高度差动态重复性 ≤ 0.05 mm。普通传感器在高速下数据丢帧、噪声大，重复性往往超过 0.1 mm，根本无法满足。

3. 每圈数据点太少，轮廓不完整
若每圈只能测几个点，叶片局部变形或高点根本抓不到，漏检风险极高。

深视智能激光位移传感器 SGI050

高速、高精、高密度，适配旋转叶片检测

我们为客户提供了一款高频激光位移传感器，采用非接触式点测量原理，直接安装在叶片旋转轨迹上方。

检测方案简速

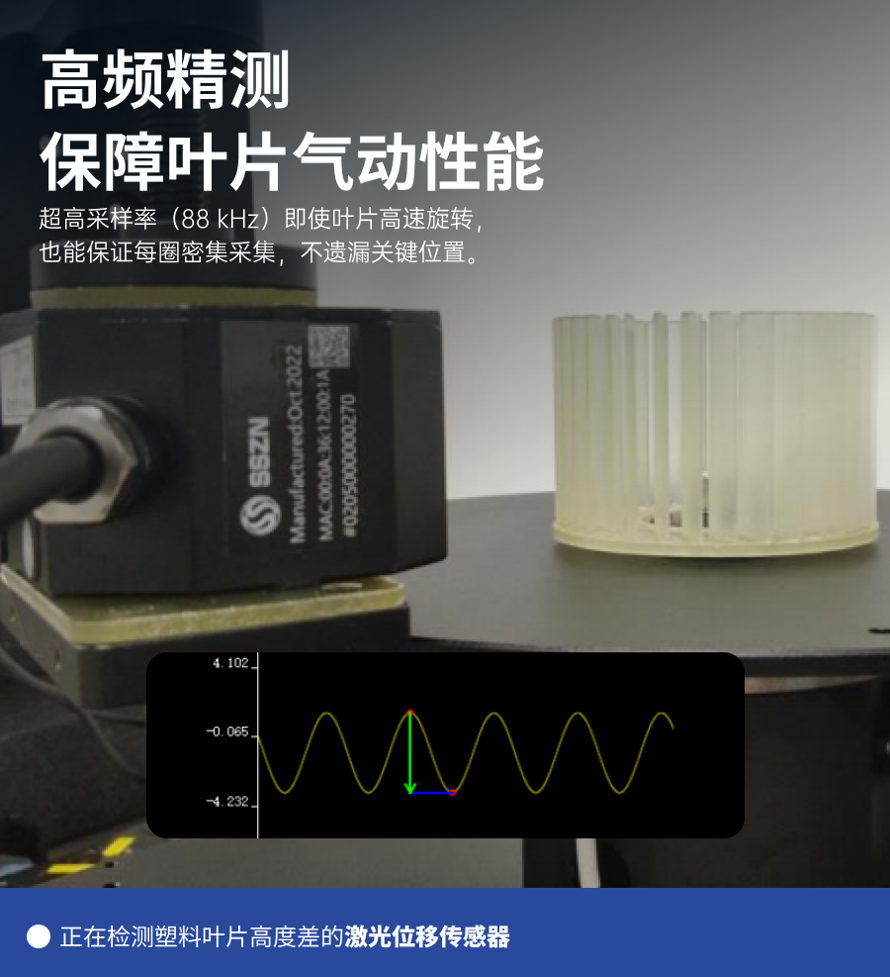

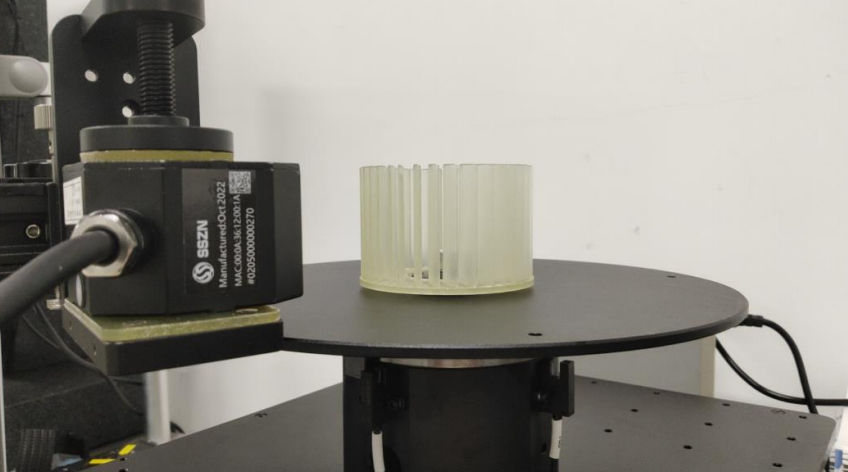

图/ 点激光实测塑料叶片高度差

检测结果

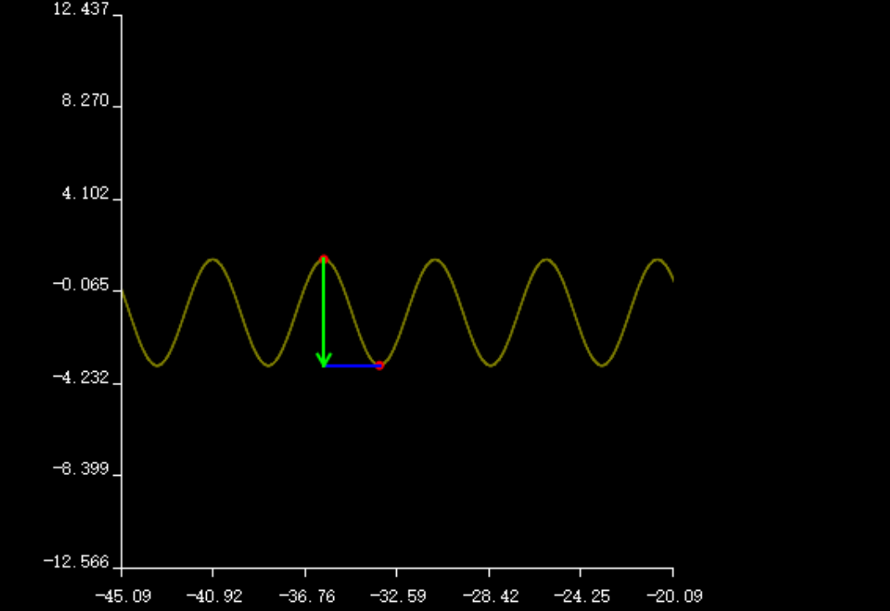

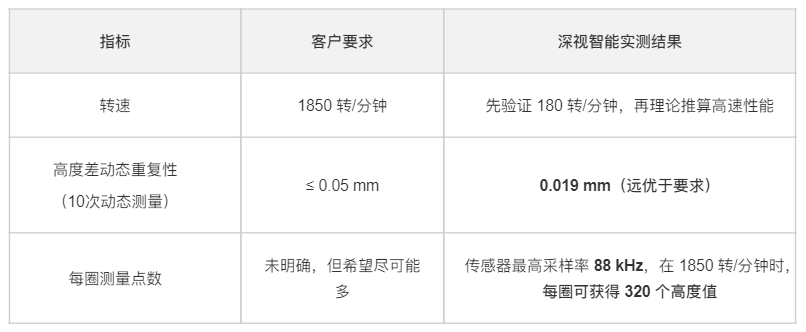

图/ 测量结果

✅ 动态重复性 0.019 mm，比客户要求的 0.05 mm 高出 60% 以上
✅ 每圈 320 个点，相当于叶片每 1.125° 就有一个测量点，微小变形能清晰捕捉

点激光传感器在该方案核心优势

典型应用场景

凡是需要在旋转状态下测量叶片、扇叶、圆盘类零件高度或跳动，深视智能激光位移传感器都能提供高稳定性方案。
