双向能量转换的艺术：新能源汽车驱动电机原理与工程深析

在新能源汽车的“三电”系统中，驱动电机绝对是最核心的动力心脏。它取代了传统燃油车的发动机，不仅负责将电能转化为机械能驱动车辆，还能在滑行或制动时化身发电机回收能量。

目前，行业内的主流选择是永磁同步电机，只有少部分车型采用交流异步电机。今天，我们就把驱动电机的分类、核心作用以及底层工作原理彻底讲透。

驱动电机的两大主流分类

现阶段新能源汽车常用的驱动电机主要分为永磁同步电机和交流异步电机。虽然它们都是将电能转化为机械能，但内部的“性格”却大不相同。

1. 交流异步电机：皮实耐用的“长跑选手”

交流异步电机主要由不动的“定子”和旋转的“转子”组成。它的工作原理基于电磁感应定律和楞次定律。简单来说，当定子绕组通入交流电后，会产生一个高速旋转的电磁场。

这个磁场会“切割”转子上的闭合导体（通常是鼠笼结构），从而在转子中产生感应电流。根据楞次定律，感应电流会产生一个反抗磁场变化的力，驱使转子去“追赶”定子的旋转磁场。

但有趣的是，转子永远只能“追赶”，却永远“追不上”。因为一旦转速同步，转子就不再切割磁感线，感应电流消失，动力也就没了。所以，转子的转速总比定子磁场慢2%~6%，这种“异步”运行的特性，就是它名字的由来。异步电机的优势在于结构坚固、成本相对较低且高速性能优异，但效率和功率密度相对略逊一筹。

2. 永磁同步电机：高效精准的“全能冠军”

这也是目前绝大多数新能源乘用车的选择。与异步电机不同，永磁同步电机的转子上直接镶嵌了高性能的永磁体（如钕铁硼），自带固定的磁场。当定子通入三相交流电产生旋转磁场时，根据“同性相斥、异性相吸”的原理，定子的旋转磁场会直接“牵引”着转子磁场同步旋转。

因为没有感应电流的损耗，且永磁体磁场强劲，永磁同步电机具有极高的功率质量比和运行效率，体积更小、转矩更大，动态响应也极其出色。不过，它的短板在于稀土永磁材料成本较高，且在极端高温或过载情况下，存在退磁的风险。

驱动电机的核心作用：双向能量转换

在传统汽车上，发动机只负责把化学能转化为机械能，发电机负责供电，两者分工明确。而新能源车的驱动电机则身兼数职，完美实现了电能与机械能的双向转换：

• 电动机模式（驱动）： 当踩下加速踏板时，电机控制器将动力电池的高压直流电，逆变为频率和幅值可调的三相交流电，驱动电机输出强大扭矩，通过传动装置带动车轮行驶。

• 发电机模式（能量回收）： 当松开加速踏板或踩下刹车时，车辆的惯性动能反拖电机旋转。此时电机控制器控制电机进入发电状态，将三相交流电整流回直流电，充入动力电池。这不仅延长了续航里程，还提供了平顺的减速体验。

电动汽车对电机的极致要求

把电机装进车里，和装在工厂流水线上完全是两个概念。汽车行驶环境复杂多变，因此对驱动电机提出了一系列严苛要求：

1. 极高的功率密度与轻量化： 车内空间寸土寸金，电机必须结构紧凑、体积小巧。同时为了减轻整车重量、提升续航，通常会采用铝合金外壳，在有限的体积内压榨出最大的动力。

2. 宽广的高效调速范围： 汽车既要低速爬坡（需要恒转矩区的大扭矩），又要高速超车（需要恒功率区的高转速）。电机必须在极宽的转速和转矩范围内都保持高效率，才能兼顾起步加速与高速巡航。

3. 强大的瞬时过载能力： 为了应对急加速和极限爬坡，驱动电机通常需要具备4~5倍的短时过载能力，这是普通工业电机难以企及的。

4. 严苛的环境适应性与可靠性： 电机必须能在高温、高湿、剧烈震动等恶劣环境下长期稳定工作，且失效模式必须可控，毕竟这直接关系到驾乘人员的生命安全。

驱动电机的工作全流程

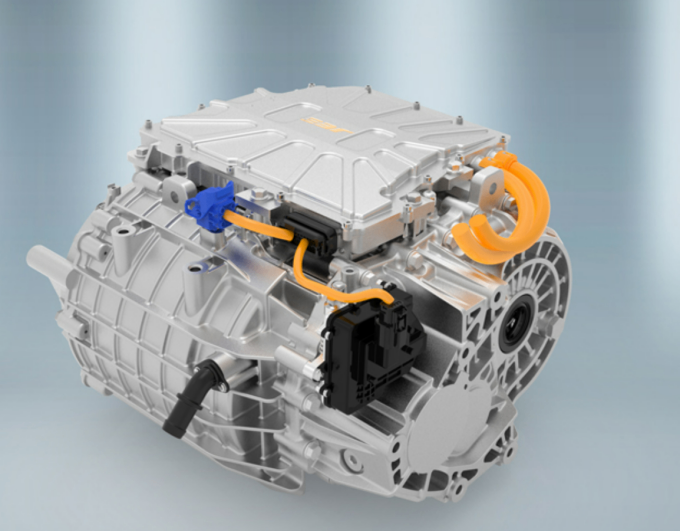

在实际的车辆运行中，驱动电机并不是在单打独斗，而是与电机控制器（MCU）、电池和冷却系统紧密配合：

当车辆需要动力时，动力电池输出直流电，经过电机控制器中的逆变器，被精准地转化为三相交流电输入电机定子，产生旋转磁场驱动转子输出动力。

而当车辆减速时，流程反转，动能通过车轮反拖转子，电机发出的交流电经过控制器整流后，变回直流电“喂”给电池。

此外，由于电机在高频、大扭矩工作下会产生大量热量，一套高效的液冷循环系统必不可少。冷却液在电机内部的水道中循环，将多余的热量迅速带走，确保电机始终保持在最佳的工作温度区间。
