什么是MLCC

MLCC:支撑电子世界的微小基石

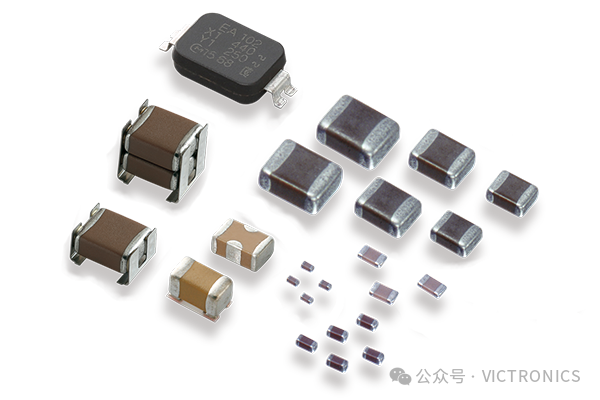

在我们每天使用的智能手机、电脑，乃至汽车电子与智能家居设备中，都藏着一种肉眼几乎难以察觉的“电子基石”——多层陶瓷电容器（MLCC）。它是电容器家族中应用最广泛的成员，也是推动现代电子设备小型化、高性能化的核心力量。尽管它的尺寸小到如同沙粒，却在全球电子产业中扮演着无可替代的角色。

电容器与MLCC：不可或缺的电子“能量管家”

电容器是电子设备的基础元器件之一，核心作用可以概括为两点：暂时储存电荷与消除电路噪声。移动设备并非直接使用电源的原始电力，而是需要对电流和电压进行精细调控后才能驱动芯片与屏幕。以智能手机为例，在应用启动、拍照闪光等瞬间，芯片会爆发式地需求大电流，此时MLCC就会释放预先储存的电荷，为半导体提供稳定的电力供应；同时，它还能过滤电路中的杂波干扰，保障信号传输的纯净与稳定。

MLCC是电容器家族的主力品类，除此之外还有铝电解电容器、薄膜电容器等不同类型，各自适配不同的应用场景。据行业估算，MLCC的年需求量已达5万亿个，未来几年更将攀升至6万亿个。仅一部智能手机内部，就封装了超过1000个MLCC，小到0.25×0.125mm的微型器件，共同支撑着设备的轻薄化与高性能。

MLCC的构造：用微观结构实现大容量

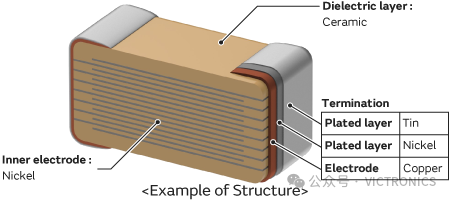

MLCC的核心构造可以简化为“金属板夹住绝缘体（电介质）”的三明治结构：在两层金属电极之间填充电介质材料，施加电压后即可储存电荷，其存储能力由静电容量这一指标衡量。静电容量的大小直接取决于三个关键因素：电介质材料的介电常数、电极的有效面积、电介质层的厚度。

为了在极小的体积内实现更高的容量，MLCC采用了“多层堆叠”的设计思路：将数十层甚至上百层的电介质薄膜与内部电极交替叠压，再通过端电极引出，形成一个紧凑的整体。这种结构既扩大了电极的有效面积，又能通过减薄电介质层来提升容量，完美契合了电子设备小型化的需求。

极致微小：像沙粒一样的精密制造

MLCC的封装尺寸分为实验室研发级和量产级两个梯队：

1. 全球最小研发级封装（村田 006003）

- 英制命名：006003（0.006×0.003 inch）

- 公制尺寸：0.16 mm × 0.08 mm × 0.08 mm

- 2024年9月由村田发布，是目前公开的全球最小MLCC，体积比前代最小量产型号008004缩小约75%，主要面向可穿戴设备、SIP封装等极致空间需求场景，目前处于样品阶段。

2. 主流量产最小封装（008004）

- 英制命名：008004（0.008×0.004 inch）

- 公制尺寸：0.25 mm × 0.125 mm × 0.125 mm

3. 材料技术：从电介质陶瓷粉末的超精细化、均匀化处理，到有机粘合剂的调配，最终制成厚度不足1μm的超薄电介质基片，这是实现小型化的基础。

4. 印刷技术：通过高精度印刷工艺，在超薄基片上均匀沉积内部电极，确保电极厚度与位置的精准控制，避免层间短路。

5. 积层技术：将印刷好的基片层层堆叠、压合，再经过切割、共烧、端电极电镀等工序，最终形成完整的MLCC器件。

在全球电容器行业中，能从材料源头自主研发并掌握这三项核心技术的企业屈指可数，而这正是高端MLCC产品的技术壁垒所在。

MLCC的未来：支撑技术创新的“隐形力量”

从5G手机到智能汽车，从AI服务器到可穿戴设备，每一次电子技术的迭代升级，都对MLCC提出了更高的要求：更小的尺寸、更大的容量、更稳定的耐高温与耐电压性能。作为“电子工业的大米”，MLCC的供给与技术进步，直接影响着整个电子产业的发展节奏。

它虽然微小到容易被忽视，却默默支撑着我们日新月异的数字生活。当我们滑动手机屏幕、启动汽车智能系统，或是享受智能家居带来的便利时，背后都有无数个MLCC在稳定工作，为技术创新提供最基础的保障。
