揭秘超声波传感器，哪些因素影响检测范围与精度？

来源：Pepperl+Fuchs(倍加福)

发布时间：2026-04-07

超声波技术，以其可靠性高和适应范围广而闻名，它能够适用于不同的应用场合。因其可靠的测量方法，超声波传感器可以承担各类复杂的检测和监控任务。

如何为您的应用选择一款合适的超声波传感器呢？有哪些因素影响超声波传感器的检测范围和精度呢？本期内容，我们以快问快答的形式，解答这些超声波技术的常见问题。

问题

Questions

解答

Answers

Q1：哪些因素影响超声波传感器检测范围？

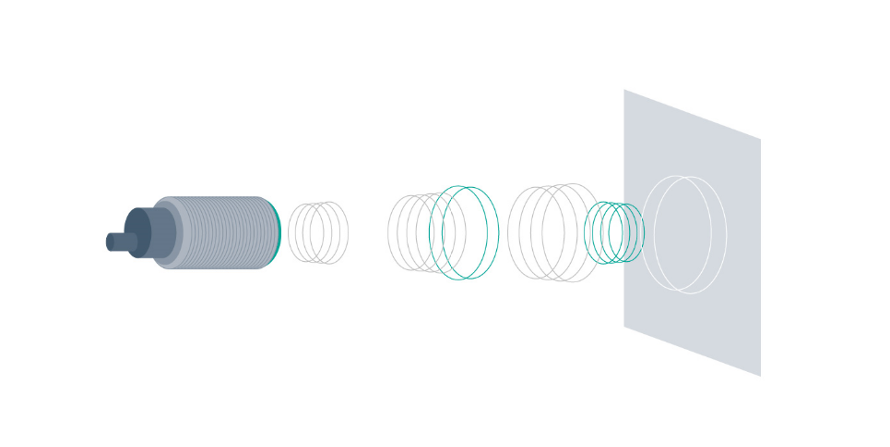

通常，物体表面水平而光滑，且位于传感器方向上的合适角度，就可以反射回较大的回波。假如传感器与目标物表面的角度不是90°，返回来的声波就会偏离换能器，那么传感器就检测不到回波。当检测粗糙或不平整的表面时，会有较大的角度差。

要想有可靠的检测结果，返回来的超声波振幅就必须足够大。在灰尘多，湿度大的环境会削弱声波能量，从而缩短超声波传感器的最大检测范围。少量灰尘和污垢沉积在换能器表面不会影响检测，我们也可以采取适当的防护措施，如使用防护罩等，来防止雨、雪或冰堆积在传感器表面。

Q2：哪些因素影响超声波传感器的声锥？

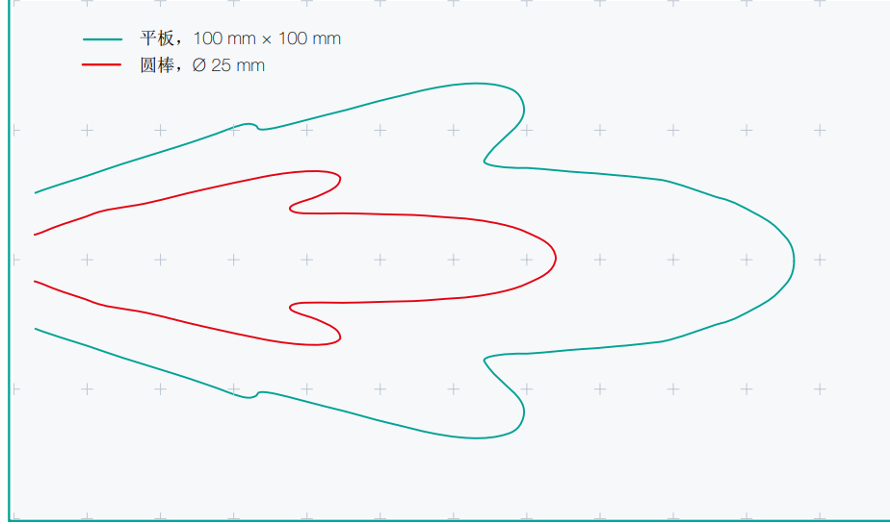

对声波的识别也被称为响应曲线，这个曲线表明了特定的目标物在什么位置可以被稳定地检测到。

响应曲线主要由目标物的反射特性决定。目标物的表面积，形状以及密度决定它在哪里可以被检测到。表面积大且角度合适的目标物，会比那些体积小、圆形以及反射性差的目标物更容易被检测到。

声锥曲线是针对多种目标物的，如上图所示的是：100x100mm的标准板或25mm直径的圆棒，此类相应曲线图示都能在倍加福的技术参数中找到。

Q3：如何调整超声波传感器的声锥？

UC系列的超声波传感器能用软件来调整声锥，通过编程软件、按钮或者Teach-in功能把感应范围设置成适合于该目标物的声锥。倍加福的超声波传感器可以用ULTRA3000 、SONPROG、PACTware (IO-Link)、 ULTRA-PROG-IR等方式来进行设置，控制声锥宽度，这就意味着声锥可以调整其长度（轴向声锥）和宽度（横向声锥）。

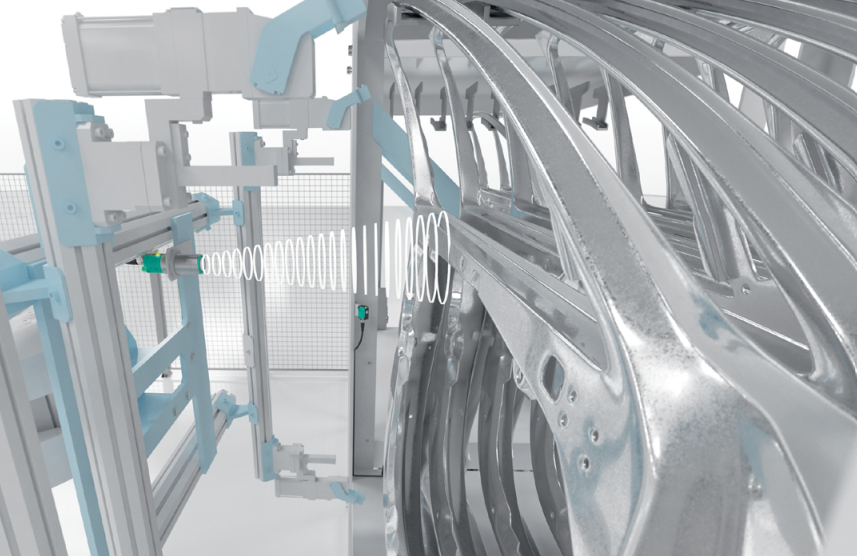

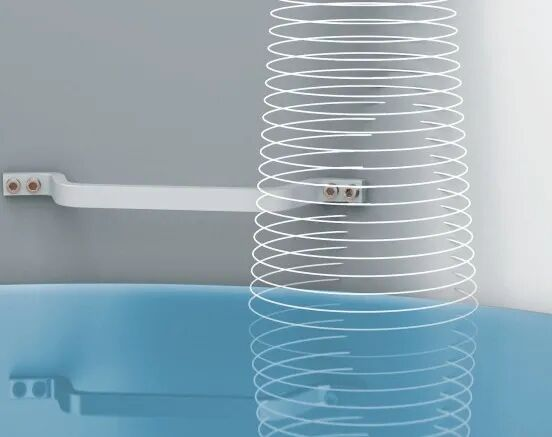

通过设置轴向和横向声锥，以屏蔽在检测范围内的干扰物和反射性物体，例如，减少声锥宽度来屏蔽干扰物或机器上的附件或罐壁的干扰。
