完美掌握芯片电阻器“阻值”的读法！
来源：Panasonic（松下）
发布时间：2026-03-04

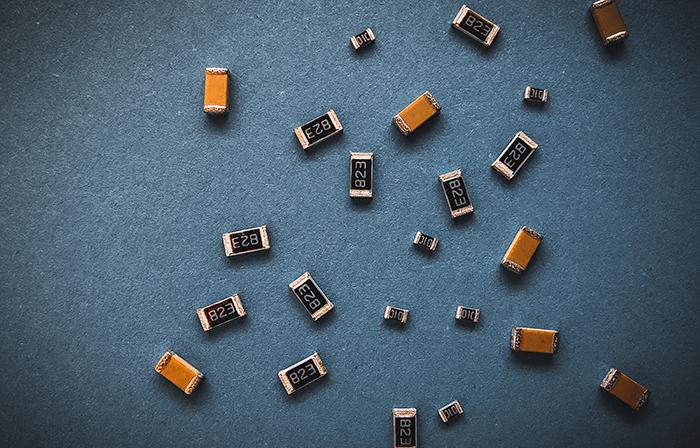

芯片电阻器是电子电路中用于控制电流的基础电子零部件。它被设计为表面贴装型（SMD），可直接焊接在印刷电路板（PCB）上，从而实现紧凑的电路设计。它被广泛应用于智能手机、家电、工业设备等空间有限的电子设备中。
芯片电阻器的主要作用包括限流、分压、信号整形等，与电路的稳定性与安全性密切相关。要正确理解其性能，准确读取“阻值”至关重要。若使用错误的阻值，则会导致电路误动作或故障。
本文将用通俗易懂且适合初学者的方式，为大家解说如何从印标在芯片电阻器上的数字和符号中正确读取阻值的方法。
PART 01
印标基础：数字与符号的含义
芯片电阻器的表面通常印有3位或4位数字，这些数字表示其阻值。与引线电阻器的色码不同，芯片电阻器采用数字标记，以实现小型化。
例如，3位数字“103”表示“10×10³”，阻值为10,000Ω（10kΩ）。其规则是：前两位表示有效数字，最后一位表示乘数（10的几次方）。
4位数字如“1004”，它表示“100 × 10⁴”，阻值为1,000,000Ω（1MΩ）。其规则是：前3位表示有效数字，最后1位表示乘数。
阻值的单位是Ω（欧姆），kΩ（千欧）和MΩ（兆欧）也经常使用。
PART 02
特殊印标：零欧姆与小数点表示法
部分芯片电阻器使用与常规不同的特殊印标。
印标：“000”“0”等
含义：阻值 ≒ 0Ω（用作跳线）
“R”被用作小数点的替代符号。
这些标记在低阻值或精密用途中尤为常见。为防止误读，需要通过各厂家的数据表等进行确认。
PART 03
常用印标模式与读法
芯片电阻器上有一些实际常见的印标及其对应的阻值。例如，“472”表示“47×10²”，阻值为4.7kΩ。“6800”表示“680 ×10⁰”，阻值为680Ω。这些模式是基于E系列（后述）的标准阻值，在电路设计中频繁使用。若记住读法规则，如印标“000”表示零欧姆电阻器，“104”表示100kΩ，“222”表示2.2kΩ，则会使贴装零部件的确认和故障排查更加顺畅。
| 印标 | 阻值 | 读法 |
| 472 | 4.7kΩ | 47×10² |
| 104 | 100kΩ | 10×10⁴ |
| 6800 | 680Ω | 680×10⁰ |
| 000 | 0Ω | 零欧姆电阻器 |
由于小型零部件视觉辨认性较差，误读阻值还可能导致设计失误。掌握准确的读法对于实现高可靠性的电路设计至关重要。
PART 04
E系列与阻值的关系
电阻器的阻值是基于将名为E系列的电阻器标准阻值系统化分类的标准（IEC 60063）而设计的。
E系列包括
“E6”、“E12”、“E24”、“E48”、“E96”、“E192”等，各自的精度和使用目的不同。例如，E6的精度为±20%，被分成不同的数量级，共有6种阻值。E12的精度为±10%，E24的精度提高至±5%，可选阻值也更丰富。
E96和E192用于精度在±1%以下的高精度电阻器，适用于测量仪器和高可靠性电路。
E系列在抑制电阻值偏差和实现设计标准化方面发挥着重要作用。
| 系列 | 精度 | 常见用途示例 |
| E6 | ±20% | 家电、民用电子设备 |
| E12 | ±10% | 通用电子电路 |
| E24 | ±5% | 工业设备、控制电路 |
| E48 | ±2% | 产业机器・制御回路 |
| E96 | ±1% | 高精度电路 |
| E192 | ±0.5%~±1% | 测量、医疗设备 |
理解E系列后，可以根据所需精度选择合适的阻值。结合印标的读法，掌握E系列的知识，是迈向高手境界的第一步。
总结
正确读取芯片电阻器的阻值，是电子电路设计最基础的要求。加深对印标规则和E系列的理解，不仅可以提高零部件选择的精度，还有助于防止故障。请参考本文，务必使用实际零部件进行读法练习。
