电阻器色码解说：读取方法、计算方式与记忆技巧！

来源：Panasonic（松下）

发布时间：2026-03-04

背景

松下机电株式会社在电阻器制造领域拥有90多年的历史。1933年，秉承松下幸之助“优质产品源于优质零部件”的理念，公司开始生产用于无线电接收机的碳膜电阻器。自此以来，累计出货超过2万亿个电阻器，支撑了全球电子设备的发展。

如今，表面贴装型（SMD）电阻器已成为主流，带色码的电阻器已停止生产。但是，电阻器的色码作为电子工程学的基础知识，在教育现场和技术人员之间仍然发挥着重要作用。

本文将详细讲解电阻器色码的读法、含义、与国际标准（IEC 60062）的关系以及在设计中的应用。

PART 01

什么是色码？

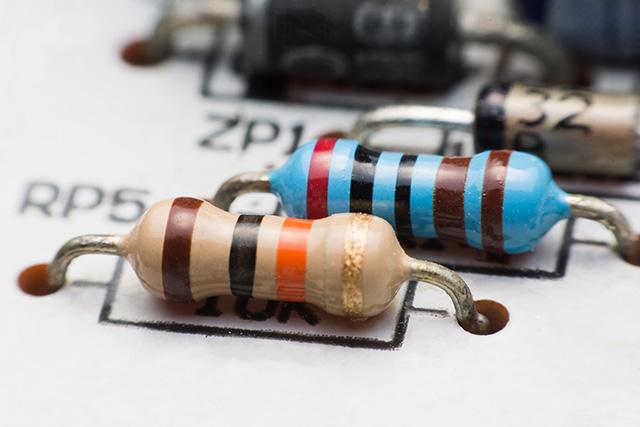

电阻器带颜色的原因

电子电路设计与维修中不可或缺的“电阻器”。其表面绘制的色带（色码）是表示电阻值与容差的重要信息。

电阻器的色码是直观表示电阻值的国际标准方式，符合IEC 60062标准。特别是小型电阻器上印刷数值的空间有限，因此采用以色带表示数值的方法。

这些色带从左到右依次表示“有效数字”“乘数”“误差”“温度系数”等信息。

电阻色码计算器

PART 02

色码的读法

电阻器的色码主要包括“4环型”、“5环型”、“6环型”三种类型。下面将根据颜色与数值的对应表讲解每种类型的读法。

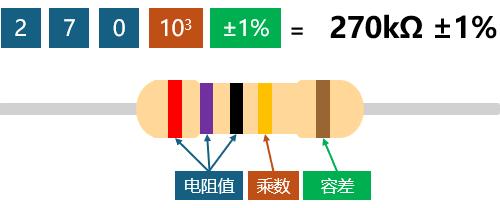

4环型

第１～2环：电阻值的数字

第3环：乘数（10的几次方）

第4环：容差（±百分之几）

5环型

前3环：电阻值的数字

第4环：乘数

第5环：容差

多用于高精度电阻器，适合工业用途。

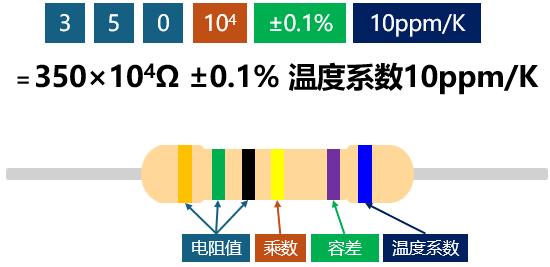

6环型

前3环：电阻值的数字

第4环：乘数

第5环：容差

第6环：温度系数（ppm/K）

除了5环信息外，还表示电阻值随温度的变化量。温度系数越小，抗温度变化能力越强，适用于精密测量仪器和传感器电路。

ppm是parts per million（百万分之一）的缩写。譬如，100ppm/K表示温度每变化100℃，电阻值会产生1%的波动。

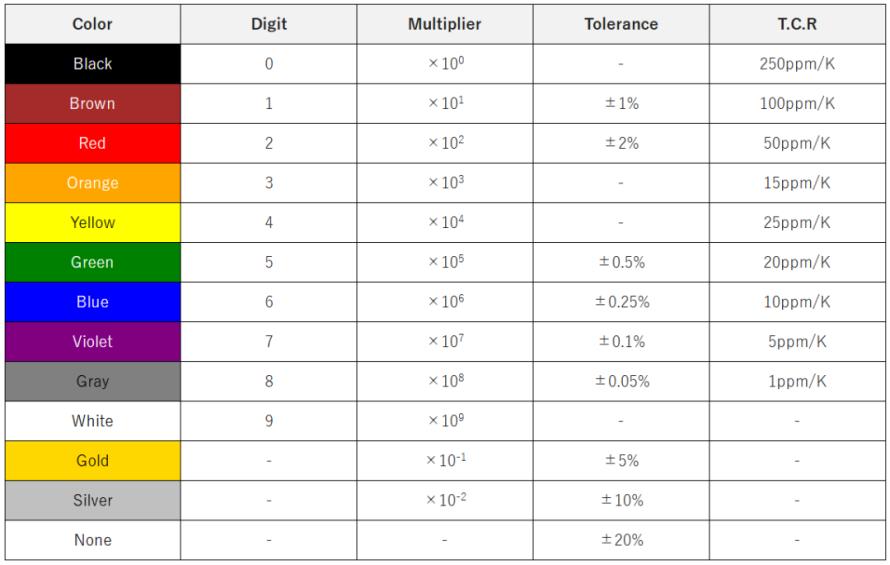

图表　电阻器的色码：颜色与数值对应表

电阻色码计算器

PART 03

电阻器方向的辨别方法

带金色或银色色带时

由于金色或银色色带表示容差，因此是最后一个色带，故将有金色或银色的一端置于右端，自左向右读取为正确方向。

没有金色或银色色带时（如高精度电阻器等）
一般来说，色带间距较宽的一端为右端。此外，以使最靠近端部的色带位于左端的方式予以配置。

理解色码，选择合适的电阻器

电阻器色码是电子电路设计的基础。正确读取色码可以确保电路的安全性和性能。

本公司的产品线提供高可靠、高性能的芯片电阻器。在因量产化或小型化等需求，考虑从引线电阻器替换为芯片电阻器时，敬请垂询洽商。
