解码MOV：从基础原理到应用选型
来源：Littelfuse(力特)
发布时间：2026-02-25
MOV = Metal Oxide Varistor，金属氧化物压敏电阻。记得以前还有个名称是VDR = Voltage Dependent Resistor，大概是电压关联电阻的意思，为了简洁规范，就专门弄了Varistor这个词，然后再加上一些材料的描述，就变成了现在大家所熟知的MOV。

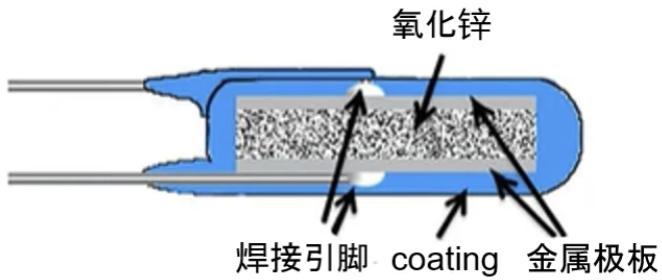

MOV的结构上很简单，上下两块金属极板平行放置，中间填充Zinc Oxide（氧化锌ZnO），金属极板焊接引脚，涂上包封材料（coating），齐活！
如果你把一颗MOV切开，看到的结构大概就如上图所示。

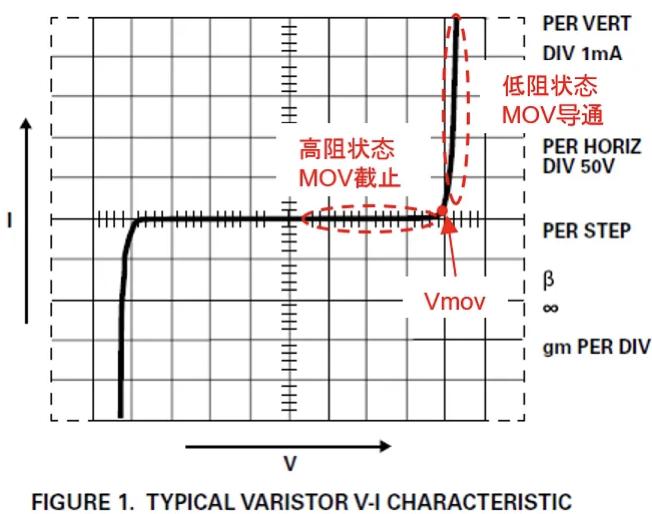

然后我们观察MOV的V-I特性，当电压小于Vmov时，呈高阻状态，MOV截止；当电压大于Vmov时，呈低阻状态，MOV导通。并且正向和负向的特性是完全对称的。
这种V-I特性很适合用来做成钳位型的保护器件，比如TVS。所以从原理上来说，MOV和TVS基本是一样的，只是MOV用的是氧化锌材料，TVS用的是硅基半导体材料。
从应用的角度上来看，MOV更多地被使用在工频的AC线路上，TVS更多地被使用在DC或者高频线路上。MOV最最最常见的使用场景就是AC220V/50Hz~60Hz输入时候的雷击浪涌防护（Surge），差模防护MOV放在L-N线之间，共模防护MOV分别放在L-PE、N-PE之间，并且一般会需要串联一颗GDT。

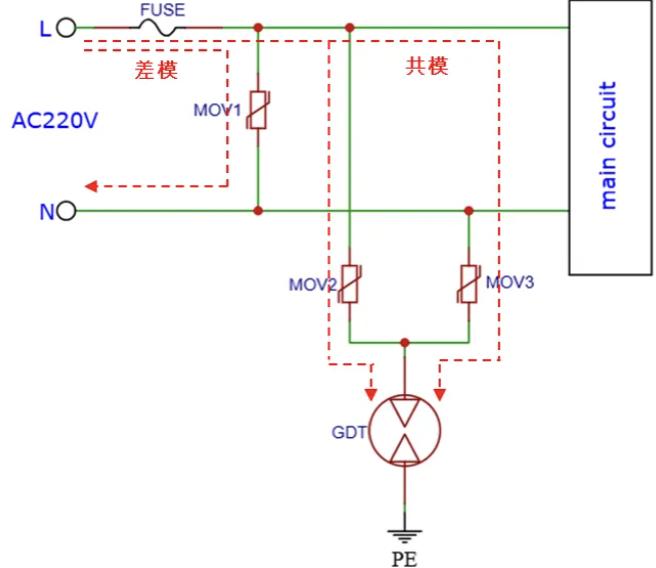

如下图，MOV1用于差模防护；MOV2、MOV3用于共模防护，一般会用到三颗MOV。

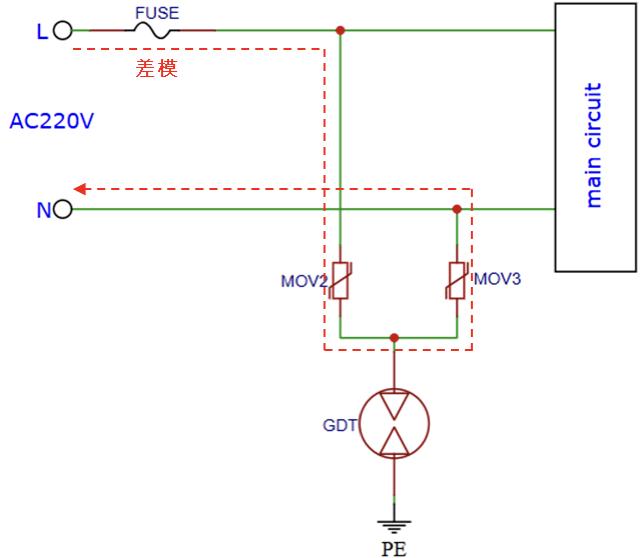

在不断控制成本的压力下，聪明的“卷王”们想出了一个办法，去掉MOV1，把差模防护的路径变成MOV2+MOV3，这样又可以省掉一颗MOV的成本。
综上所述，AC220V的雷击浪涌防护一般会用到2~3个MOV。当然如果没有PE的话，那就只需在L-N之间放1颗MOV就行了。
说到这里，很多人肯定会接着问，那如何来选择一颗合适的MOV呢？OK，那么我们就一起一步步地来看一下吧！
1. 确定合适的压敏电压VMOV@1mA
通常需要保证持续的工作电压≤80%的VMOV，确保MOV的漏电流足够小能长期地稳定工作。以AC220V为例，考虑±20%的公差，最大值为AC264V，峰值电压=264x√2=373V。所以VMOV@1mA>373V/0.8=466V。VMOV一般会有±10%的公差，所以考虑最坏的情况VMOV(min)>466V。

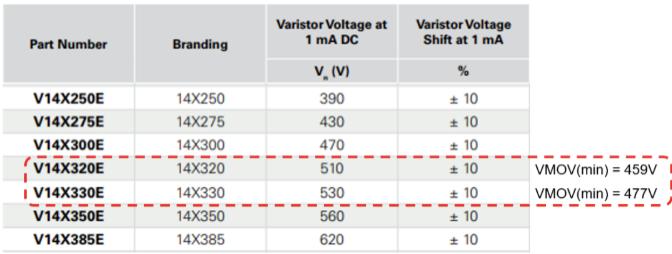

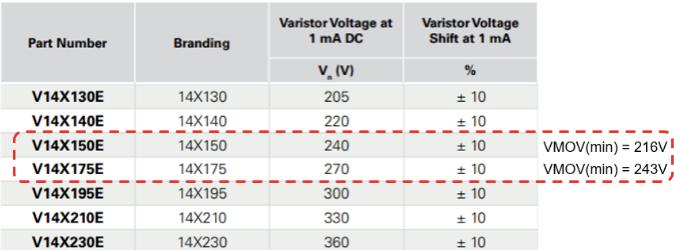

查询Littelfuse Xtreme系列MOV的规格书，V14X320E、V14X330E都是可以的选项。如果选择MOV2串联MOV3来代替MOV1的方法，可以选择V14X150E、V14X175E。
VMOV(min) = 2 x V14X150E = 216 x 2 = 432V；
2. 验证MOV的钳位电压VCL

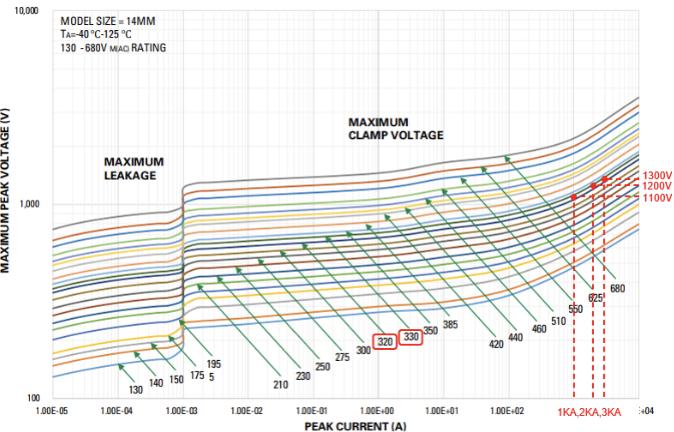

在规格书中可以找到下图，X轴代表雷击浪涌电流，Y轴代表钳位电压VCL。
Surge level=2KV/1KA，VCL=1100V；
Surge level=4KV/2KA，VCL=1200V；
Surge level=6KV/3KA，VCL=1300V。
可以看到MOV的钳位电压VCL还是比较高的，从图标上看都会大于1000V，所以如果需要更低的VCL可以考虑多级MOV的方案。当然，因为规格书中的VCL标的都是最大值，所以还是建议在电路中实际测试一下，看看效果。根据经验，一般1KA的条件下，VCL是可以控制在1000V以内的。
3. 重复雷击浪涌能力的确认

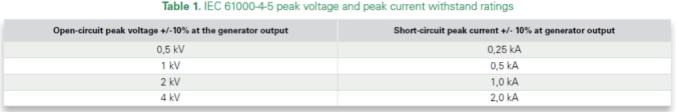

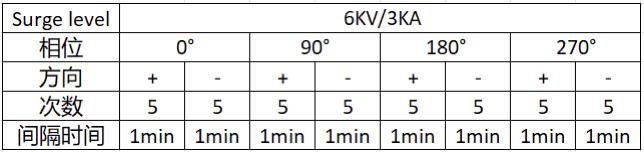

参考IEC 61000-4-5和IEEE C62.41.2-2002的雷击浪涌测试标准，如下：
其实除了电压、电流的要求，其对测试的相位、方向、次数，间隔时间等也做了一些相应的规定。
总Surge次数=5×8=40次。

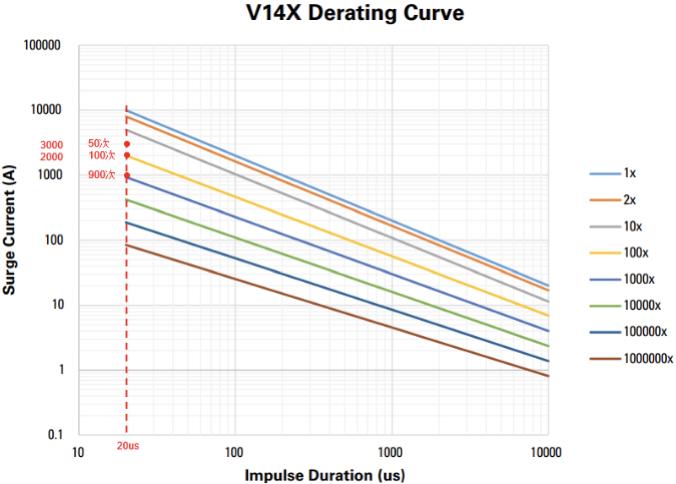

查一下MOV规格书中重复浪涌的derating curve：
X轴是Surge波形的脉冲宽度，这里用20μs；
Y轴是Surge的峰值电流，这里用1000A、2000A、3000A来举例。
不同颜色的线代表不同的重复浪涌次数，交点所在的位置就可以读到重复浪涌的次数。
Surge=1000A，重复浪涌次数=900次左右；
Surge=2000A，重复浪涌次数=100次左右；
Surge=3000A，重复浪涌次数=50次左右。

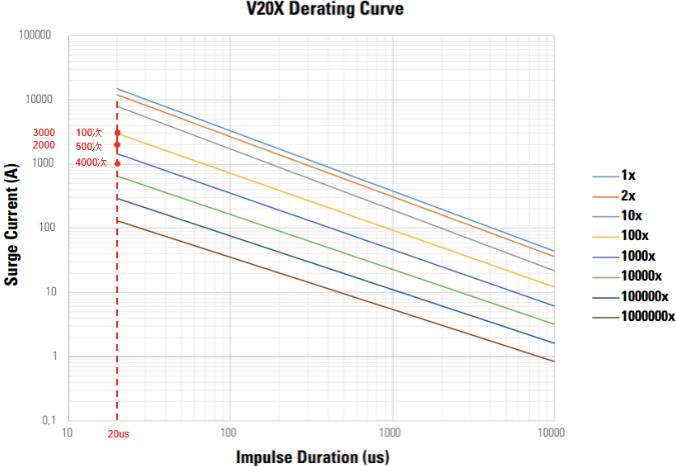

所以，Littelfuse的V14X320E、V14X330E在6KV/3KA的条件下，可以满足重复浪涌次数50次左右，大于测试要求的40次。如果有更多的重复浪涌次数要求，可以选择更大尺寸的MOV，比如V20X320E、V20X330E，如下图。
同样Surge level=3000A的条件下，重复浪涌次数=100次左右。
4. 确认coating材料
MOV的颜色可以用五彩缤纷来形容，但你真正需要关心的不是颜色而是它的coating材料。
目前常用的coating材料主要有以下三种：
Epoxy：环氧树脂；
Phenolic：酚醛树脂；
Silicone：硅酮树脂。

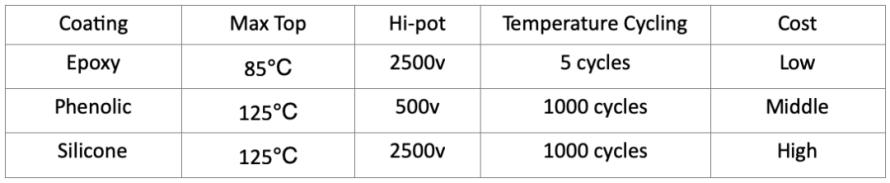

三者之间的区别如下表：
Epoxy最便宜，但最高使用温度和温度循环特性都比较差，一般应用于消费电子；
Phenolic最大缺陷在于绝缘耐压等级比较低，在应用时需要特别注意这一点；
Silicone最贵，但所有特性都是最好的，一般应用于汽车等高可靠性的场景。
OK，到这基本上把我所了解的一些关于MOV的知识都讲完了，供大家参考，如有错漏之处还请帮忙指正，共同进步。
对了，最后再多补充一点。

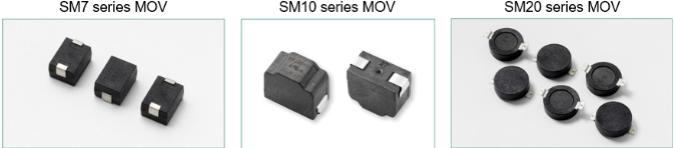

随着行业的发展和技术的进步，MOV也已经有贴片化的产品，比如Littelfuse的SMxx系列，SM7、SM10、SM20都可以满足回流焊的要求。Surge能力可以覆盖1200A~6500A，电压等级可以覆盖AC50V~AC510V。
