在半导体制造中，晶圆厚度均匀性是衡量制造工艺水平和产品性能的关键指标。尤其在化学机械抛光（CMP） 这一至关重要的工序中，实现晶圆表面的超高均匀性，无论是厚度、平坦度还是表面形貌，都直接关系到后续光刻、薄膜沉积等工序的良率和最终器件的电学性能。因此，使用专门测量厚度均匀性的检测设备可帮助晶圆厂商在生产晶圆时事半功倍。今天，小创将为您详解晶圆抛光中的均匀性挑战与优化。

晶圆厚度与平坦度优化

晶圆平坦度问题的根源在于抛光系统中的各种物理因素。例如，抛光垫的磨损不均、抛光压力在晶圆表面的分布不均、以及抛光液流速在不同区域的差异，都会导致晶圆中心与边缘的抛光速率不一致，从而产生所谓的“边缘效应”或“中心凹陷/凸起”。这些宏观上的厚度差异会直接影响后续的光刻对焦，导致部分区域的电路图形模糊不清，最终造成器件失效。

针对宏观均匀性，传统的优化策略主要依赖于对设备和工艺参数的精细调控。这包括：

抛光垫调理

定期或连续对抛光垫进行调理，保持其表面形貌和微观结构的一致性，以确保抛光压力的均匀传递。

压力控制

采用多区或环形压力控制系统，根据晶圆不同区域的抛光速率需求，动态调整施加的压力，以抵消边缘效应。

抛光液供给

优化抛光液的喷洒方式和流速，确保整个晶圆表面都有充足且均匀的抛光液供应。

终点检测

使用光学干涉仪或电流探针等技术，实时监测晶圆的抛光情况，并在达到目标厚度时精确终止抛光，防止过度抛光。

表面图案密度效应与凹凸不平优化

在集成电路中，金属互连线或介质层并非均匀分布，而是由密集图形区和稀疏图形区组成。CMP工艺的本质是“磨平”，但抛光速率受局部图形密度的影响。在图形密集区域，抛光垫与晶圆的接触面积更大，抛光速率通常更高，容易导致凹陷；而在稀疏区域，抛光速率相对较低，容易导致非图形区域的介质层被过度抛光，形成侵蚀。这两种缺陷都会造成局部平坦度下降，直接影响后续金属层或介质层的平整度，进而影响器件的互连性能和电学参数。

解决图案密度效应与凹凸不平问题需要更精细、更智能的解决方案。

抛光垫设计

采用具有特定微观结构的抛光垫，以改善抛光液的流动和浆料颗粒的分布，从而减小图形密度对抛光速率的影响。

浆料配方

研发新型抛光液，通过调整浆料颗粒的尺寸、形状和化学添加剂，实现对不同材料、不同图形密度的选择性抛光。

先进的抛光头

采用具有动态压力控制能力的抛光头，可以根据晶圆上不同区域的图形密度信息，实时调整局部压力。

表面粗糙度与缺陷控制

表面粗糙度与缺陷控制主要关注晶圆表面在纳米甚至亚纳米尺度上的粗糙度和缺陷。这是衡量晶圆抛光最高水平的指标。

即使在宏观和中观层面实现了良好的均匀性，晶圆表面仍然可能存在微小的缺陷，如纳米级划痕、表面残留颗粒或金属污染。这些微观缺陷的产生源于抛光过程中的微观物理化学机制。例如，浆料颗粒的团聚、抛光垫表面的微小异物、以及抛光后的清洗不彻底，都可能导致这些缺陷。这些微观缺陷在后续的薄膜生长和光刻工艺中会被放大，成为良率杀手。

优化策略与研究性应用

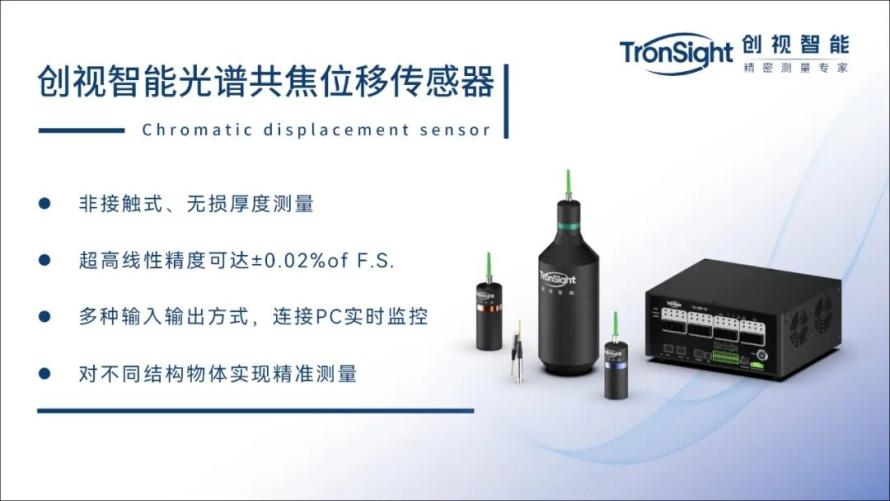

传统的检测方法如原子力显微镜（AFM）虽然精度高，但速度慢，无法用于在线实时监测。为了解决这一难题，便可使用光谱共焦位移传感器。光谱共焦位移传感器的工作原理基于色差原理，它将多色光通过一个物镜，使不同波长的光聚焦在不同的高度平面上。当光束照射到晶圆表面时，只有恰好聚焦在表面的特定波长的光被反射回来。通过分析反射光的波长，可以以亚微米级的精度测量晶圆表面的高度信息。这种非接触式测量方式对晶圆表面无任何损伤，且测量速度快，非常适合在抛光过程中进行在线实时监测。
