振动传感器如何精准“抓取”振动及现场安装全攻略

摘要： 在工业振动监测领域，压电式振动传感器凭借其频率响应范围宽、动态特性优良、坚固耐用、抗干扰性能强的特性，成为了无可争议的“主力军”。

核心原理——压电式传感器如何“感知”振动？

想象一下，当你挤压一块方糖形状的特殊晶体时，它会产生微弱的电流。这就是压电效应——压电式振动传感器工作的物理基础。

其核心工作流程，可以概括为以下四步：

振动传递： 当设备外壳振动时，振动通过传感器的安装底座传递到其内部。

质量块挤压： 传感器内部有一个被称为“质量块”的惯性元件。根据牛顿定律，振动会使质量块对下方的压电晶体（如石英或陶瓷）产生一个交替变化的压力。

电荷产生： 压电晶体在被质量块反复挤压和释放的过程中，会产生一个与所受压力（即加速度）成正比的、微弱的高频电荷信号。振动越剧烈，产生的电荷信号越强。

信号转换与输出： 这个微弱的电荷信号首先会经过传感器内部的一个微型放大器进行放大和调理，然后转换成标准的电压或电流信号（如4-20mA），最终输出给数据采集器或分析系统。

简单来说，它的工作就是一个“机械能 → 电能”的精准转换过程：

设备振动 → 质量块运动 → 挤压压电晶体 → 产生电荷信号 → 输出标准信号

正是这种直接的能量转换机制，使得压电式传感器特别擅长捕捉高频、瞬态的冲击信号——而这正是滚动轴承损坏、齿轮断齿等早期故障的典型特征。

捕捉信号——传感器的角色与选择

传感器是整个链条的起点，是设备的“耳朵”和“触觉神经”。它的任务是将物理世界的机械振动，转换为可供分析的电子信号， 振动传感器的类型有哪些（选择你的“侦察兵”）。

压电式加速度传感器

工作原理： 基于压电效应。内部有一块压电晶体，当受到振动挤压时，会产生与所受力（即加速度）成正比的电荷信号。

特点： 频率范围宽、动态范围大、体积小、耐用。非常适合监测中高频振动（如轴承、齿轮故障）。

我们的解决方案： 我们提供的多种型号压电式加速度传感器，能够精准捕捉从微弱的早期故障冲击到剧烈的结构共振，为状态监测提供可靠数据基础。

压电式速度传感器

利用压电效应测出加速度，再通过内置的积分电路进行智能换算。设备振动 → 压电晶体产生加速度信号 → 内置积分电路进行数学转换 → 输出标准速度信号。

压电式振动速度传感器”融合了压电技术的坚固性和速度测量的便利性，其主要优势包括：

直接输出速度： 无需外部积分，可直接与需要速度输入的监控系统连接。

坚固耐用： 无活动线圈和磁路，耐冲击，更适合恶劣工业环境。

易于使用： 通常采用恒流源供电，抗干扰能力强，信号传输距离远。

压电式振动温度复合传感器

1. 振动传感部分：基于压电效应

加速度信号路径： 振动通过底座传递，惯性质量块挤压压电晶片，产生与加速度成正比的电荷信号，经内置IEPE电路放大后直接输出。

速度信号路径： 在上述基础上，内置的积分电路将加速度信号进行数学转换，输出与振动速度成正比的电压信号。

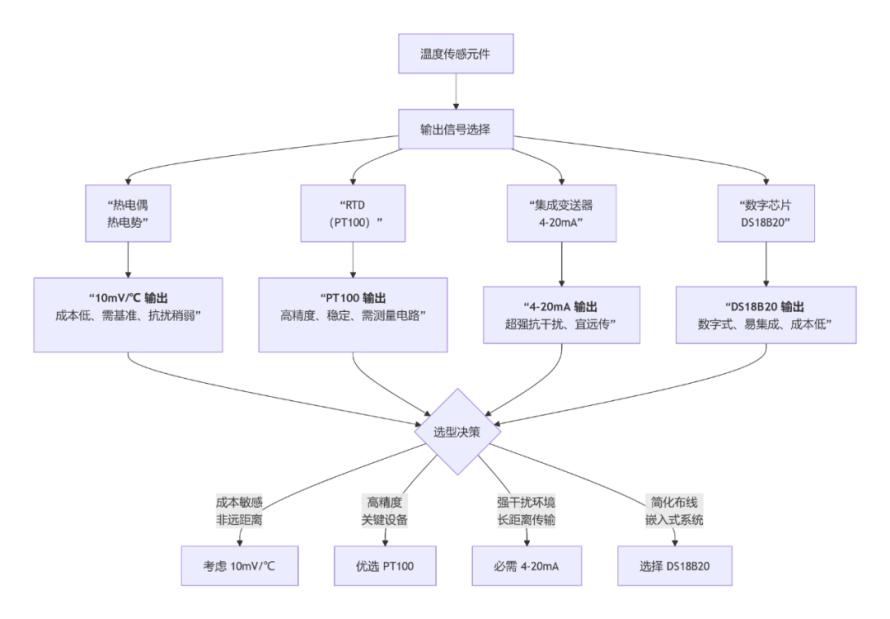

2. 温度传感部分：多元化的技术路线

这种高度集成的设计，为用户带来了显著优势：

空间与成本节约： 一个传感器、一个安装点、一套布线，替代传统方案中的两个独立传感器，大幅降低了硬件与安装成本。

数据同步与深度关联： 来自同一物理位置的振动和温度数据在时间上完全同步，为深度分析（如轴承温升与振动频谱变化的关联）提供了完美数据基础。

简化系统集成： 为上层系统提供信息密度更高的输入，简化了从数据采集到分析的整个链条。

位移传感器（电涡流传感器）

工作原理： 非接触式测量。通过探头与被测金属表面的距离变化，引起电磁场变化，从而输出与位移成正比的信号。

特点： 主要用于测量轴的相对振动、偏心、油膜厚度等，在大型旋转机械（如汽轮机、压缩机）上不可或缺。

如何选择？ 简单来说：看故障频率。轴承、齿轮故障产生高频冲击，选加速度传感器；评价普通转机的整体振动水平，可用速度传感器；大型慢转设备的振动位移监测，用位移传感器。

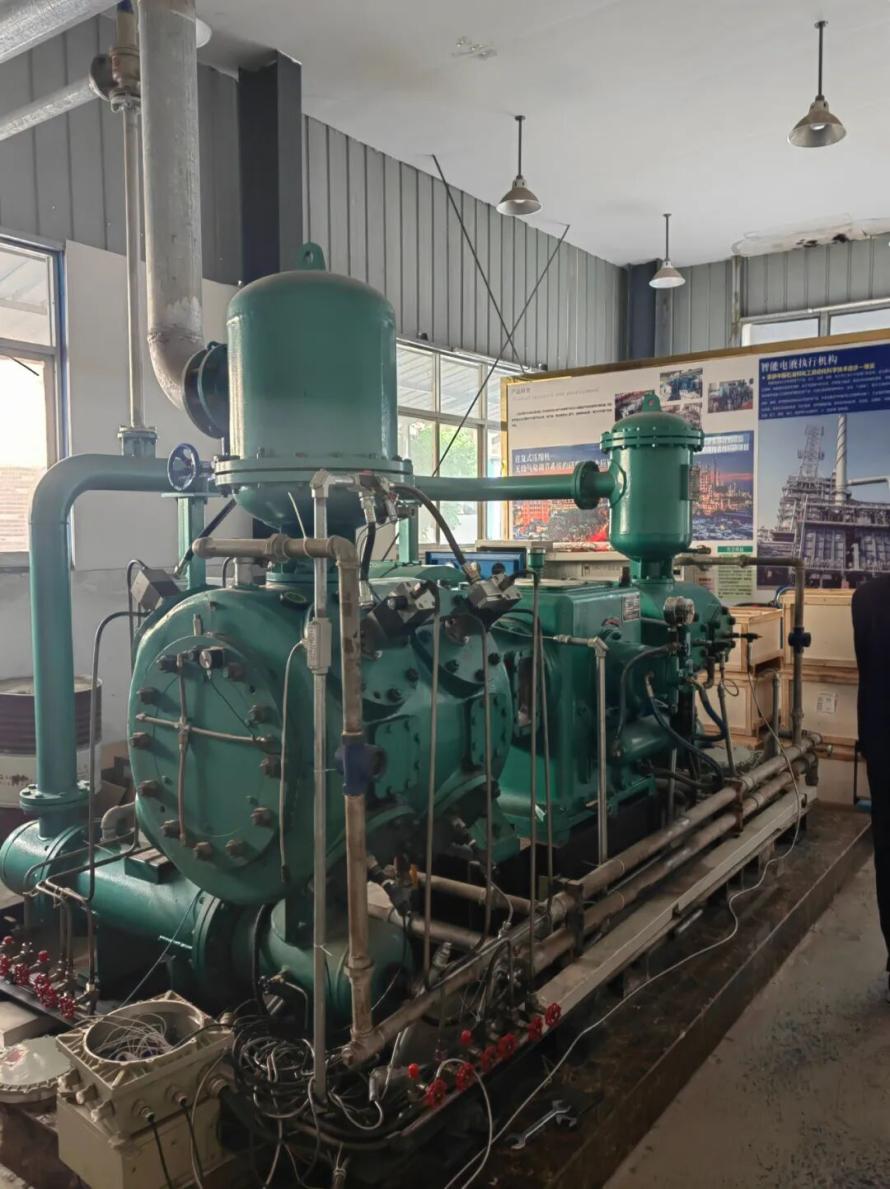

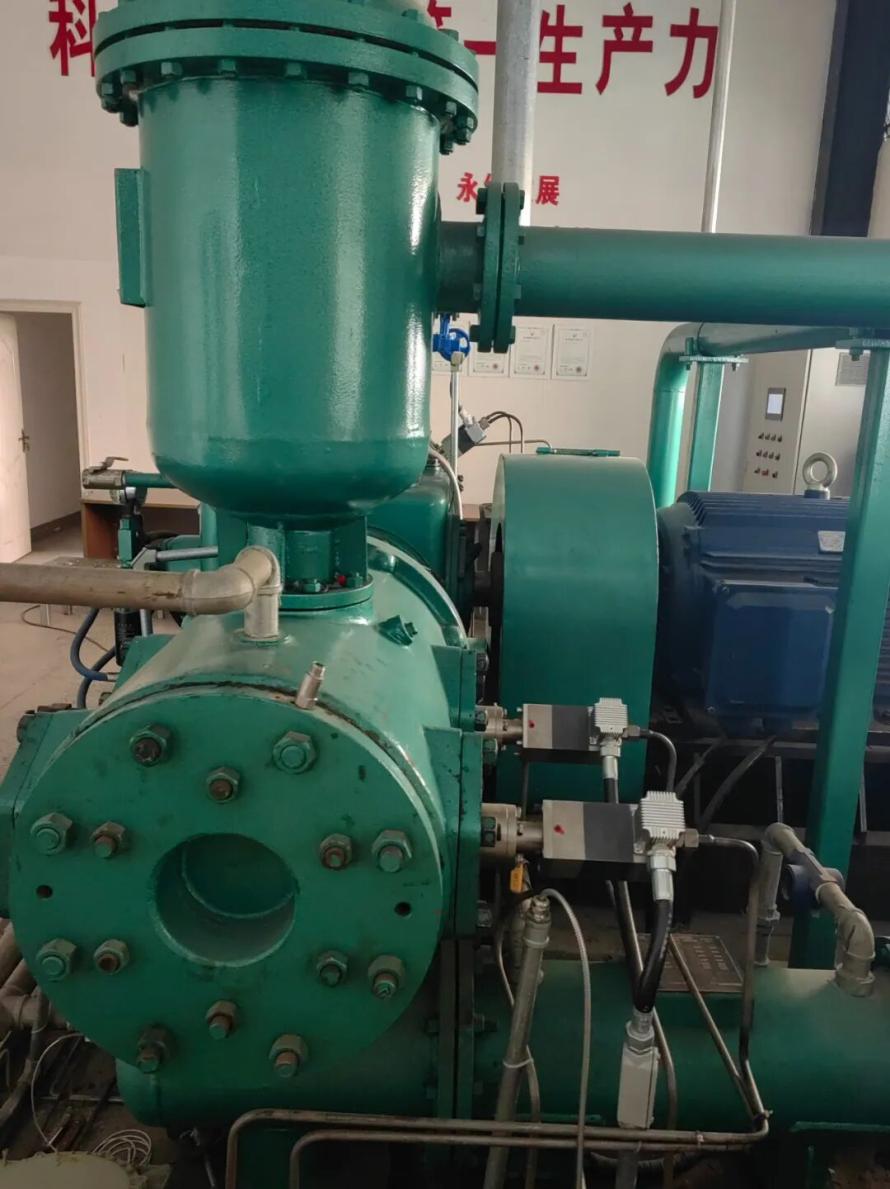

常见设备的传感器测点布置

以下以典型的旋转机械为例，说明测点布置方法。

1. 离心风机 & 引风机

风机是工厂的“肺”，其叶轮动平衡和轴承状态至关重要。

测点数量： 至少4个（主轴承2个，电机2个）。

布置方法：

风机侧： 在两个主轴承座上，每个轴承布置2个测点。

测点1 (H)： 轴承座水平方向。主要用于监测转子的不平衡问题。

测点2 (V)： 轴承座垂直方向。对松动问题比较敏感。

测点3 (A)： 轴承座轴向方向。主要用于监测轴承的推力轴承问题以及不对中。

电机侧： 在驱动端和非驱动端轴承座上，同样布置H、V、A三个方向的测点（对于普通监测，可简化为H、V两个方向）。

安装要点： 传感器应安装在轴承座壳体刚性最好的部位，避免安装在薄弱的护罩或风壳上。

2. 离心泵

泵是工厂的“心脏”，其轴向力和对中要求高。

测点数量： 至少4个（泵体2个，电机2个）。

布置方法：

泵侧： 在泵的两个轴承座上。

径向 (H & V): 监测轴承磨损、叶轮不平衡或气蚀。

轴向 (A): 这是泵监测的重中之重！ 用于监测轴向窜动、推力轴承磨损以及叶轮/口环的摩擦。

电机侧： 与风机电机侧布置相同，主要用于诊断电机本身故障（如转子条断裂、气隙不均）及联轴器不对中。

安装要点： 泵经常存在潮湿环境，建议使用绝缘螺栓安装传感器，以防电腐蚀。

3. 电机（异步电动机）

电机是驱动之源，其电气和机械故障都会在振动中体现。

测点数量： 2个（驱动端和非驱动端）。

布置方法：

驱动端 (DE) & 非驱动端 (NDE)： 在每个端盖的轴承室位置，分别布置：

测点1 (H)： 水平径向。对电磁振动、不对中敏感。

测点2 (V)： 垂直径向。对机械松动、轴承故障敏感。

测点3 (A)： 轴向。强烈建议增加！ 对诊断不对中、轴承故障和转子动态问题极为有效。

安装要点： 电机壳体通常有散热筋，需确保安装表面平整，必要时打磨出一个小平整面。

4. 齿轮箱

齿轮箱是动力传递的“枢纽”，其核心是监测齿轮的啮合状态。

测点数量： 每个轴系的轴承座上均应布置。

布置方法：高速轴、中间轴、低速轴轴承座： 在每个轴承座的径向（H & V） 方向安装传感器。齿轮的啮合冲击在径向最为明显。

方向选择： 对于斜齿轮或人字齿轮，轴向 (A) 振动也包含重要信息，应予以测量。

安装要点： 齿轮故障频率很高，必须采用螺栓安装方式，以确保能捕捉到所有高频成分。磁座安装会严重衰减高频信号，导致早期故障漏报。

安装方式的选择

以下是几种常见的安装方式，其性能直接影响传感器的高频响应能力。

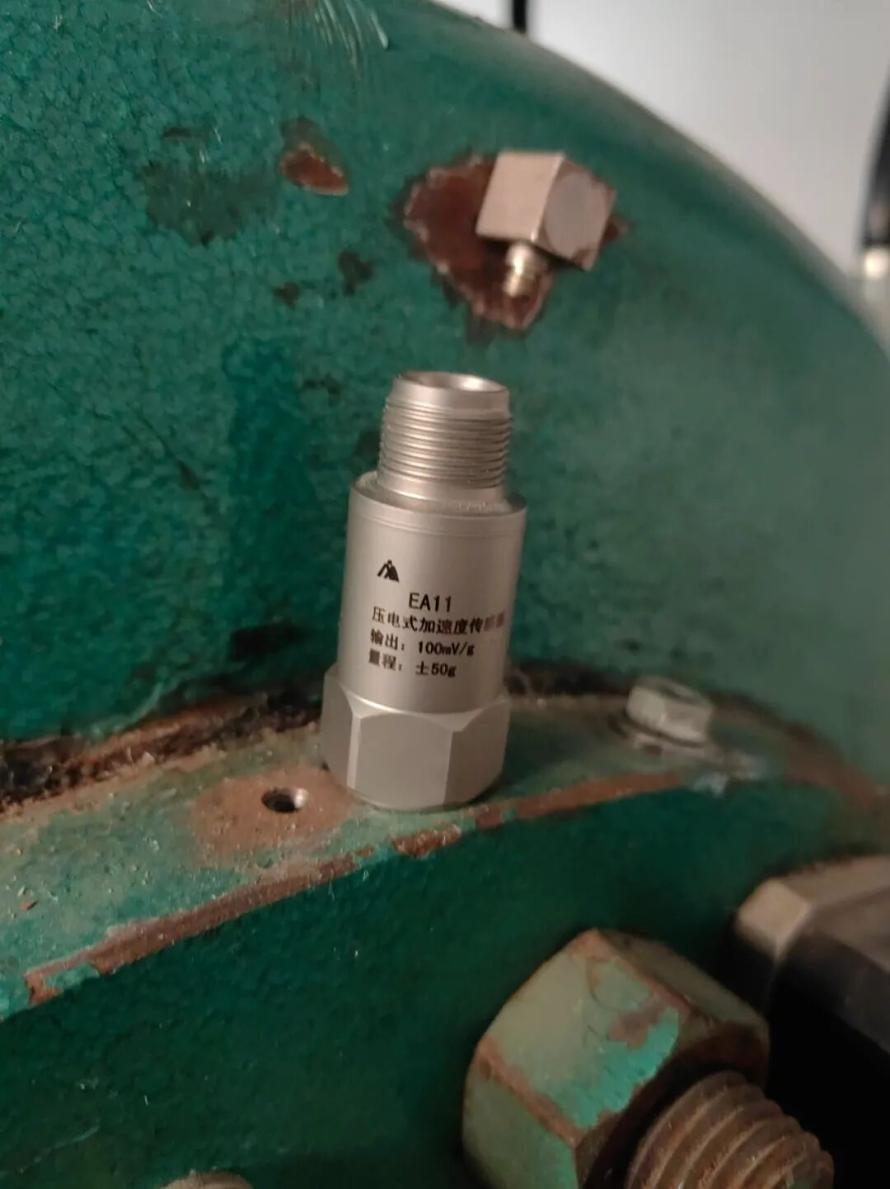

1、螺栓安装

做法： 在轴承座等监测点上加工螺纹孔，用钢制螺栓直接将传感器紧固。

优点： 能实现最高的安装共振频率，确保传感器能真实还原所有高频振动（>10kHz），是永久性、关键设备监测的首选。

提示： 安装时可在螺栓上涂抹少量润滑脂或防松胶，以确保拧紧力矩一致并防止松动。

2、磁座安装

做法： 将传感器吸附在带有强磁力的底座上，然后吸附在设备表面。

优点： 安装灵活、快捷，非常适合临时诊断和巡检。

缺点： 高频响应能力严重下降（通常截止到2kHz以下），且磁力在高温下会衰减，有脱落风险。不适用于永久监测或高频故障诊断。

3、胶粘安装

做法： 使用环氧树脂、快干胶或双面胶带粘贴。

优点： 无需打孔，适用于无法焊接或钻孔的表面。

缺点： 性能受胶层厚度和均匀度影响大，长期稳定性差，可能溶于化学品或在高温下失效。

结语

工欲善其事，必先利其器。理解振动信号的采集过程，不仅能帮助您更好地选择和使用振动监测产品，更是构建可靠设备健康管理体系的基础。振动监测的成功，依赖于对物理原理的理解、规范安装的执行以及战略布点的规划。这是一个环环相扣的技术链条。
