加速度传感器的技术指标解读

在振动测量领域，压电式加速度传感器因其频率范围宽、动态范围大、体积小、坚固耐用等特点，成为工业诊断、模态测试和环境监测的首选。然而，面对数据手册上繁杂的技术参数，如何做出正确选择？今天，我们将深入解读一些核心指标，为大家的选型助力。

测量范围

• 它是什么？
  测量范围指的是传感器能够准确测量的最大加速度值。单位通常是 g（重力加速度）或 m/s²。

• 例如，一个传感器的测量范围是 ±50g，表示它可以测量从 -50g 到 +50g 的加速度。

• 它代表了什么？
  它代表了传感器的 “工作量程上限”。就像一把秤，它有最大称重量程一样。

• 为什么它重要？

• 过载保护：如果被测加速度超过这个范围，传感器的输出信号会达到饱和（失真），称为“削波”。偶尔的轻微超载可能只是导致数据失真，但严重或持续的超载可能会永久损坏传感器。

• 选择依据：您需要预估被测物体可能出现的最大加速度（尤其是冲击），并选择一个测量范围比该最大值还要大一些的传感器，通常建议留出30%-50%的安全余量。

• 与灵敏度的关系（关键权衡）：
  测量范围和灵敏度通常是相互制约的。 一个测量范围很广（例如 ±500g）的传感器，其灵敏度通常会比较低（例如 10 mV/g）。而一个高灵敏度（例如 1000 mV/g）的传感器，其测量范围必然会比较小（例如 ±5g）。

灵敏度

• 它是什么？
  灵敏度指的是传感器将加速度转换成电信号的“效率”。它定义为输出信号量与输入加速度量的比值。

• 对于电压输出型（如IEPE）：单位是 mV/g 或 mV/(m/s²)。例如，100 mV/g 表示传感器受到1g的加速度时，会输出100毫伏的电压信号。

• 对于电荷输出型：单位是 pC/g 或 pC/(m/s²)。

• 它代表了什么？
  它代表了传感器的 “放大倍数”或“感知能力”。灵敏度越高，对微小的振动越“敏感”。

• 为什么它重要？

• 测量微小振动：要测量非常微弱的振动，需要高灵敏度的传感器，这样才能产生足够大的电信号，以便与背景噪声区分开。

• 系统设置：在数据采集系统中，您必须正确设置这个灵敏度值，系统才能将测得的电压值准确地换算回加速度值。

• 如何选择？

• 测量微小振动（如结构模态、远距离传递的振动）→ 选择高灵敏度传感器。

• 测量大振动或高冲击（如碰撞、爆破）→ 选择低灵敏度传感器（同时意味着更大的测量范围）。




频率响应/频率范围

• 它是什么？
  频率响应描述了传感器的灵敏度随振动频率变化的情况。频率范围则是指传感器能够精确工作的频率区间，通常指其频响曲线保持“平坦”的部分。

• 它代表了什么？
  它代表了传感器的 “工作带宽” 或它能“听”到的振动频率范围。

• 为什么它重要？

• 低于下限：信号会急剧衰减，测不到。

• 高于上限：信号会被共振峰严重放大，读数远远大于真实值。

• 保证测量真实性：必须确保您关心的振动频率成分都在传感器的频率范围内。如果被测频率超出范围，测量结果会严重失真。

• 高频上限由共振频率决定：每个传感器都有一个固有的共振频率。为了获得精确的测量，实际可用频率范围通常最高只能到其共振频率的1/3到1/5。

• 如何选择？

• 分析高速旋转设备（如齿轮、涡轮机）→ 需要宽的高频范围（如10 kHz以上）。

• 测量低速、大型结构（如建筑、桥梁）→ 需要低的低频下限（如0.1 Hz或更低）。

安装谐振频率

安装谐振频率是决定传感器可用频率范围的根本因素。它设定了传感器高频测量能力的理论极限。

1. 决定了频率响应范围的上限

• 在谐振频率点，传感器的灵敏度会急剧升高，输出信号会被剧烈放大，导致测量结果严重失真，完全不能反映真实的振动情况。

• 为了获得精确的、线性的测量数据，传感器必须工作在一个频响曲线平坦的区域内。

2. 确立可用频率范围的“黄金法则”

• 行业内的通用法则是：传感器的实际可用频率上限不应高于其安装谐振频率的 1/3。

• 对于要求更高的精密测量，这个比例会提高到 1/5。

  安装谐振频率 vs. 频率响应

  这是一个非常重要的区分。在传感器的数据手册上，你会看到两个相关的频率指标：

  参数	安装谐振频率	可用频率范围（频率响应）
  是什么	一个单一的、特定的频率点，是传感器-安装系统固有的物理属性。	一个频率区间，在此区间内传感器可以精确工作。
  物理意义	传感器发生共振的峰值点。	频响曲线平坦的部分。
  决定关系	决定了可用频率范围的上限。	被安装谐振频率所决定。
  在图表上的表现	频响曲线上的一个尖锐的峰值。	峰值之前那段平坦的直线区域。




分辨率

• 它是什么？
  分辨率是指传感器能够检测到的最小加速度变化量。它本质上是由传感器自身的本底噪声决定的。

• 它代表了什么？
  它代表了传感器的 “听觉敏锐度”。就像在非常安静的环境下，你能听到一根针掉在地上的声音；但在嘈杂的市场上，你就听不到。

• 为什么它重要？

• 它决定了您能否看到或分析出非常微弱的振动信号。如果分辨率不够，这些微小信号会被淹没在噪声中，无法识别。

• 对于故障早期诊断、模态分析等需要捕捉微弱特征的应用，高分辨率至关重要。

• 与其他参数的关系：
  通常，高灵敏度的传感器也具有更好的分辨率。分辨率是决定传感器动态范围下限的关键。

动态范围

• 它是什么？
  动态范围是指传感器能够同时测量的最大信号（测量范围上限）与最小信号（分辨率）之间的比值，通常用分贝（dB）表示。

• 计算公式：动态范围 (dB) = 20 × log₁₀(最大可测量加速度 / 最小可分辨加速度)

• 它代表了什么？
  它代表了传感器的 “听觉范围”。一个动态范围宽的传感器，既能“听得见细语（微弱振动）”，也能“承受住呐喊（巨大冲击）”，而无需更换传感器。

• 为什么它重要？

• 它综合体现了传感器的测量范围和分辨率性能。

• 在复杂的工况下（例如，既存在平稳的微小振动，又存在偶然的剧烈冲击），宽动态范围可以确保所有信号都被准确捕获，而不会丢失细节或导致过载。




尺寸与重量

尺寸

1. 它是什么？
主要指传感器的外形尺寸，包括直径、高度、长度等。

2. 为什么它重要？
尺寸直接影响了传感器的可安装性和适用空间，同时也与其重量和性能间接相关。

• 安装空间限制：

• 您能否在狭窄的空间内（如轴承座缝隙、紧凑的齿轮箱内部）安装这个传感器？

• 传感器是否会与运动部件发生干涉或碰撞？

• 性能关联：

• 通常，体积越小、重量越轻的传感器，其安装谐振频率越高，高频测量能力越强。

• 但体积小往往意味着压电晶片也小，可能导致灵敏度较低或测量范围较小。

重量

1. 它是什么？
顾名思义，就是传感器本身的质量，单位通常是克 (g) 。

2. 为什么它至关重要？质量效应
当您将一个传感器安装到被测物体上时，您相当于给该物体增加了一个额外的质量。这个额外的质量会改变物体原有的振动特性（即它的动态特性），这种现象被称为 “质量效应” 或 “负载效应”。

• 影响：

• 降低固有频率：传感器的质量增加会使整个结构的固有频率降低。您测量的不再是物体真实的频率，而是被“拖累”后的频率。

• 改变振动响应：振幅和相位也可能发生改变。

环境指标

温度范围

• 是什么：传感器能够正常工作的环境温度区间。

• 为何关键：高温会损坏内置电路和压电材料，低温可能影响输出。极端温度是选择电荷输出型传感器的主要理由。

环境适应性

• 包括什么：

• 密封性：激光焊接密封可用于潮湿、多尘环境。

• 外壳材料：不锈钢或钛合金用于耐腐蚀环境。

• 接地隔离：防止地回路电流干扰，提升在复杂电气环境下的测量精度。




总结：如何快速抓住关键指标？

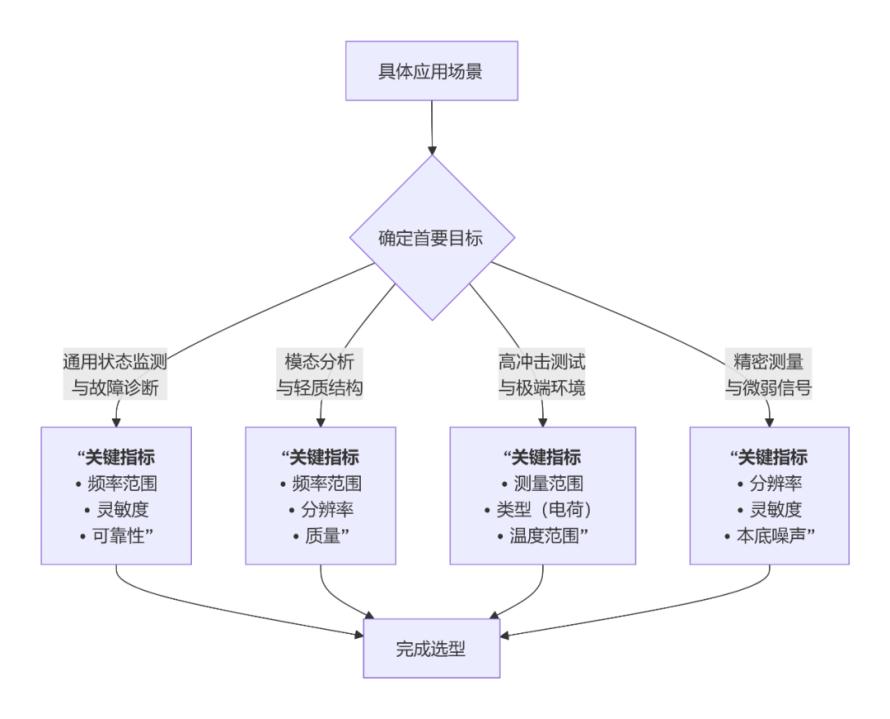

为了帮助您在不同应用场景下快速抓住重点，可以参考以下决策指南：
