振动传感器的输出信号，有哪几种？

压电传感器的核心，是通过压电效应将机械振动转换成电信号。但这个“电信号”的最终形态，却因技术和需求的不同而演变出多种形式。我们可以将其分为三大l类：原始、工业现场和数字智能。

原始：直接、耐用的电荷输出

• 输出什么？ 电荷，单位是皮库仑。

• 工作原理： 主要由压电晶体和质量块构成。当传感器受到振动时，质量块产生的惯性力作用于压电晶体，使其发生形变，从而在晶体两个表面产生比例于加速度的电荷。

• 系统构成：

电荷信号本身无法被数据采集器直接读取。因此，一个完整的电荷测量系统必须包含三个部分：

1. 电荷输出型传感器

2. 同轴/低噪声电缆

3. 电荷放大器

电荷放大器是这个系统中的核心部件，其职责是：

• 转换： 将高阻抗的电荷信号转换为低阻抗的电压信号。

• 放大： 将微弱的信号放大到可供采集的标准电压水平（如±5V或±8V）。

• 归一化： 通过调整其自身的灵敏度设置，来适配不同灵敏度的传感器，使输出标准化

优势：

1. 耐高温

• 原因： 传感器内部没有内置任何电子元器件（放大电路）。

• 能力： 通常可工作在120°C以上，特殊设计的产品甚至能承受260°C至480°C的极端高温。

• 应用： 燃气轮机、航空发动机、涡轮增压器等高温环境的监测。

2. 宽动态范围

• 能够测量从极其微弱到非常强烈的振动，范围极广，适合测量大冲击。

• 某些科研和研发应用中，需要同时测量非常微弱和非常强烈的振动成分。


3.频带更宽

• 由于没有内置电子线路的限制，其固有频率可以做得更高，支持极高频率的测量。

• 如爆炸、冲击试验、弹道研究等，需要捕捉极短时间内巨大加速度变化的场景。

4.应用场景： 发动机、燃气轮机等高温场合，或某些特殊的实验室冲击测量。

工业现场：电压与电流输出

这是目前工业现场应用的绝对主力，极大地简化了测量系统。

IEPE / ICP® —— 电压输出（主流之选）

• 输出什么？ 低阻抗电压信号，单位是毫伏（例如：100 mV/g）。

• 工作原理： 它在传感器内部集成了一颗微型放大电路，直接将高阻抗的电荷“翻译”成强壮的低阻抗电压信号。该电路需要通过同一根电缆由后端设备提供 【恒流源供电】。

• 信号特点：

• 低阻抗、抗干扰： 信号强壮，不易受噪声影响。

• 使用普通电缆： 可使用标准电缆，成本低，部署方便。

• 即插即用： 与绝大多数现代数据采集器兼容。

• 信号保真度高： 能够输出完整的时域波形，便于进行频谱分析等高级诊断

• 优势： 使用方便、性能稳定、成本效益高。

• 应用场景：

• 风机、水泵、电机、压缩机等通用旋转设备的周期性状态监测与故障诊断。

• 生产线设备的振动测试与质量监控。




4-20mA —— 电流输出（远传与PLC之选）

当需要长距离传输或直接接入PLC/DCS控制系统时，4-20mA输出是最佳选择。

• 输出什么？ 4-20mA 的模拟电流信号。

• 工作原理： 进一步集成了 “电压-电流”转换电路。它输出一个代表振动大小的电流值（通常0对应4mA，满量程对应20mA）。

• 信号特点：

• 极强的抗干扰和远传能力： 电流信号对线路电阻不敏感，不会因距离远而衰减，传输距离可达上千米。

• 两线制布线： 电源和信号共用两根线，接线非常简单，降低了布线成本和复杂性。

• 本质安全： 是化工、石油、天然气等防爆危险区域应用的常见选择。

• 与控制系统无缝集成： 可以直接接入任何支持模拟量输入的PLC或DCS，用于设置报警、连锁停机。

• 断线故障诊断： 电流为零表示线路断路，易于排查故障。

• 需要注意：

  大多数4-20mA振动传感器输出的是总体振动值（有效值），用于判断设备整体健康状态，但无法提供原始的波形数据进行频谱分析，因而难以定位具体故障原因。

• 应用场景：

• 需要将振动信号远传到数百米外的控制室。

• 直接集成到现有的PLC控制系统中进行连锁报警。

• 只需要监测总体振动水平，无需详细频谱分析。

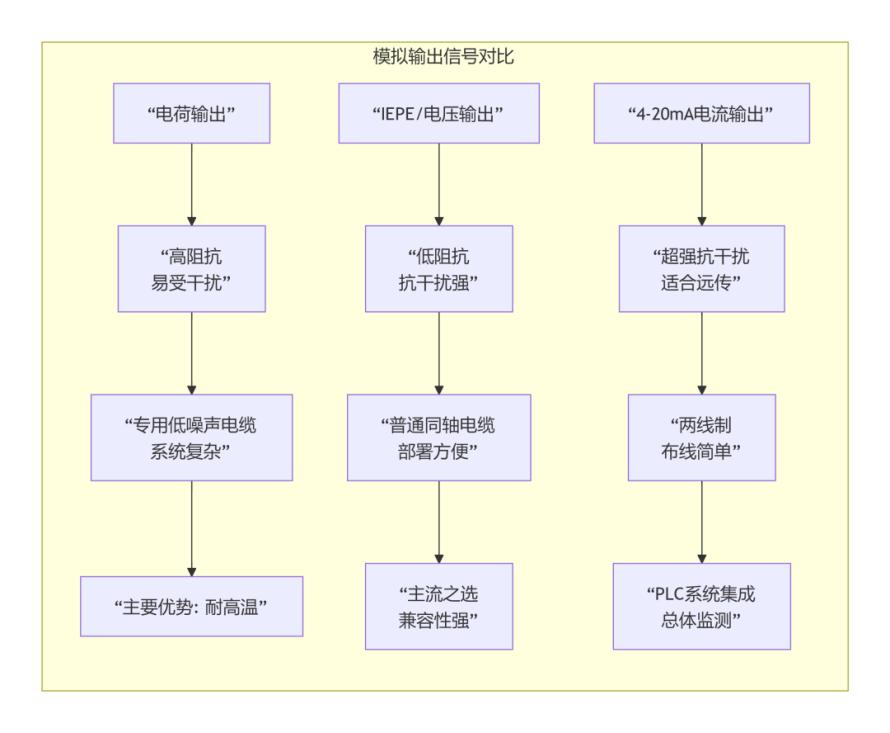

为了更直观地理解这几种主流模拟输出信号的特性与适用场景，请看下面的对比图：

数字智能：面向未来的数字/总线输出

随着物联网和工业4.0的发展，传感器也正变得愈发智能。

1. 数字接口输出

• 输出什么？ 已经数字化的振动数据包。

• 常见类型:

• RS485 / Modbus: 支持长距离通信，并可在一根总线上挂载多个传感器，大幅减少布线。

• CAN / CANopen: 在车载和轨道交通领域应用广泛。

• 以太网: 支持高速、大数据量的传输。

• 工作原理： 传感器内部集成了采集电路和微处理器，直接在探头端完成模拟到数字的转换，并通过数字协议输出。

• 优势：

• 抗干扰能力极强： 数字信号本身不怕电缆噪声。

• 简化系统架构： 易于组网，适合分布式监测。

• 多功能： 可同时传输温度、波形、频谱等多种信息。

• 应用场景： 大型设备群的状态监测系统、智能工厂的物联网节点。

2. 无线输出

这通常不是一种新的信号类型，而是一种传输方式。传感器内置电池或能量采集模块，通过蓝牙、Wi-Fi、LoRa、Zigbee等无线协议，将振动数据（通常是经过处理的数字信息）发送到网关或云端。它是实现预测性维护普适化的关键技术。

总结与选型指南

如何选择？

1. 如果你需要进行故障诊断（分析频谱）， 选择 IEPE。

2. 如果你只需要监测总体振动大小， 并且信号需要传输数百米或直接进PLC，选择 4-20mA。

3. 如果你正在规划一个全新的、设备众多的工厂监测网络， 并且希望简化布线，认真考虑 数字接口 传感器。

简单来说，对于工业现场而言，IEPE是用于“诊断”的，4-20mA是用于“监控”的，而数字接口是用于“组网”的。根据你的核心目标做出选择，就不会错。

希望这份详细的梳理能帮助您在纷繁的型号中，为您的设备找到那个输出信号最“对口”的振动传感器。
