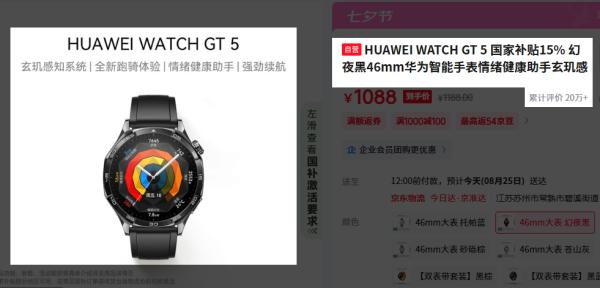

现在可穿戴设备已经日渐成熟，今天我们的主角仅在京东就热销了20多万件，爆款中的爆款，华为watch GT5。除了数据出值更快更准更全，续航达到了惊人的14天，可谓随时待命，全天监测身体状态。

如此接近完美的智能手表，是如何把这么多的监测功能装进方寸空间？同时兼顾超长续航和轻便佩戴，这两难命题是怎么破解的？希望通过本期拆解，我们都能找到答案。

开盒

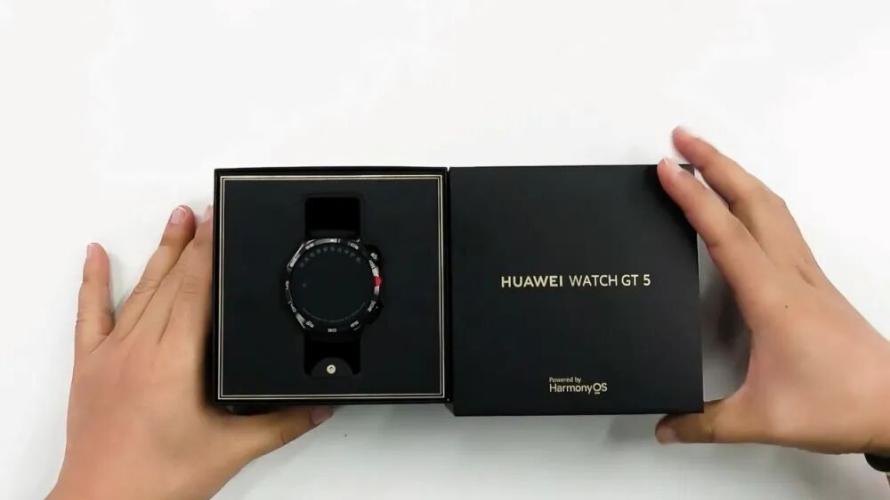

首先，我们先来开盒和初步体验。黑金配色的哑光外盒，这种质感从第一眼就透露出一种成熟的感觉，这也很符合华为这个品牌的调性。包含的内容物很简单，只有手表本体、磁吸充电底座和入门指南。

手表的整体工艺非常好，46mm的表盘够大够霸气，八角棱形的表圈观感硬朗，层次感丰富，搭配氟橡胶表带，这种户外运动风格扑面而来。

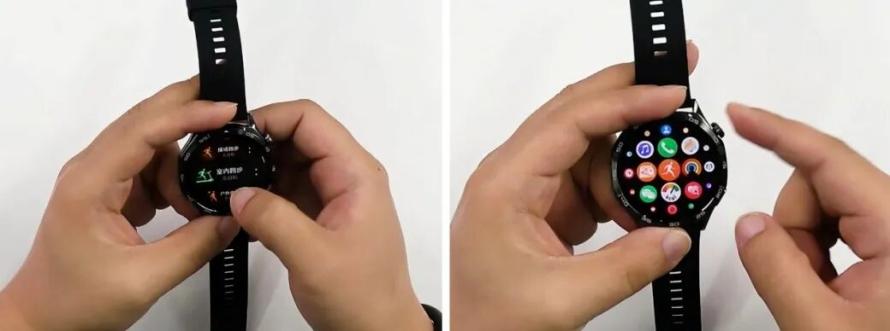

按下表冠可选择的运动模式非常多，这个需要点赞，一键直达很方便。按上表冠可以进入app菜单，app也是应有尽有，从最基本的闹钟、心率监测，到进阶款的房颤和早搏提示、睡眠呼吸暂停检测。

从使用体验来说，作为一款可穿戴智能设备，他非常合格且够用的。外观设计偏成熟稳重，更适合30+的男性佩戴。

好了，接下来到了我们的重头戏，这块手表内部是什么样的？华为为我们埋藏了哪些惊喜？go！现在就开拆！

拆解

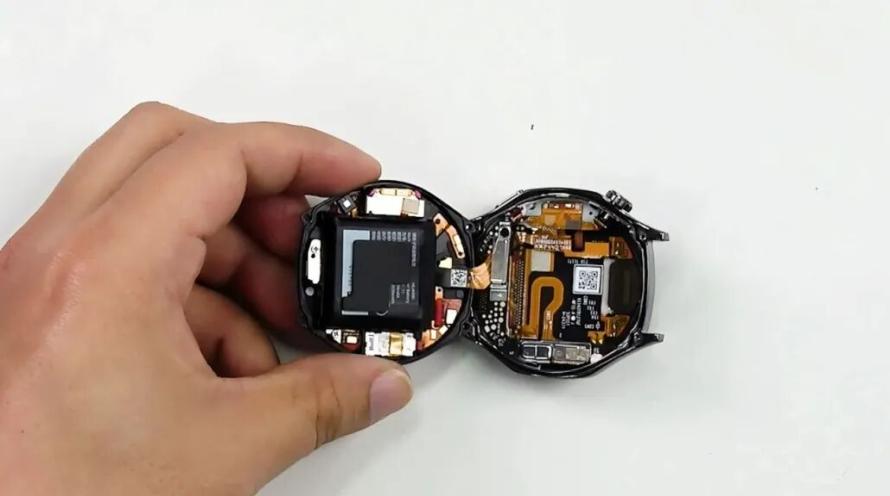

拧开背部四角的螺丝，用小刀沿边缘逐步分离后壳，即可呈现紧凑的三明治式结构。腔体内主板与电池模块采用立体堆叠设计，主板通过金属压板与螺丝双重固定。

后壳侧集成了电池单元，周边环绕布局扬声器、麦克风及线性振动马达。表盘侧主板采用 L 型分体式设计，通过连接器与后壳电路板实现数据交互。

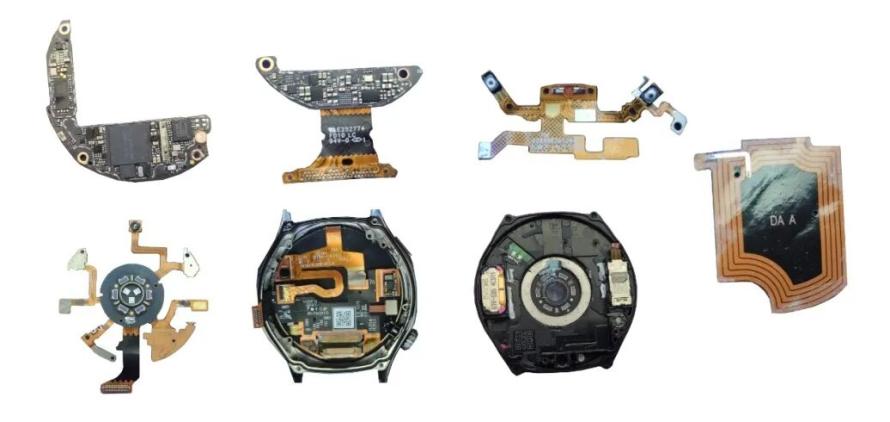

逐层拆解显示，整机由7大功能模块构成：主控板、副板、按键板、屏幕总成、NFC线圈板、传感器板以及后壳。

电路板讲解

主控板

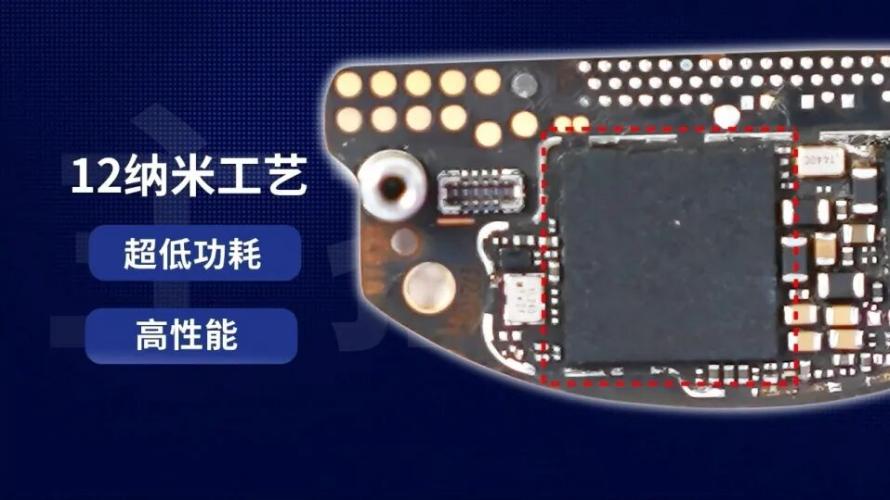

主板非常小巧，整体呈L型，核心部分是这颗12纳米工艺的超低功耗、高性能的蓝牙可穿戴系统级芯片。

相比手机、电脑等设备来说，智能手表芯片的选型需要在性能和功耗上取得一个完美的平衡，手机使用的Cortex-A架构的芯片固然强大，但是功耗也是很夸张，嵌入式设备使用的STM32L071等芯片功耗低，但是性能和图像处理能力实在太差，用户体验很难做好。对于高端手表来说，通用芯片已经无法满足各种需求，必须使用定制SOC。

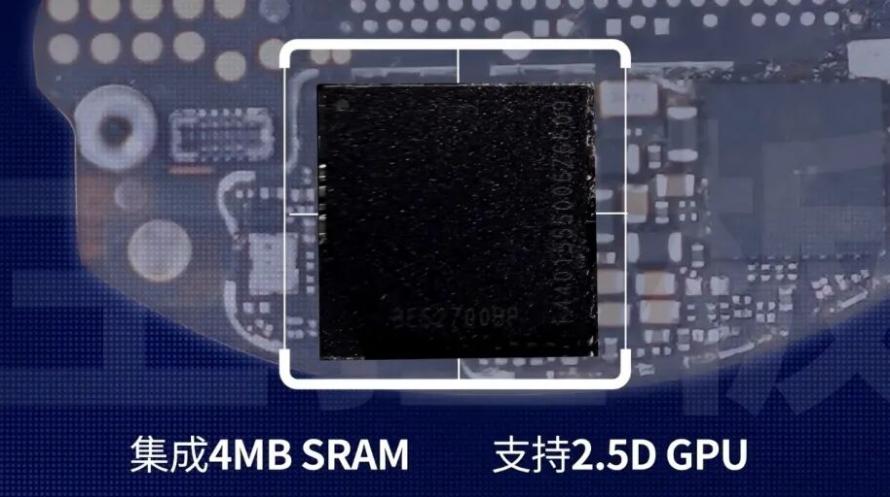

而本手表使用的主控芯片，采用了Arm Cortex-M55处理器，性能功耗都有一个比较好的平衡，内部集成的双模蓝牙5.4子系统和一个STAR-MC1内核的传感器集线器子系统简化了主板设计，一个芯片就能完成多个芯片的功能，集成4MB SRAM，支持2.5D GPU高级图像功能，强大的图像能力可以有效保障用户的操作体验。这颗芯片也是目前高端手表比较常使用的主控芯片，多家旗舰智能手表均有使用。

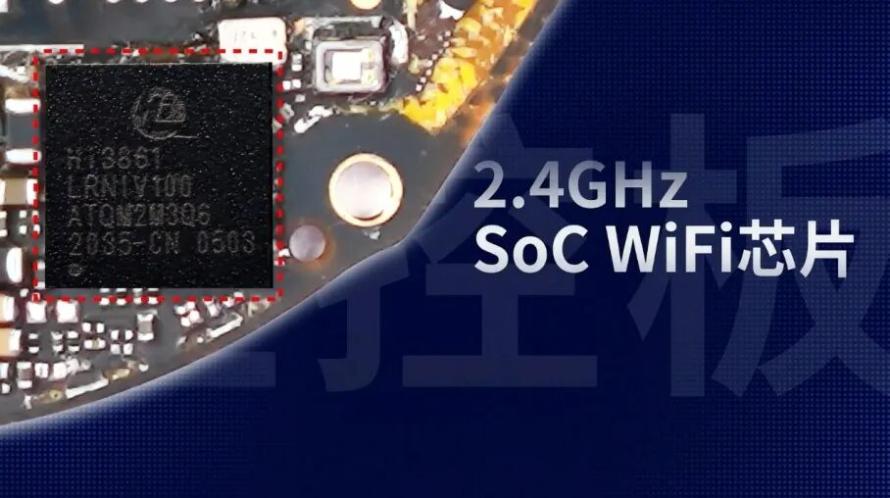

旁边是一颗2.4GHz SoC WiFi芯片（Hi3861V100），集成IEEE 802.11b/g/n基带和RF电路，集成高性能 32bit微处理器，最大工作频率160MHz，支持HarmonyOS，不过这个手表并不支持wifi功能，该芯片应该只是用于辅助数据传输。作为海思本家的芯片，华为对这颗芯片特性非常熟悉，软件开发人员能够很好的使用这个芯片完成定制化功能的开发，提高开发效率。
