位移和沉降都是一种不同方向的变形，沉降观测已成为一种有效的工程安全保障手段。今天我来继续认识几款位移和沉降监测仪器。

一，位移：用位移表示物体(质点)的位置变化。定义为：由初位置到末位置的有向线段。其大小与路径无关，方向由起点指向终点。它是一个有大小和方向的物理量，即矢量。位移和物体的位置在运动过程中的移动有关的量，其测量方式所涉及的范围是相当广泛的。

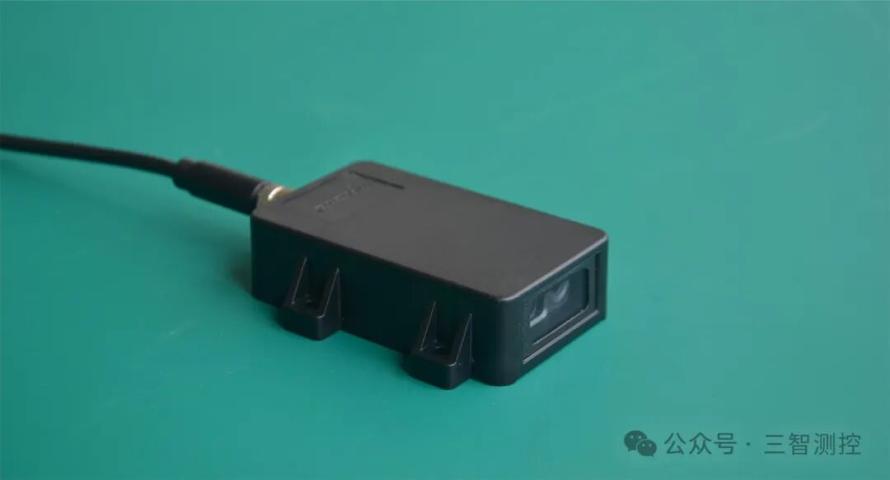

（1）激光测距仪是⼀款工业级激光测距传感器，相位式测量，速度快，精度高，测量稳定，最大量程80⽶。广泛应用于桥梁、隧道的位移测量，⼯业控制，智能机器人设备等多个领域。该传感器配合数据采集系统，可实现无人值守自动化实时采集、传输的功能。

技术参考表：

型号	SZYK-JG30
电源	DC 9-36V
功耗	20Hz时0.6W，待机小于0.2W
系统启动时间	600ms
光器件参数	波长: 650nm 光功率: <1mW 光斑类型: 点激光光斑尺寸: 10m时<5mm 工作寿命: 6000-8000 小时
通信接口	RS485
波特率	9600/19200/38400/115200 Baud, 默认115200
串口格式	波特率: 115200 数据位: 8 停止位: 1 校验: none 流控制: none
通信协议	Modbus_RTU ASCII
采样率	10Hz, 20Hz, 默认 20Hz
量程	0.05—80m
零基准点	最前端
分辨率	1mm
精度	±（1.5mm+ D*5‱）,D是实测距离
重复精度	±1mm
工作温度	-10—+50℃
工作湿度	≤RH85%（SZYK-JG30s）
防水等级	IP55（SZYK-JG30s）
线缆	航空线缆（SZYK-JG30s）
重量	SZYK-JG30: 80g SZYK-JG30S: 120g
尺寸	SZYK-JG30:63.0536.6114.8mm SZYK-JG30s:766021mm

（2）柔性位移计应用于加筋图，桩网路基基础中土工格栅材料的位移变形测量，该产品亦可用于各种相对位移的测量，如裂缝等等。通过柔性钢丝两端的安装卡座固定在土⼯材料即可完成产品安装。

技术参考表：

序号	项目	SZDG-L
1	产品量程	50mm,100mm
2	非线性度	≤0.5%FS
3	灵敏度	0.01mm
4	使用温度范围	-20至+80℃
5	温度测量精度	±0.5℃
6	安装方式	表面固定/埋入式
可定制其它量程规格。

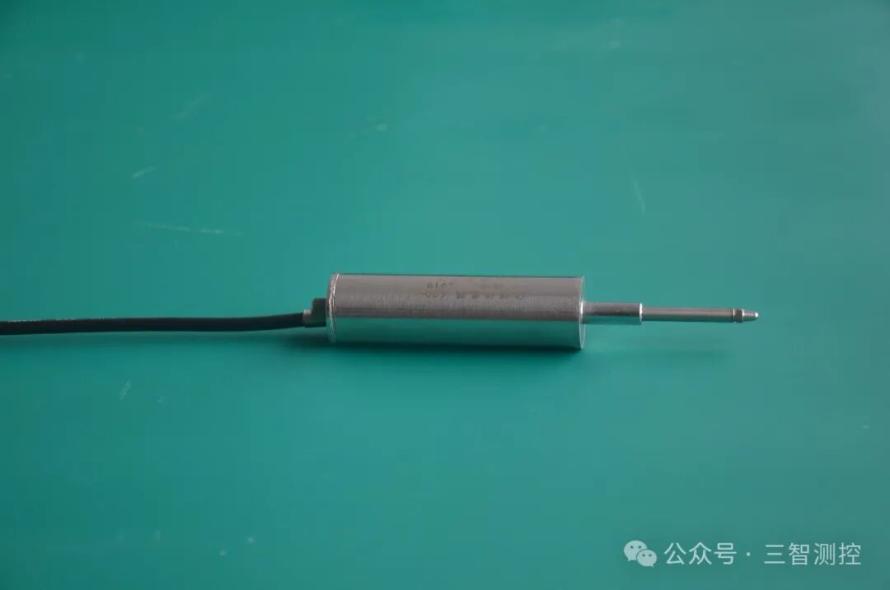

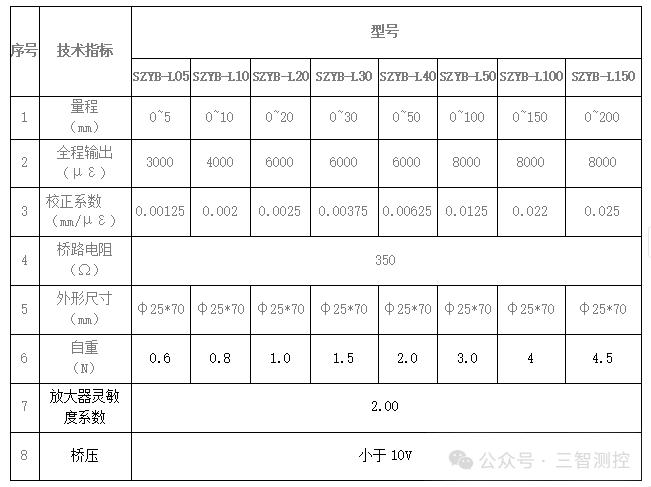

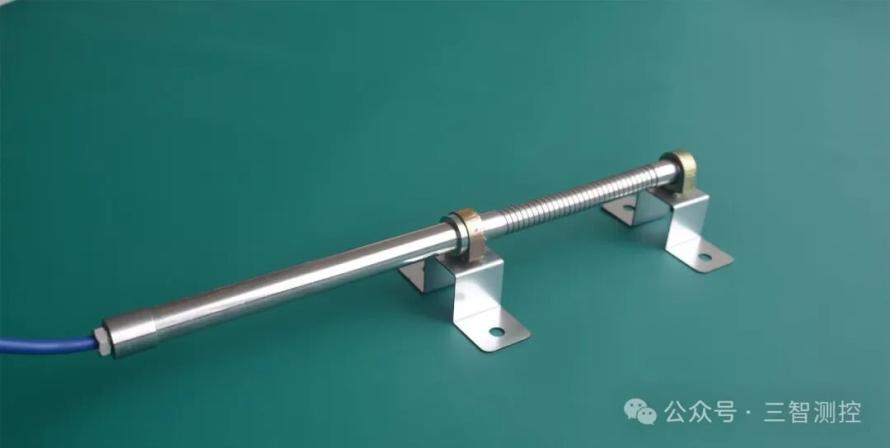

（3）电阻式位移计输出模拟电压信号，适应静态和动态的测量，适⽤电阻应变仪，以及以电阻桥信号输入的控制器。应⽤于模型试验、桥梁和轨道的振动及位移、以及混凝⼟和钢材等结构裂缝的监测。技术参考表：

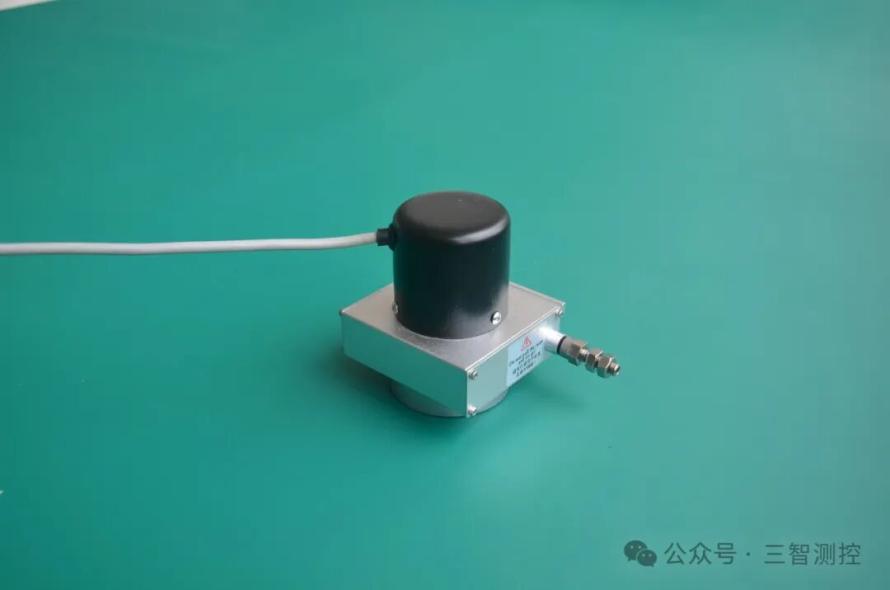

（4）拉绳位移传感器具有高独立线性精度和较长的传感器使用寿命。拉伸绳索采用表面覆塑的钢缆，进⼀步提⾼传感器测试精度，并让传感器使用寿命更长。该传感器适用于各种环境，亦能在恶劣条件下稳定⼯作，其体积小，性能优良，安装简便，数据精确。

技术参考表：

1	型号	SZYK-A
2	量程	500mm~5000mm
3	测量精度	±0.1％FS
4	分辨力	0.1mm
5	输出信号	485
6	重复性	±0.02/FS

（二）沉降类仪器。随着工业与民用建筑业的发展，各种复杂而大型的工程建筑物日益增多，工程建筑物的兴建，改变了地面原有的状态，并且对于建筑物的地基施加了一定的压力，这就必然会引起地基及周围地层的变形。为了保证建（构）筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。推荐以下几款产品：

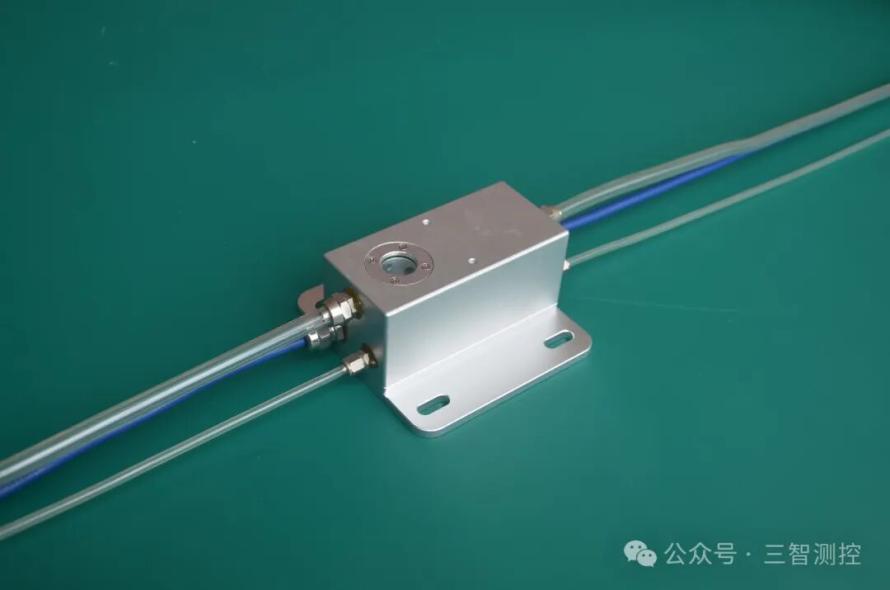

1，智能沉降仪适用于沉降监测，包含轨道沉降、地铁或隧道、公路、铁路路基、桥梁、基坑、地基等。智能沉降仪采用高精度压力传感器，通过测量测点相对于基准点储液罐的液位压力变化来获取测点的沉降量。该系统由基准点储液罐与多个测点组成，并由一根通液管和一根通气管相互连接。采用RS485数字信号输出。配套的数据采集仪可实现基于4G网络的远程数据传输，按预设方式将数据自动发送到平台或远程计算机。

技术参考表：

序号	项目	SZYL-A
1	产品量程	200mm	500mm	1000mm
2	测量精度	±0.1%FS
3	灵敏度	0.01mm
4	工作电压	DC12V
5	使用环境温度	-10℃~50℃
6	温度测量精度	±0.5℃
7	信号输出	RS485
8	长期稳定性	0.05％/年

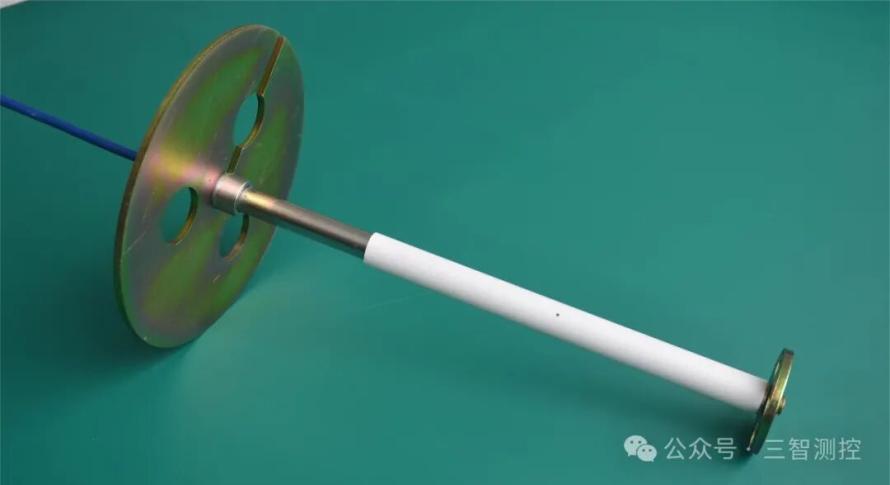

2，单点沉降计，广泛应用于铁路、公路、机场等基础沉降测量，由沉降盘、位移传感器、测杆、锚头组成。

技术参考表：

序号	项目	SZDG-Q
1	产品量程	100mm~200mm
2	非线性度	≤0.5%FS
3	灵敏度	0.01mm
4	使用温度范围	-20至+80℃
5	温度测量精度	±0.5℃
6	安装方式	埋入式

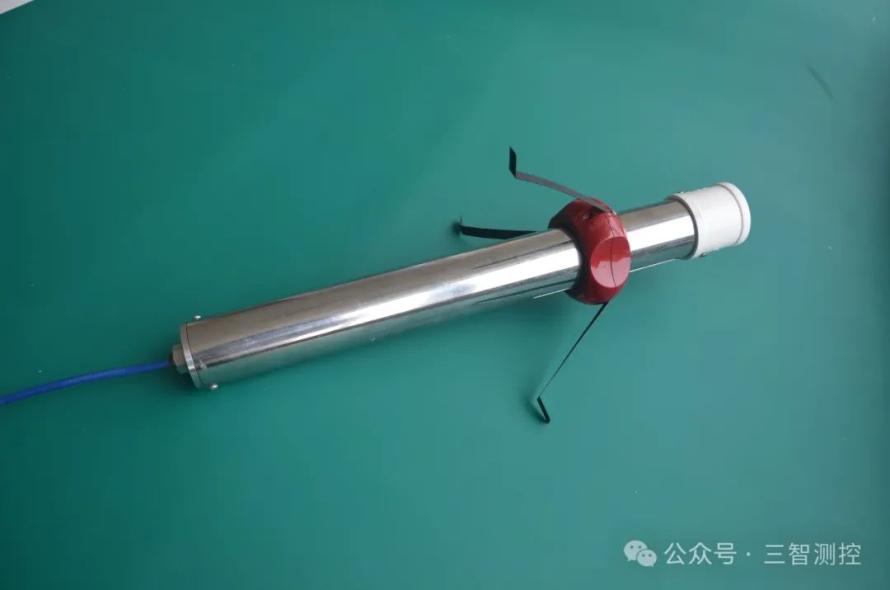

3，智能分层沉降计主要使用在软土地基加固、土石坝、基坑开挖、回填、路堤等工程中，测量土体的分层沉降，也可测量一般堤坝等建筑物的水平或侧向位移量。本产品既可在施工期间使用，也可用于大坝等建筑物的长期安全监测。

技术参考表：

序号	项目	SZDG-R
1	产品量程	50mm~200mm
2	非线性度	≤0.5%FS
3	灵敏度	0.01mm
4	使用温度范围	-20至+80℃
5	温度测量精度	±0.5℃
6	通讯方式	RS485
7	工作电压	DC12V
8	安装方式	埋入式
可定制其它量程规格。

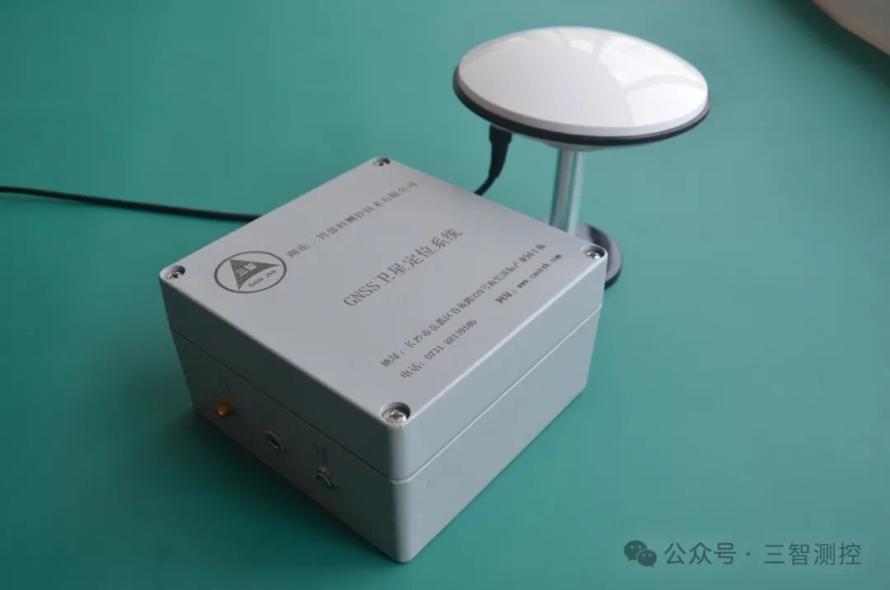

4，GNSS卫星定位系统采用新一代的RTK算法构架，能够快速精确的解算出两个天线相对位置信息。同时，通过接收基准站差分数据，可实现实时载波相位差分定位（RTK），为载体提供⾼精度位置信息。广泛应用于测量测绘、变形监测和工业控制等领域。

GNSS卫星定位系统是由（1）卫星定位模块、（2）、卫星天线（3）安装支架统、（4）太阳能供电系、（5）防雷系统（可选）等构成。

技术参数表：

项目	内容
供电范围	DC 9~36V/2A
RTK精度	毫米级精度
通讯方式	4G无线传输
外壳	金属外壳，保护等级IP67
外形尺寸	16016090mm
重量	约1700g
工作温度	-40~+85℃

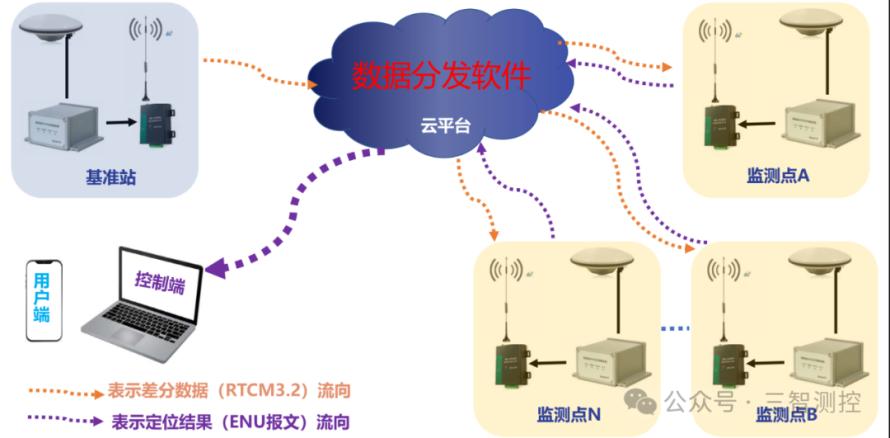

系统原理示意图
