“咱们这次打板,板厚还是选默认的1.6mm吗?”
“对,就它吧。”
这样的对话,几乎发生在每个硬件项目投板的起点。我们太习惯这个选项了,以至于很少去问:为什么偏偏是1.6mm,而不是1.0mm或2.0mm?
说实话,每次顺手勾选这个默认值时,我心里偶尔也会闪过一丝好奇:它既不是整数,也不像有什么特别的数学道理,怎么就成了行业默认?后来我特意去查了一些资料,才发现这个答案并不在现在的电路设计手册里,而是藏在一段跨越百年的工业历史中。今天就跟大伙儿一起唠唠,这背后其实是一个“用着用着就成了标准”的有趣故事。
011
故事的起点:一块“木板收音机”
要想弄明白1.6mm的来历,咱们得把时钟拨回到还没有PCB的年代。那时候的电子设备,比如收音机,里面是啥样呢?不是整齐的绿色电路板,而可能是一块木板或者一块硬纸板!工程师在上面钻好孔,然后用铆钉和铜线,像搭鸟窝一样,把那些笨重的电子管和元件一个个连接起来。
后来,人们找到了一种叫“电木”(酚醛树脂)的新材料。这东西结实、绝缘、耐热,在当时主要用来做收音机的外壳、电话机,还有各种桌面。它可是那个时代的“高科技塑料”。
021
1.6mm的由来:一次“顺手”的借用
那么,当时生产这种电木板的标准厚度是多少呢?答案就是:1/16英寸。换算一下,就是咱们熟悉的大约1.6毫米。这个厚度对于做桌面和面板来说,强度刚刚好。
当时的电子工程师们一看,这电木板真不错啊!比木头和纸板强多了。于是,他们就“借”用了这种现成的材料,拿来当安装元件的基板。这就像你想垫一下桌脚,顺手从旁边拿了本厚度刚好的书——电木板就是那本“厚度刚好的书”。
031
电路板的由来
再后来,有天才工程师想出了更厉害的办法:“我们能不能把铜箔直接贴在这板子上,然后用化学方法‘画’出线路呢?”——这就是印刷电路板技术的开端。
就这样,1/16英寸(1.6mm)这个厚度,从电木板那里被完整地“继承”给了最早的PCB。紧接着,所有的配套零件,比如板对板的连接器,也都按照这个厚度来设计。一个完整的产业链形成了,1.6mm也就稳稳地成了全球默认的“行业标准”。
041
电路为什么今天还在用1.6mm?
你可能又会问,现在材料早换成FR-4了,为什么厚度还是它?这就好比电脑键盘为什么是QWERTY排列——不是它最科学,而是大家用习惯了,整个生态都围绕着它建立了。
1、配套全:所有的连接器、外壳、安装孔位,都按1.6mm设计。改了厚度,麻烦就大了。
2、成本低:板厂做1.6mm的工艺最成熟,效率最高,所以价格最便宜。
3、够用:对大多数电子产品来说,这个厚度在强度和成本之间取得了最佳平衡。
当然随着科技的不断进步,咱们产品的种类越来越多,适用场景也越来越复杂,不是所有板子都非得用1.6mm。比如:
超薄设备:像手机、手表,可能用0.8mm甚至更薄。
高端复杂板:20多层的主板,叠起来自然就厚,可能得用2.0mm以上。

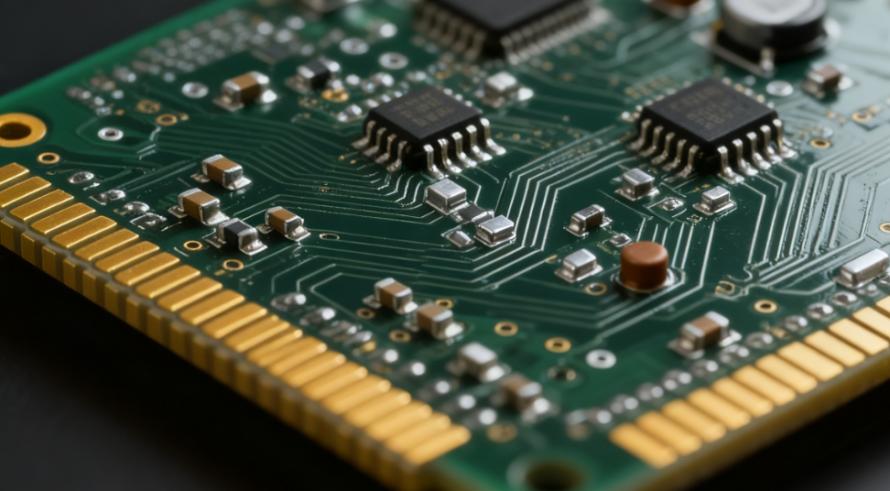

特殊接口:比如一些金手指,可能规定用1.57mm。
不过,选这些“特殊厚度”,你得清楚三点:
1、得加钱:材料和加工费都会更贵。
2、得耐心等:交货期可能会延长。
3、得先问:最关键的一步!画图前一定要问板厂:“这个厚度,你们能做吗?”大多数情况下一般厂家都能满足。
所以,你看,一个简单的数字背后,是一段横跨百年的工业史。1.6mm的数字,可能不是最时髦的,但绝对是最让人省心的。
下次你再勾选那个默认的“1.6mm”时,就可以会心一笑了:咱们选的不仅是板厚,更是一段百年工业历史的延续。希望这次的分享,也能满足你的好奇心!
