MEMS光开关的技术进展与应用前景

在光通信技术飞速发展的今天，高速、高效、高可靠的光网络已成为信息社会的基石。而在这张庞大的光网络中，光开关作为实现光路切换、信号调度与管理的关键部件，其性能直接影响整个通信系统的效率与稳定性。近年来，一种基于微机电系统（MEMS）技术的光开关，正以其独特的优势逐渐成为研究与应用的热点。

武汉大学物理科学与技术学院的黄启俊教授团队在《光学与光电技术》2024年第6期上发表了一篇题为《MEMS光开关的研究进展》的综述文章，系统梳理了MEMS光开关的工作原理、结构类型、技术进展以及其与传统光开关的对比优势。本文将结合该文内容，以通俗易懂的方式，为大家介绍这一微型化光开关技术的魅力所在。

一、什么是MEMS光开关？

MEMS，即微机电系统，是一种将机械结构、传感器、执行器和电子电路集成于单一芯片上的技术。MEMS光开关则是利用MEMS技术制造的微型光学开关，通过控制微镜的移动来改变光路的传输方向，从而实现光信号的切换。

与传统机械式光开关相比，MEMS光开关不仅继承了低插入损耗、低串扰的优点，还具备了体积小、重量轻、响应快、易于集成等新特性。这使得它在高速光通信、数据中心、光纤传感等领域具有广阔的应用前景。

二、MEMS光开关的三种基本结构

根据光路布局和镜面运动方式的不同，MEMS光开关可分为三大类：二维（2D）结构、三维（3D）结构以及1×N结构。

1. 二维MEMS光开关

二维结构的微镜、输入和输出端口都位于同一平面内。每个微镜只有两种状态："开"或"关"。在"开"状态时，微镜将光束反射至输出端口；在"关"状态时，光束直接通过。这种结构的优点是控制简单，驱动电路较为基础。缺点是随着端口数增加，所需微镜数量呈平方级增长，成本上升明显。

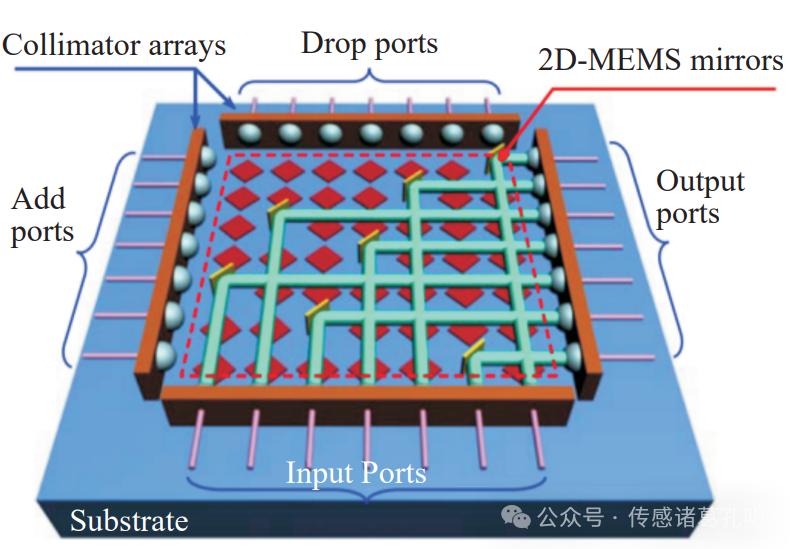

二维N×N MEMS光开关结构示意图

2. 三维MEMS光开关

三维结构使用两组微镜阵列，分别控制光束在三维空间中的指向。这种结构只需要2N个微镜即可实现N×N端口切换，因此在端口数量较大时更具优势。缺点是控制复杂度高，需精确调控微镜的旋转角度。

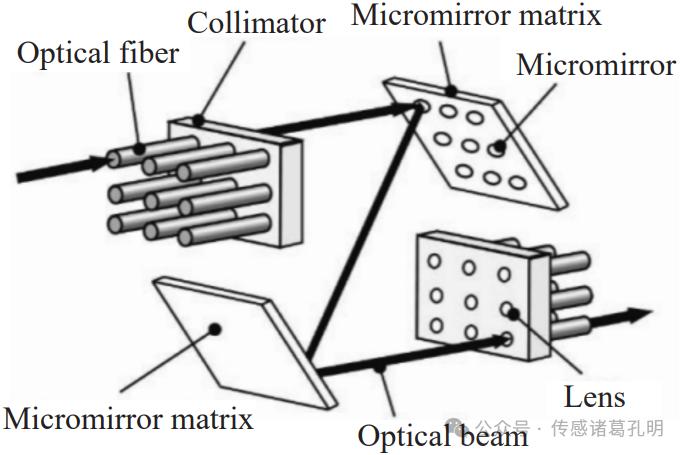

三维MEMS光开关示意图

3. 1×N MEMS光开关

1×N结构仅用一个微镜实现一个输入端口到N个输出端口的光路切换。结构简单、成本低，常用于构建更大规模的开关矩阵。但由于镜面尺寸和旋转角度的限制，其端口数量一般不宜过大。

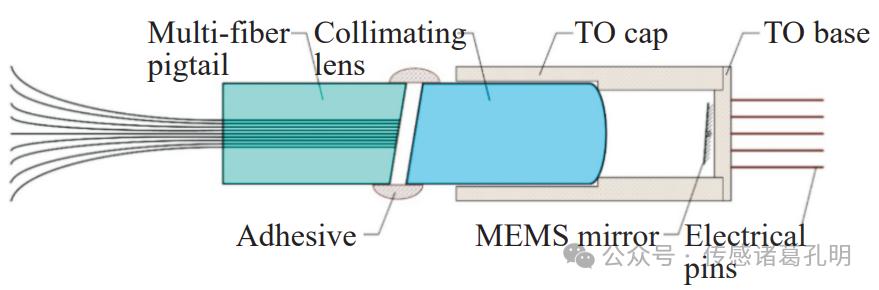

经典1×N MEMS光开关结构示意图

三、MEMS光开关的驱动原理与技术实现

         MEMS光开关的核心在于其精巧的驱动机制。目前主流的驱动方式包括静电驱动、电磁驱动和热驱动等。静电驱动因其结构简单、功耗低、响应快等优点，成为最常用的驱动方式。通过在不同电极间施加电压，产生静电力来控制微镜的偏转角度和位置。

在制造工艺方面，MEMS光开关采用了一系列先进的微加工技术，如光刻、离子束刻蚀、化学腐蚀和晶片键合等。这些技术使得在硅晶圆上制造出尺寸仅为几百微米的微镜阵列成为可能。深反应离子刻蚀（DRIE）技术尤其重要，它能够实现高深宽比的结构加工，为复杂微镜结构的制造提供了技术保障。

四、MEMS光开关的研究进展

自上世纪90年代以来，MEMS光开关经历了从实验室样品到商用产品的快速发展。

1996年，Toshiyoshi等人提出了首款静电驱动的二维2×2 MEMS光开关，开启了这一领域的研究热潮。该开关采用静电扭转微镜，使用球透镜尾牙到单模光纤准直，插入损耗为7.66 dB，串扰为-60 dB。2000年，美国朗讯公司（Lucent）推出了首款商用三维MEMS光开关WaveStar LambdaRouter，支持256×256端口，标志着MEMS光开关正式走向实用化。

近年来，研究重点集中在提高端口数量、降低插入损耗和缩短开关时间等方面。加州大学伯克利分校团队成功研制出50×50和64×64端口的高集成度硅基MEMS光开关，采用垂直绝热耦合器结构，显著降低了器件尺寸和功耗。这种新型结构相比传统的定向耦合器具有多个优势：可以用机械驱动块精确控制耦合间隙，在较短的耦合长度内实现强耦合，有效降低光开关的尺寸。

在国内，武汉大学、华中科技大学等高校也在MEMS光开关的设计、工艺与系统集成方面取得了多项突破。例如，梁海涵等人提出了一种"无阻塞"MEMS光开关结构，有效避免了光路之间的干扰，支持1×32、1×48、1×64、1×128等多端口配置。这种设计通过在通道切换时先从初始通道切换到无干扰点，再切换到目标通道，确保不会经过其他通道，从而避免了阻塞问题。

五、MEMS光开关的优势何在？

与传统光开关相比，MEMS光开关具有以下几大优势：

1. 响应速度快

机械式光开关的切换时间通常在毫秒级，而MEMS光开关可达微秒甚至纳秒级，非常适合高频切换场景。例如，梳状致动器光开关实现了毫秒级的开关时间，而某些电光开关甚至可以达到纳秒级的响应速度。

2. 集成度高

MEMS技术允许在同一芯片上集成光学、机械与电子部件，实现微型化与模块化设计，有利于构建大规模光交换系统。这种高度集成的特性使得MEMS光开关在空间受限的应用场景中具有明显优势。

3. 插入损耗低、串扰小

由于采用自由空间光学结构，MEMS光开关的光损耗和通道间干扰均控制在较低水平。例如，某些优化的MEMS光开关插入损耗可低至0.5 dB以下，串扰小于-60 dB，性能显著优于许多传统光开关。

4. 可扩展性强

尤其是三维MEMS结构，可在不大幅增加体积的前提下支持成百上千个端口，满足未来光网络对容量和灵活性的需求。已有研究报道了端口数达1296×1296的MEMS光开关，显示出巨大的可扩展潜力。

5. 功耗低、可靠性高

MEMS光开关通常只在切换瞬间消耗能量，保持状态时功耗极低。同时，由于没有传统机械开关的磨损问题，其使用寿命和可靠性都得到了显著提升。

为了更直观地对比，下图展示了一种典型的2×2机械式光开关结构：

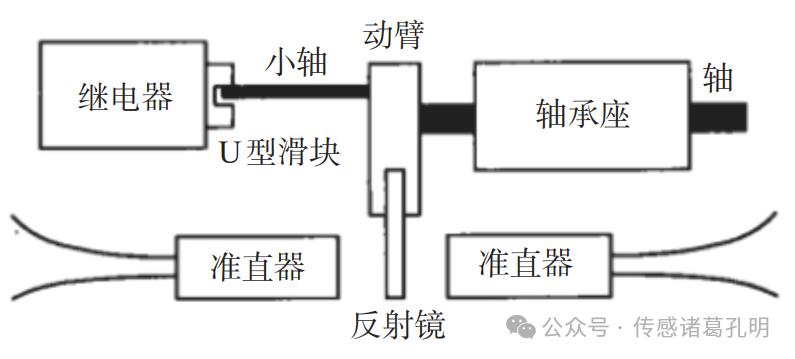

典型2×2机械式光开关

六、与其他光开关技术的比较

      除了机械式光开关，常见的光开关还有热光开关、电光开关和液晶光开关等。每种技术都有其特点和适用场景。

热光开关基于材料的热光效应，通过温度变化引起折射率改变来实现光路切换。常见的结构包括马赫-曾德干涉仪型光开关和Y型波导光开关等。热光开关具有成本低、功耗小的优点，但对环境温度敏感，响应速度较慢，通常需要几毫秒到几十毫秒的切换时间。

电光开关通常采用定向耦合器结构，通过调节耦合区域中材料的折射率来实现光路转换。常用的材料是铌酸锂（LiNbO₃）。电光开关的响应速度很快，可达纳秒级，可靠性强。但其插入损耗较高，可能存在偏振依赖性，且成本较高。为实现大规模开关，通常需要在单个基板上集成多个2×2开关，这会进一步增加插入损耗。

液晶光开关基于液晶材料在电场作用下的偏振旋转特性，结合偏振分束器实现光路切换。液晶光开关具有良好的可扩展性，但插入损耗较大，且对温度变化敏感，在极端温度环境下性能可能受到影响。

相比之下，MEMS光开关在响应速度、集成度、损耗控制和扩展性方面综合表现更优，成为高端光网络中的优选技术。下图展示了液晶光开关的基本结构：

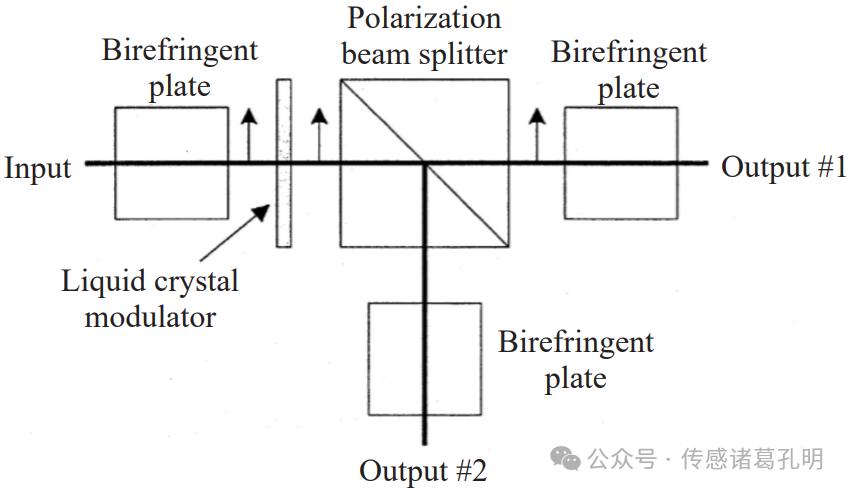

液晶光开关结构示意图

七、MEMS光开关的应用前景

MEMS光开关的优异特性使其在多个领域具有广阔的应用前景。在光通信网络中，MEMS光开关可用于光交叉连接（OXC）、光分插复用（OADM）、网络保护切换等场景，提高网络的灵活性和可靠性。在数据中心中，MEMS光开关能够实现服务器之间的高速光互连，满足云计算和大数据处理对带宽和延迟的苛刻要求。

在传感领域，MEMS光开关可用于构建光纤传感网络，实现多点多参量的分布式测量。在医疗设备中，微型化的MEMS光开关为内窥镜、光学相干断层扫描（OCT）等设备提供了紧凑的光路解决方案。此外，在军事和航空航天领域，MEMS光开关的小体积、低功耗和高可靠性也使其成为机载、星载光通信系统的理想选择。

随着5G、物联网、人工智能等新技术的发展，对高速、大容量光网络的需求将持续增长，MEMS光开关的技术优势将得到进一步发挥。未来，通过材料创新、结构优化和集成工艺的进步，MEMS光开关的性能将不断提升，成本进一步降低，应用领域也将不断扩展。

结语

MEMS光开关作为微机电技术与光通信深度融合的典范，不仅推动了光网络设备向小型化、智能化方向发展，也为未来全光交换、量子通信等前沿领域提供了硬件支持。武汉大学黄启俊教授团队在其综述中指出，MEMS光开关"具有响应速度快、集成度高、插入损耗低以及可扩展性好等特点，展现出巨大的应用潜力"。

从最初的实验室样品到如今的商用产品，MEMS光开关经历了二十多年的技术发展和市场验证。随着工艺技术的进步与系统设计的优化，MEMS光开关有望在更多领域中发挥重要作用，成为构建下一代光通信基础设施的核心部件之一。对于光通信行业而言，MEMS光开关不仅是一种技术选择，更是向着更高集成度、更低功耗、更智能化的光网络演进的重要推动力量。
