线性稳压器IC的过电流保护与过热保护

来源:Rohm(罗姆)

作者:-

发布时间:2025-08-25

阅读量:4

BDxxIC0系列具有过电流保护(OCP)和过热保护(TSD)功能。本文将介绍其过电流保护功能,下一篇将介绍其过热保护功能。


线性稳压器IC的过电流保护(OCP)

线性稳压器IC配备了过电流保护(OCP:over current protection)电路,以防止当输出端与GND短路时流过的过电流导致IC损坏。该保护功能旨在防止IC损坏,但并非用来保护供电对象IC或应用设备。如果要保护设备,则需要配备保险丝或限流器件。


BDxxIC0系列的过电流保护特性如下图所示,因其呈“フ”形特性,常被称为“折返(foldback)特性”。图中的A点为过电流保护功能启动时的电流值,参考值约为2A。过电流检测值存在一定波动,但其下限值不会低于技术规格书中推荐的输出电流最大值(BDxxIC0系列为1A)。当然,若输出电流在低于最大值时被限流,将导致无法满足产品规格要求。


线性稳压器IC的过热保护(TSD)

过热保护(TSD:Thermal Shut down)是一种旨在防止因稳压器IC输出短路或功率损耗增大导致IC芯片温度(结温)超过最大额定值、从而避免IC因过热而损坏的保护功能。该功能与过电流保护功能一样,并非用来保护供电对象IC或应用设备免受过热影响。


BDxxIC0系列的过热保护电路会在芯片温度超过约175℃(参考值)时关闭线性稳压器的输出,通过切断输出电流来停止芯片发热,从而实现降温(参见下图)。检测过热状态的温度存在一定波动,但不会低于结温的最大额定值(BDxxIC0系列为150℃)。

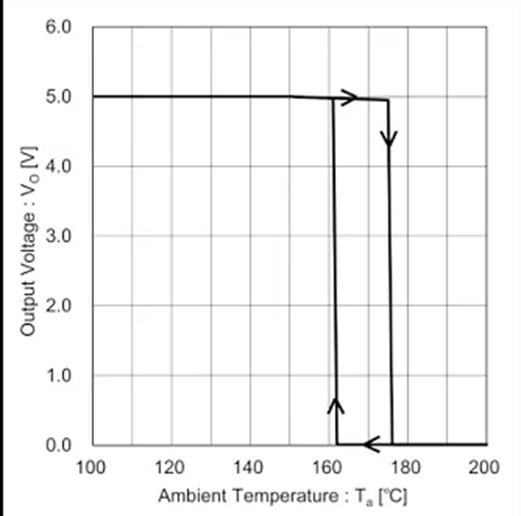

过热保护特性


线性稳压器IC的输入输出等效电路

接下来介绍最后一个项目,也就是关于线性稳压器输入输出等效电路的内容。

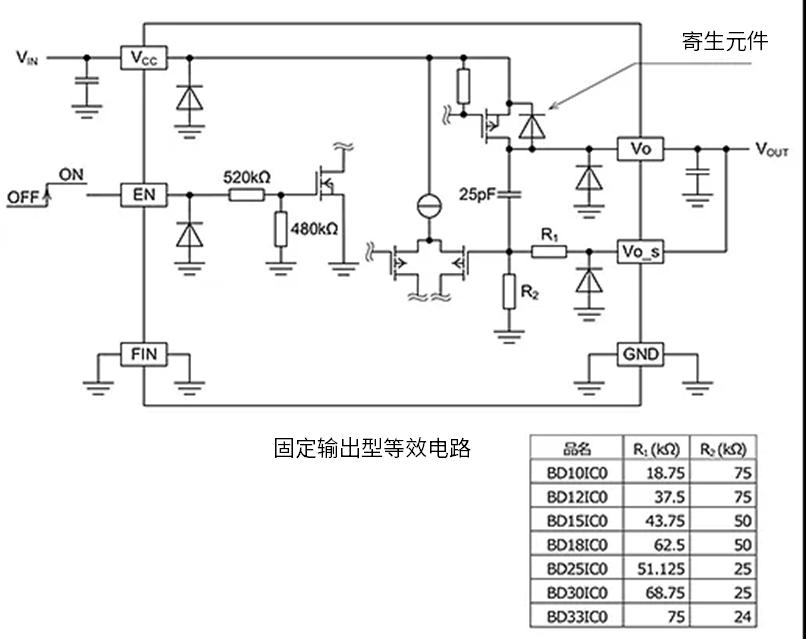

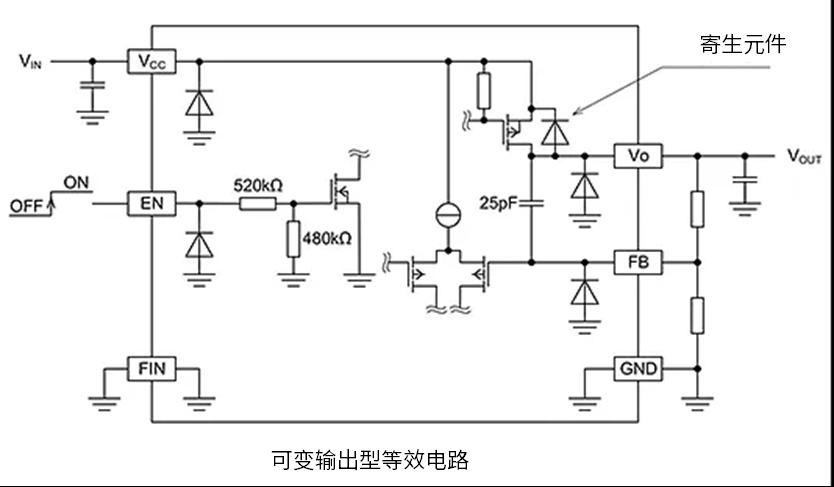

下面是BDxxIC0系列可变输出型和固定输出型的输入与输出等效电路图。通过等效电路图,可以大致了解各引脚间的内部连接、输出级电路和输入级电路的基本结构等整体架构。当然,实际电路会更加复杂,但等效电路有助于了解产品特性和行为。
