拆解小米SU7动力电池BMS
来源：汽车开发圈
发布时间：2025-07-28
阅读量：0

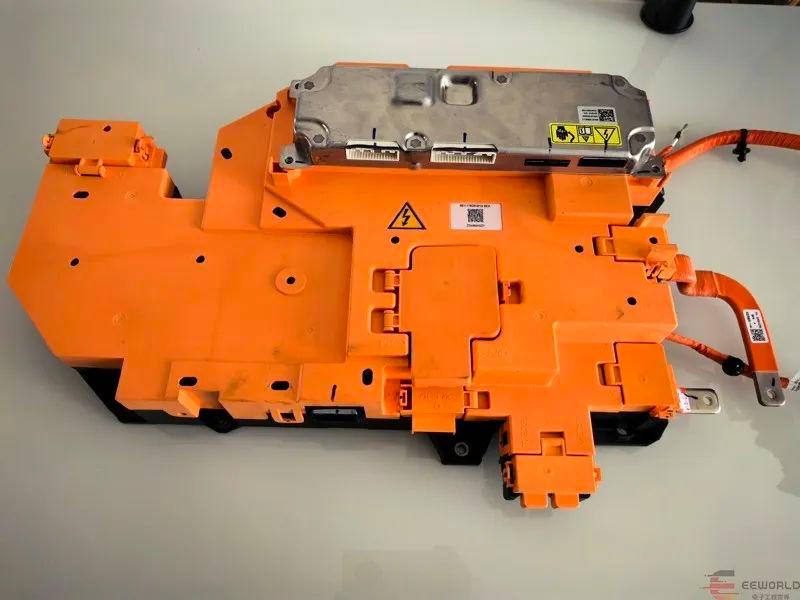

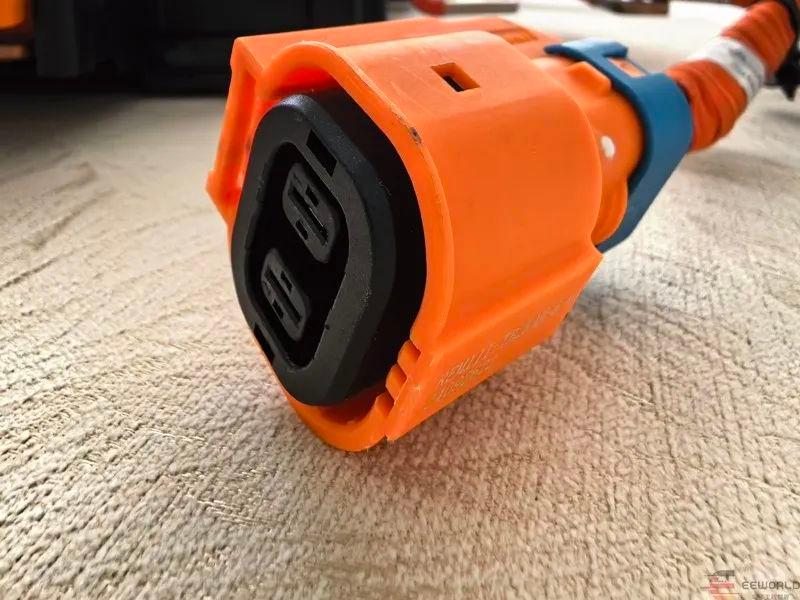

拆解小米SU7的动力电池BMS单元，很重，里边有大量的导电铜排，到货运费70+。

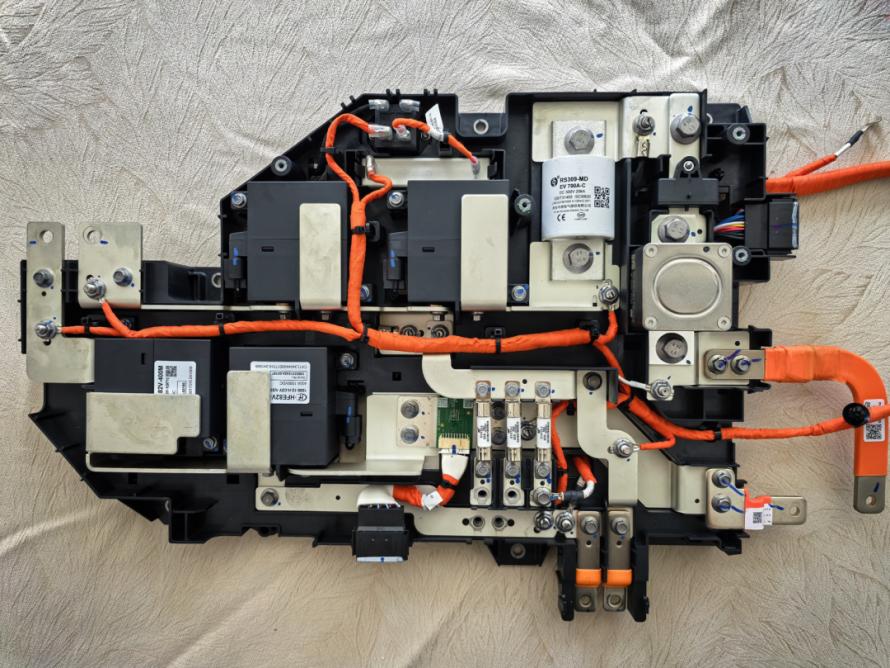

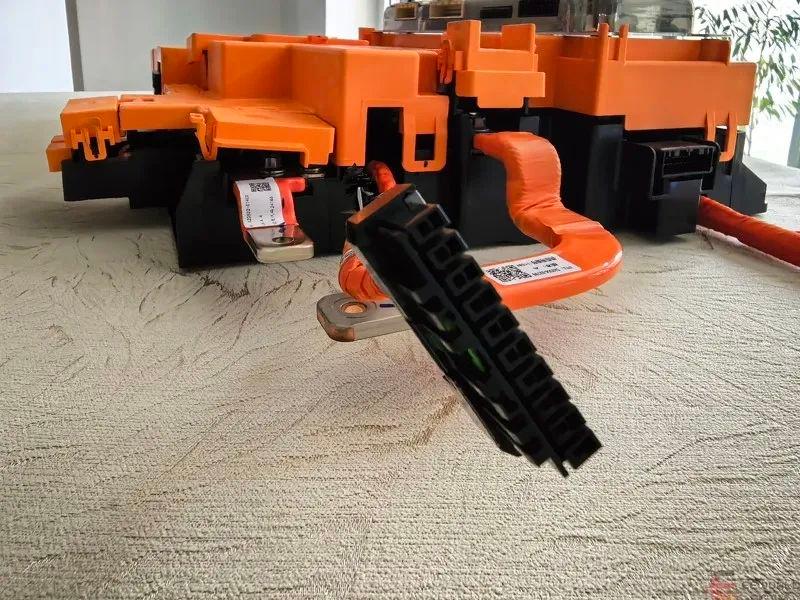

外边是一个BMU模块，拆开上盖里边都是一些功率器件，比如爆炸保险丝、继电器、电流传感器等等。

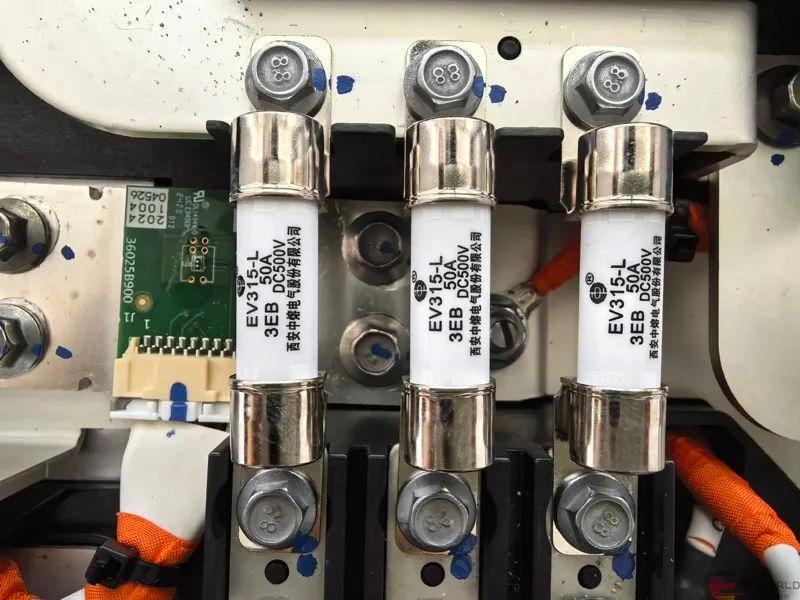

保险丝基本都是西安中熔电器的，这里有3颗50A的保险丝，左边的绿色板子应该是检流电阻，几百安的我也是第一次见，含铜量非常高。

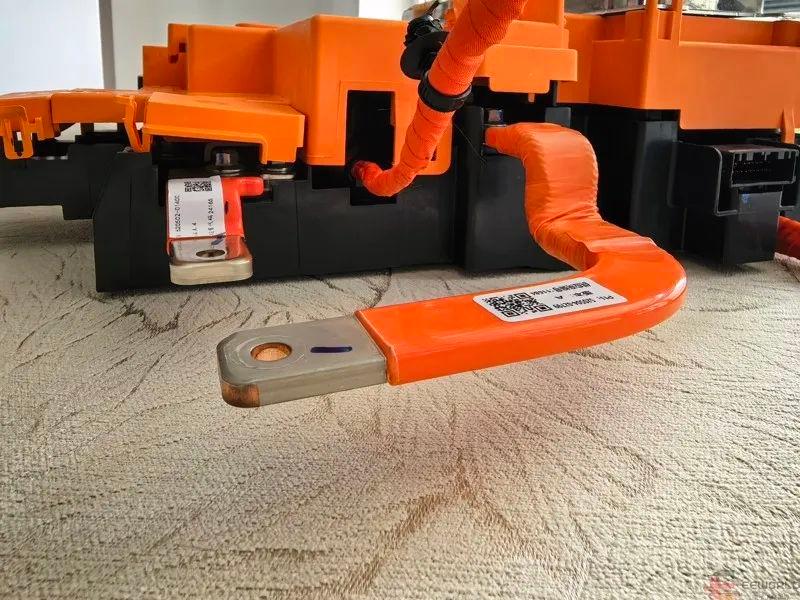

功率部分都是用的这种又厚又重的镀银大铜排，用料很扎实。

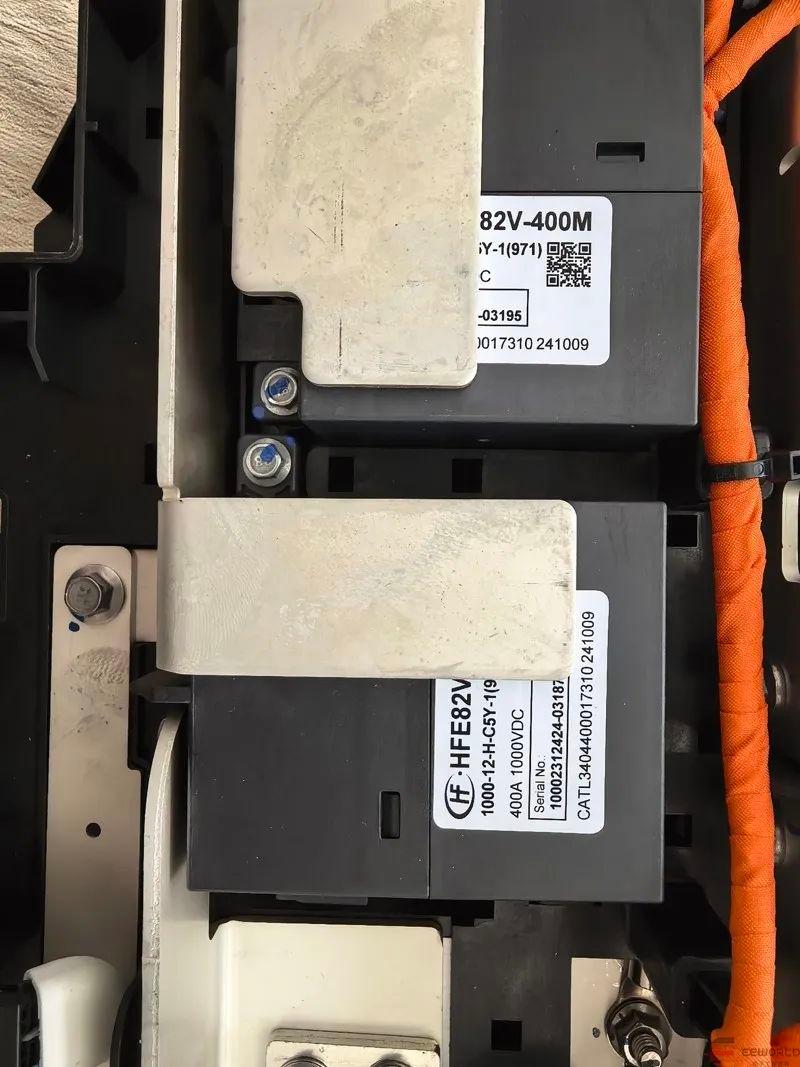

路径管理使用4颗400A 1000V的宏发HFE82V-400M继电器。

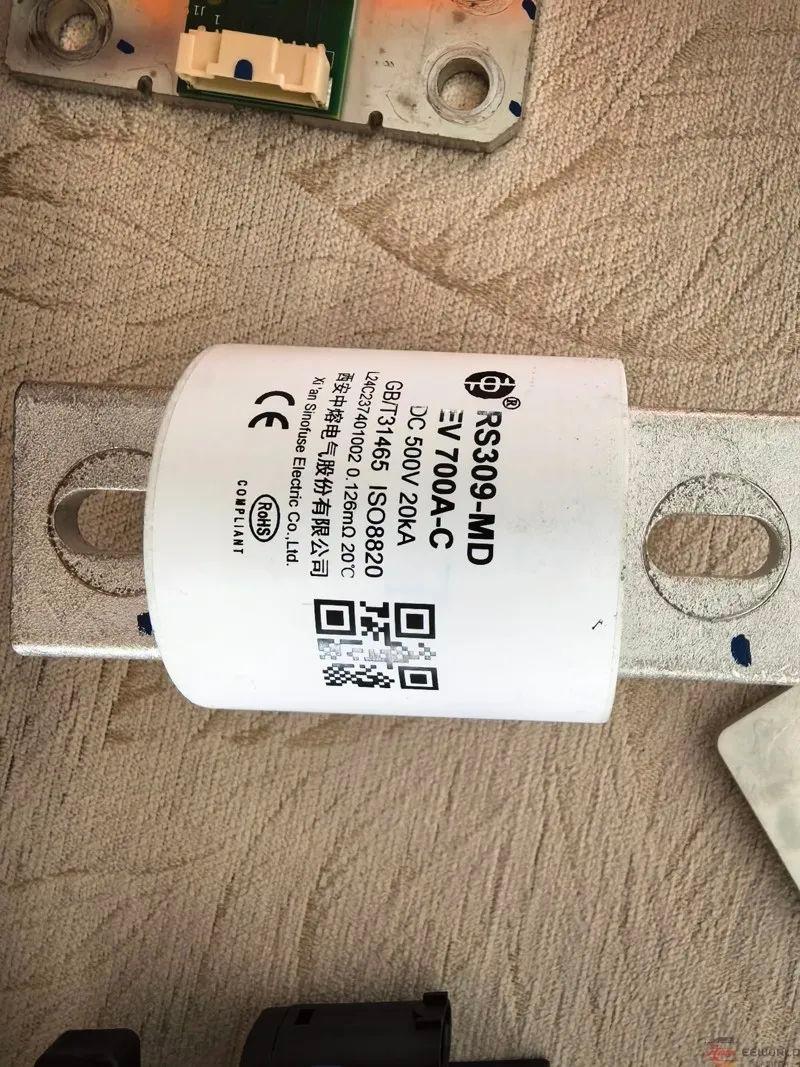

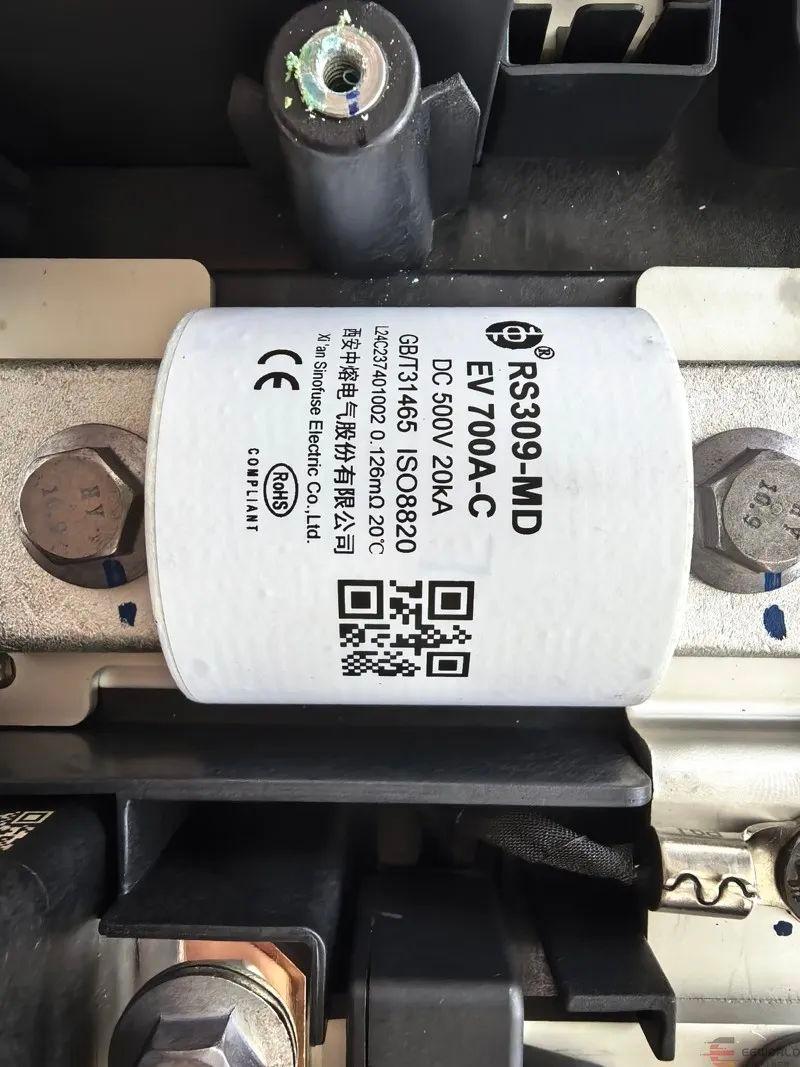

大电流保险丝也非常重，使用的是西安中熔的RS309-MD EV 700A-C，额定电流应该是700A。

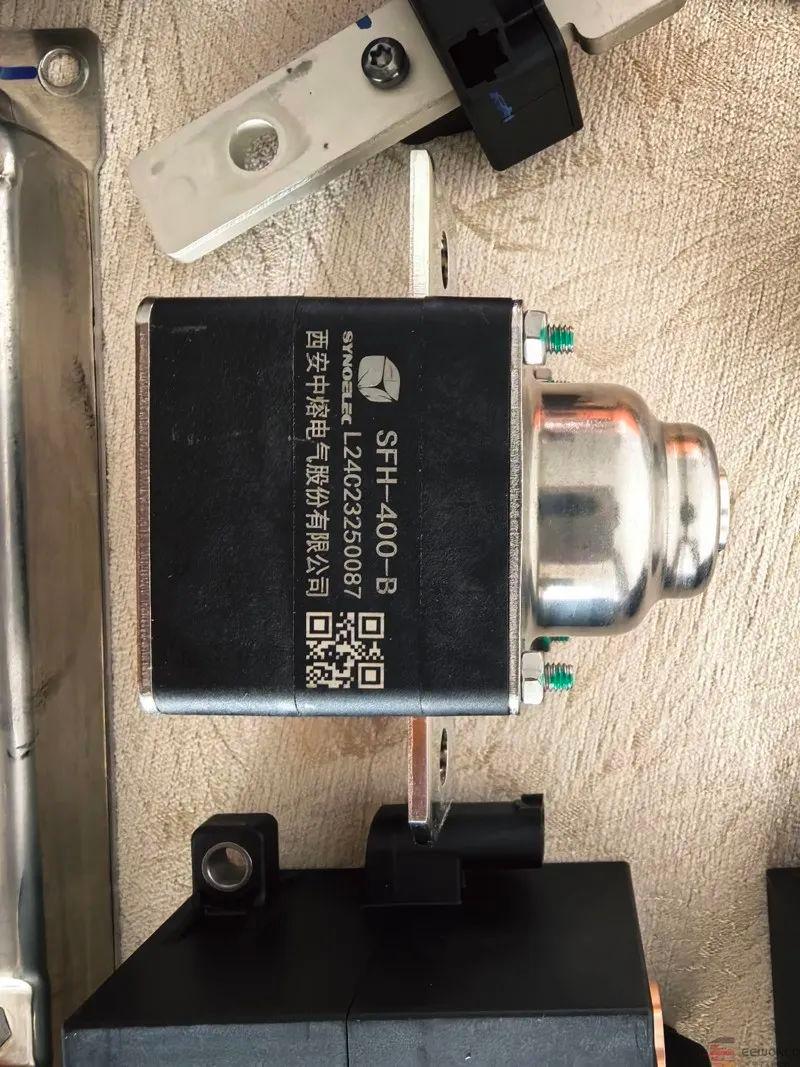

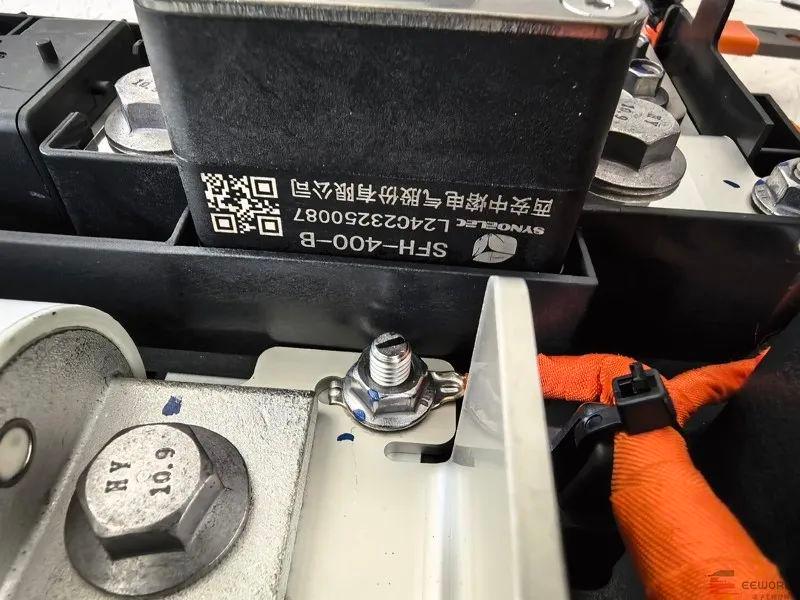

在这个保险丝的前端还串联了一个型号是SFH-400B的疑似pyrofuse爆炸保险丝，类似安全气囊通电就会炸断铜排。

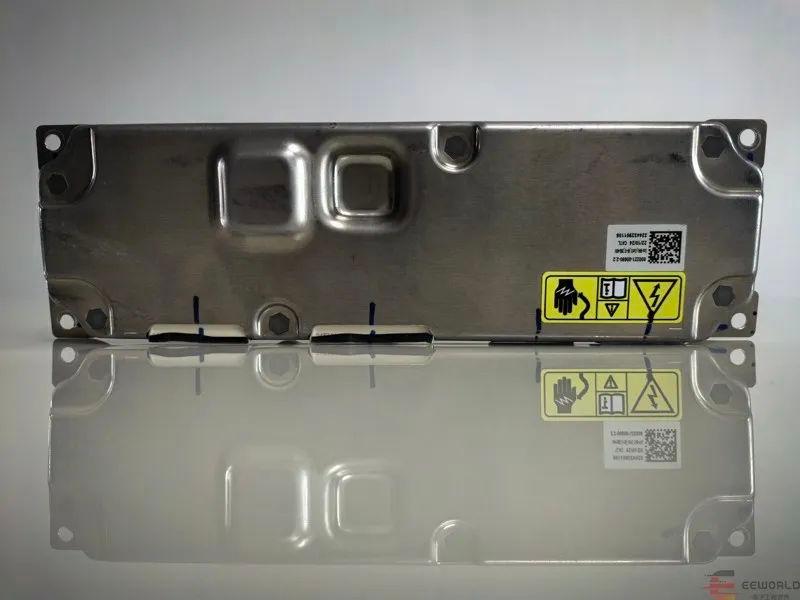

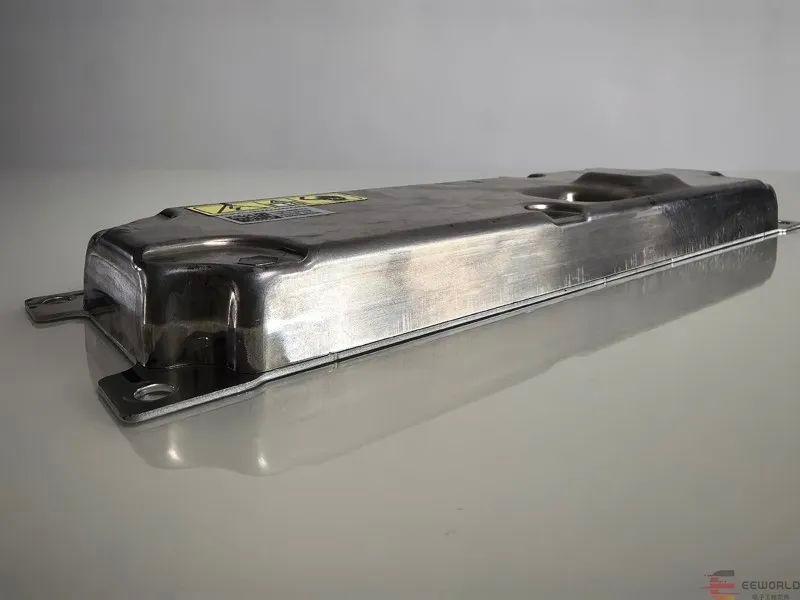

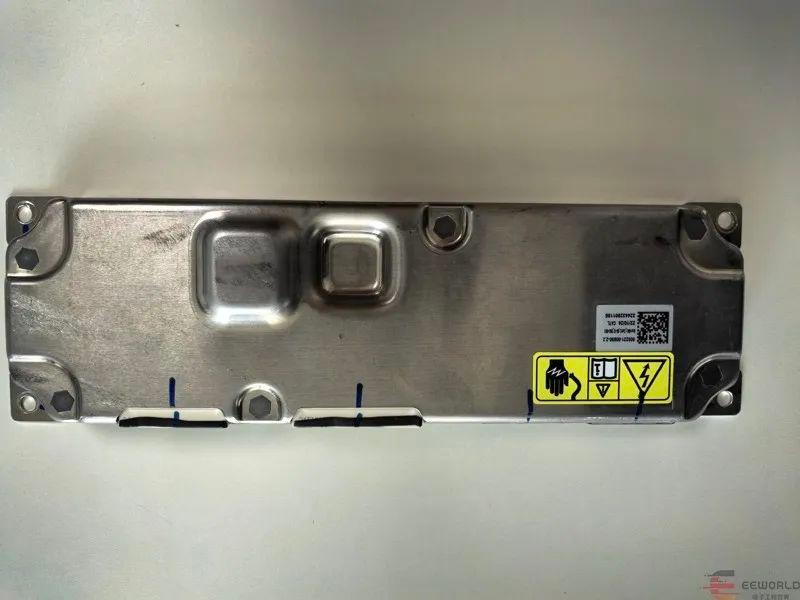

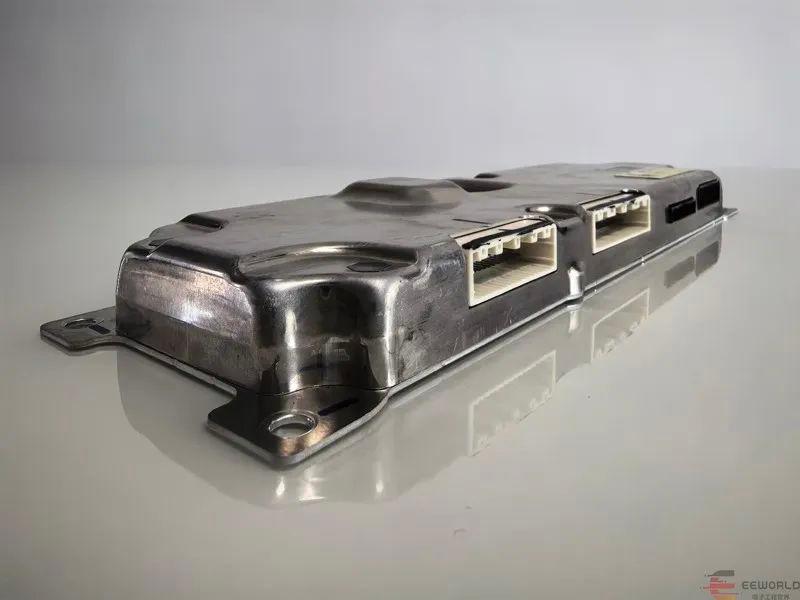

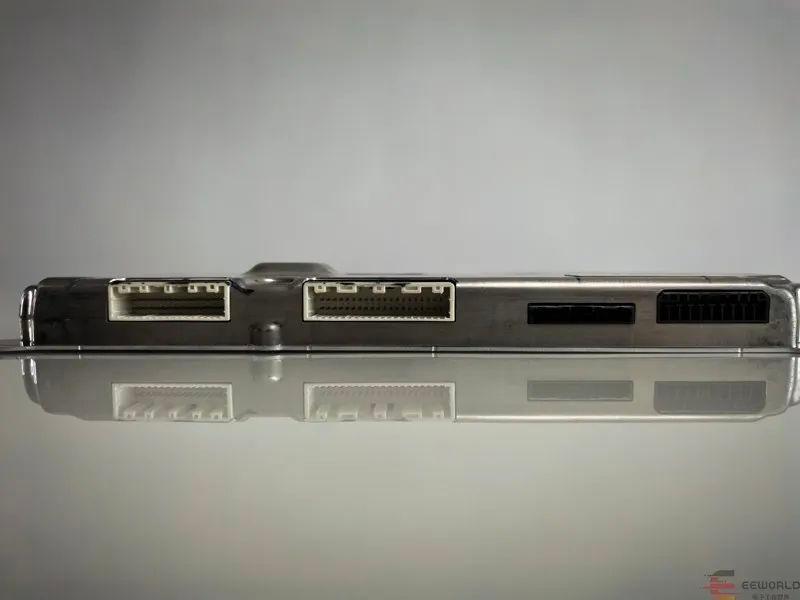

核心控制单元是下边这个金属盒里的BMU。
和那些大铜排相比，它就显得比较单薄了。

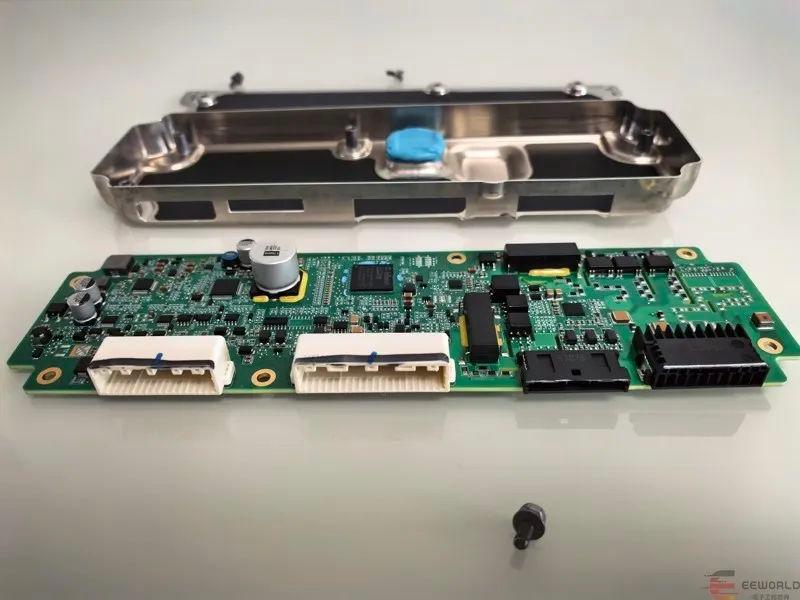

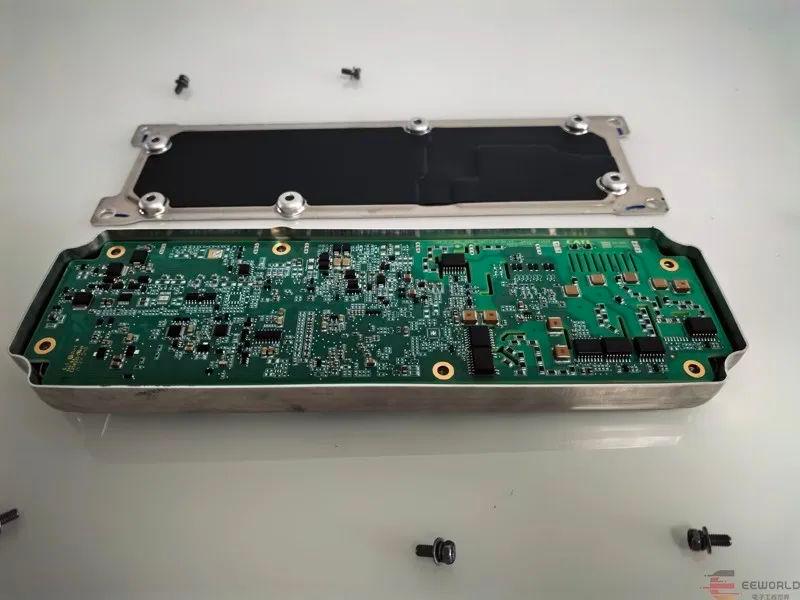

拆开比较容易，拧下几颗螺丝就能打开外壳取出里边的电路板。

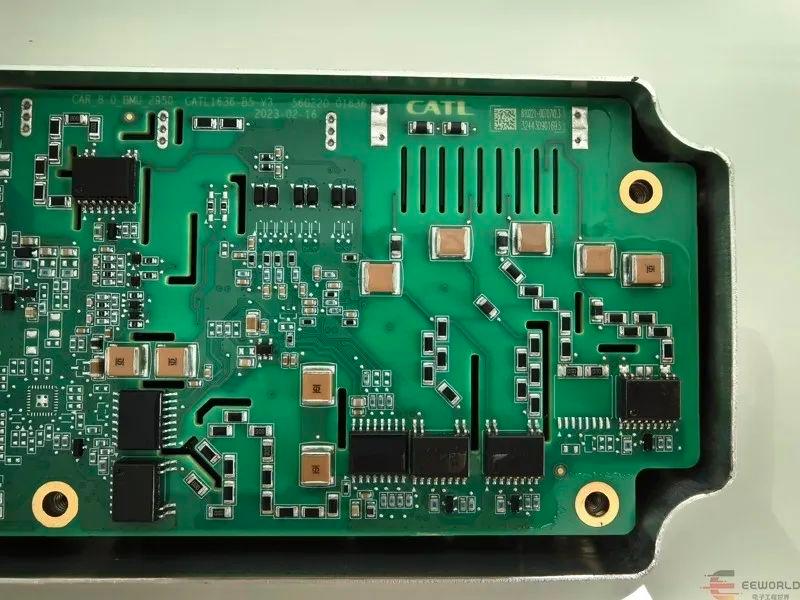

里边做了三防处理，部分芯片丝印看起来比较费劲。

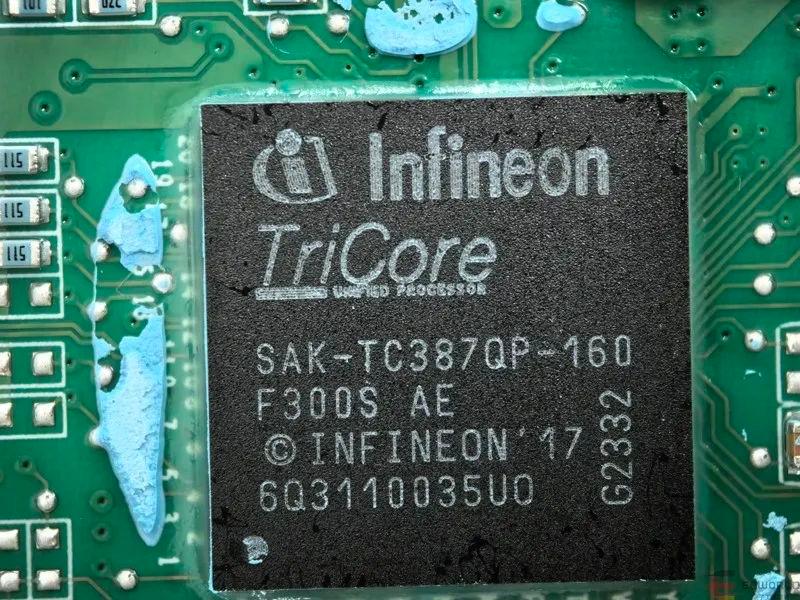

主控是英飞凌的SAK-TC387QP-160,

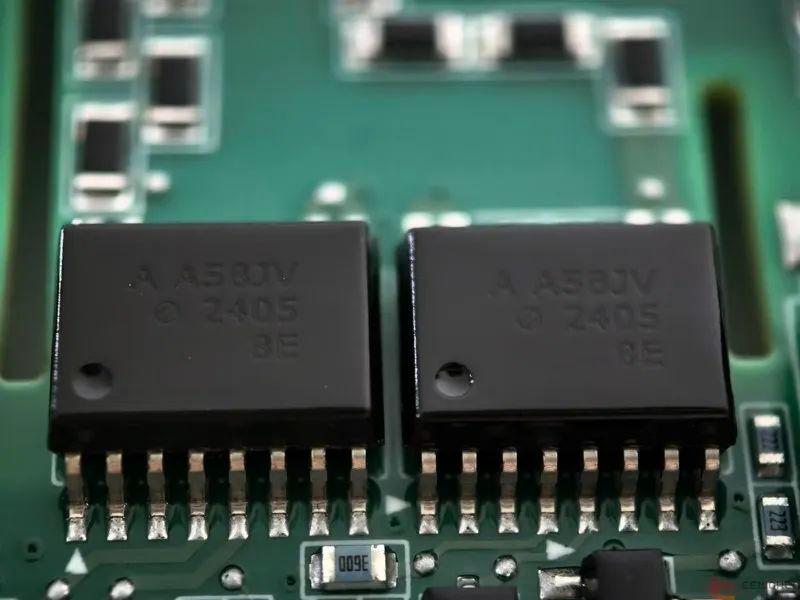

板子上有一些丝印是A58JV的芯片，是BROADCOM公司的Automotive Photo MOSFET with R2Coupler™ Isolation(光耦合MOSFET)。

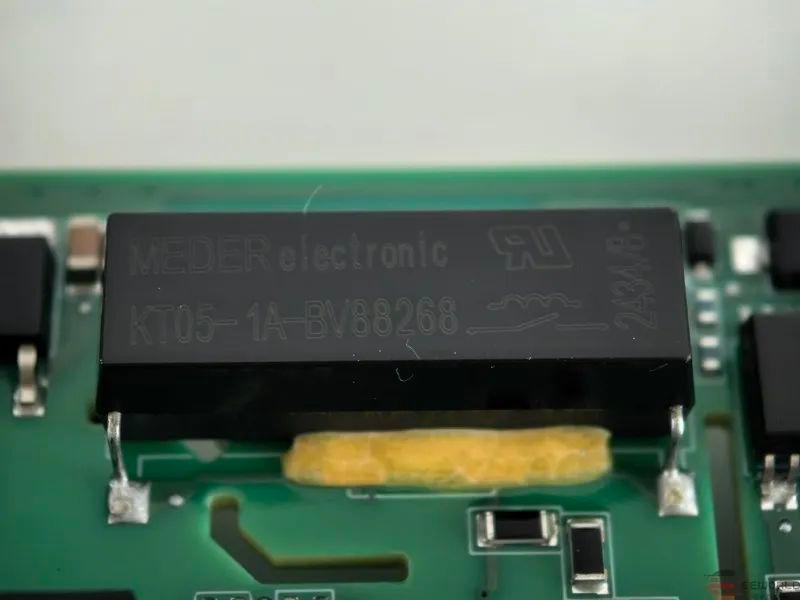

除了光耦板子上也会用到继电器，这些应该都是用来控制高压电路的。

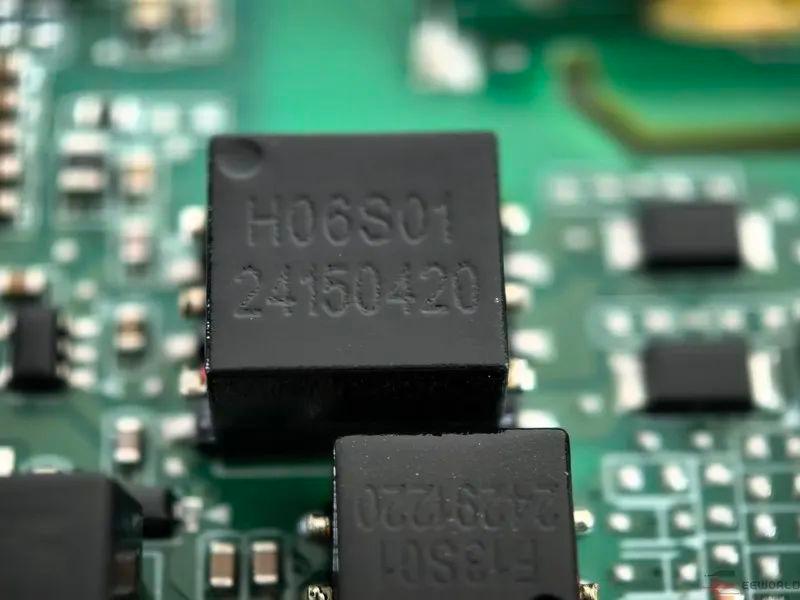

也会有一些大高个找不到资料。

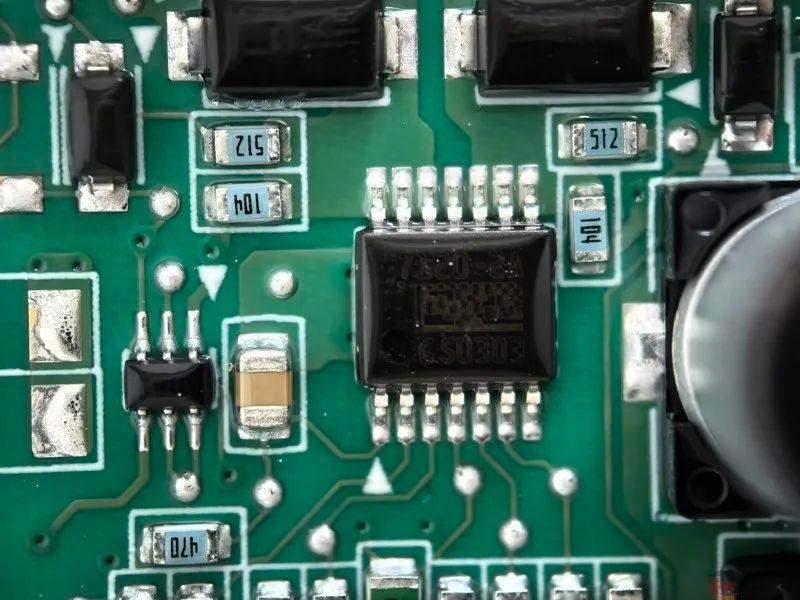

7120-2A是英飞凌的bts7120-2，是一款智能高侧电源开关，提供保护功能和诊断。

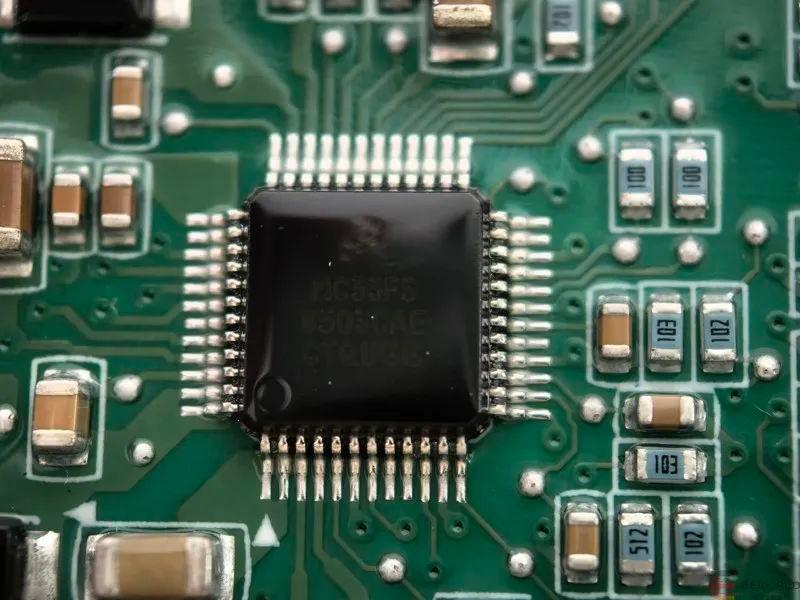

MC33FS6503CAE是是飞思卡尔（NXP)的FS65 系统基础芯片 （SBC） 为 MCU 供电，并通过 DC-DC 开关稳压器、线性稳压器和 超低功耗模式。

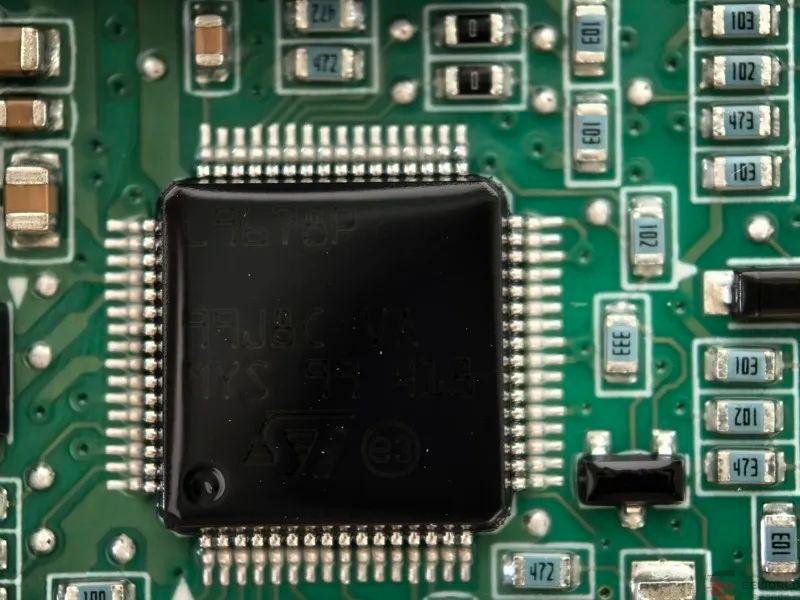

L9678P是ST的车用型用户可配置安全气囊IC，不太清楚它是不是用来控制那个pyrofuse保险丝的。

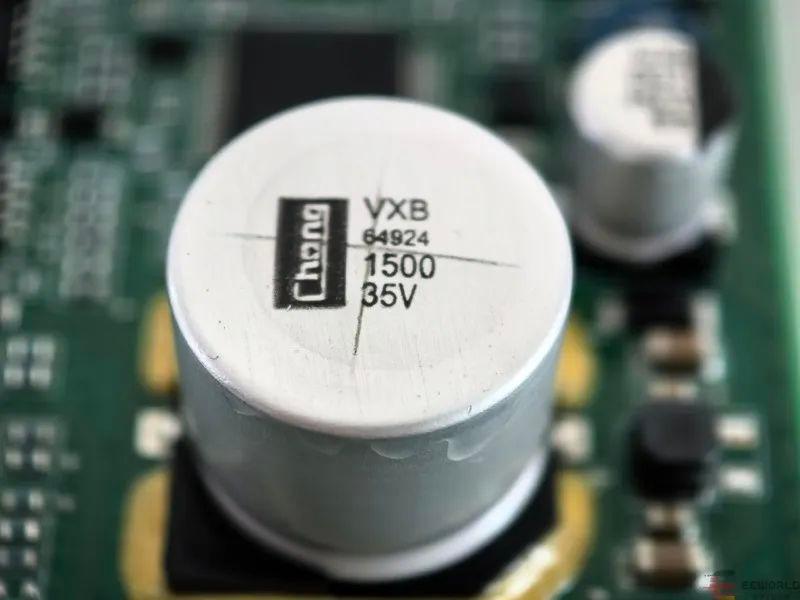

能看清丝印的芯片大概就这些，还有一个显眼包是这颗35V的大电容。
拆下来的pyrofuse。

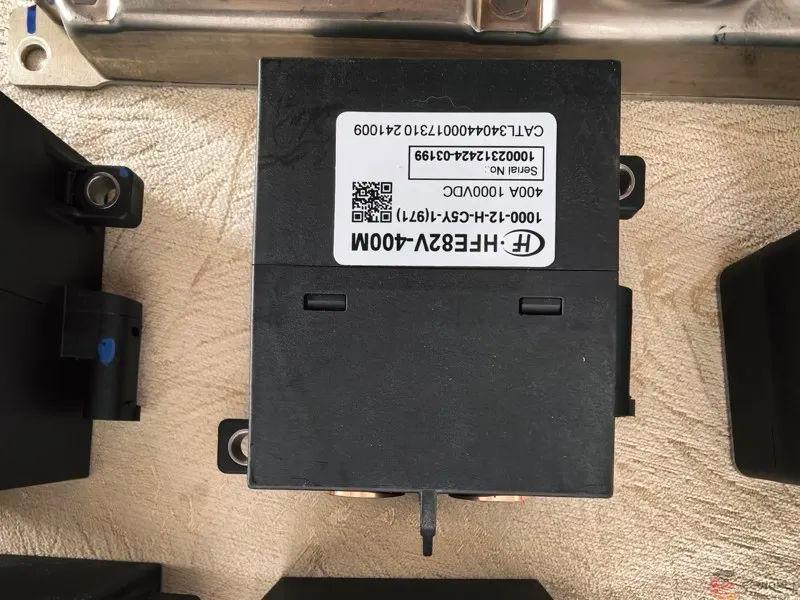

400A的宏发继电器。
700A的保险丝。

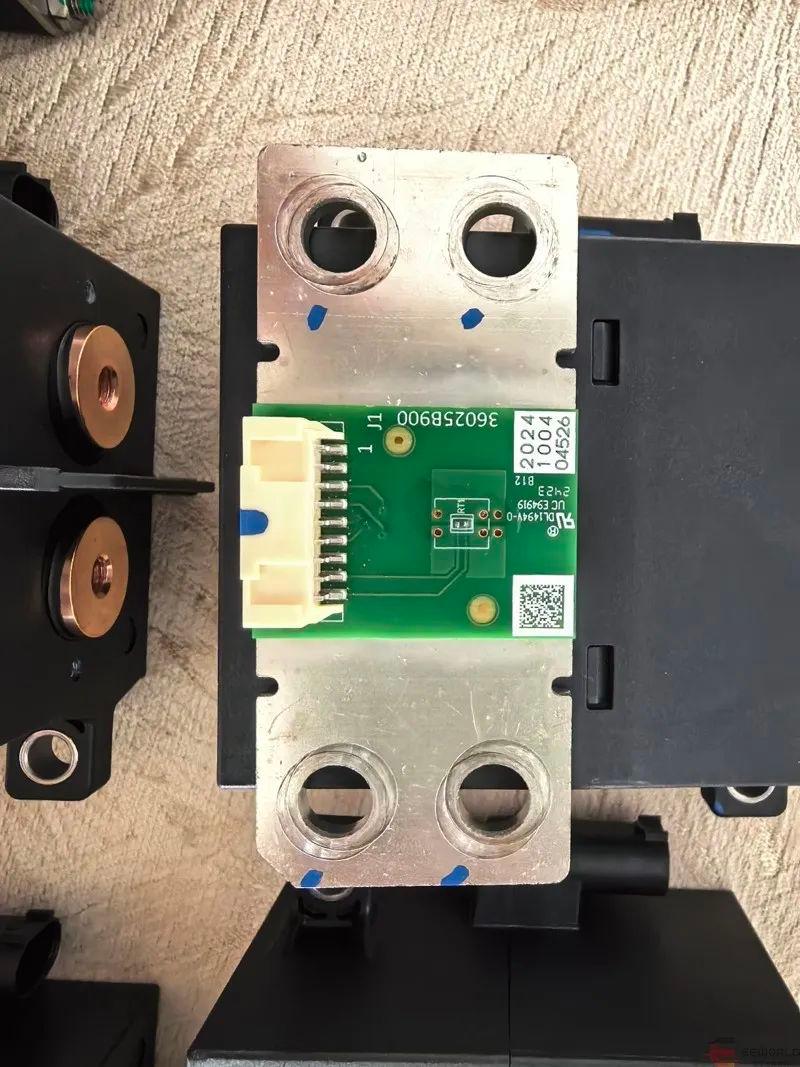

这个应该是检流电阻。

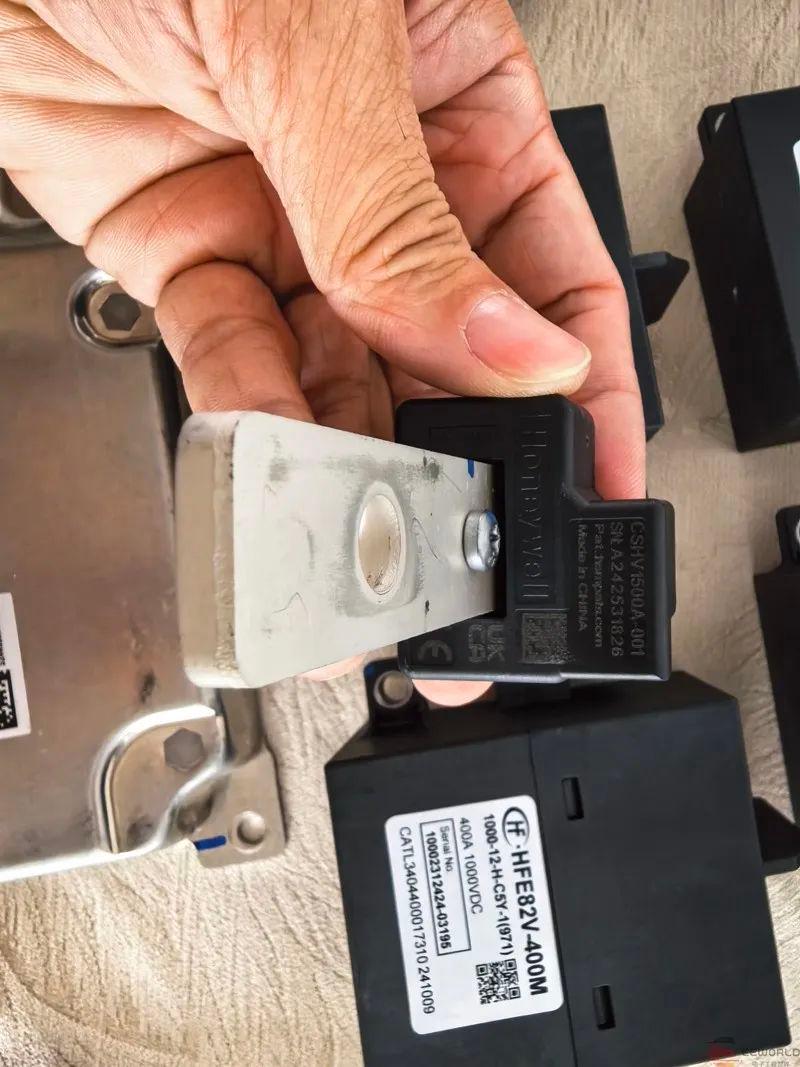

霍尼韦尔的1500A电流传感器。

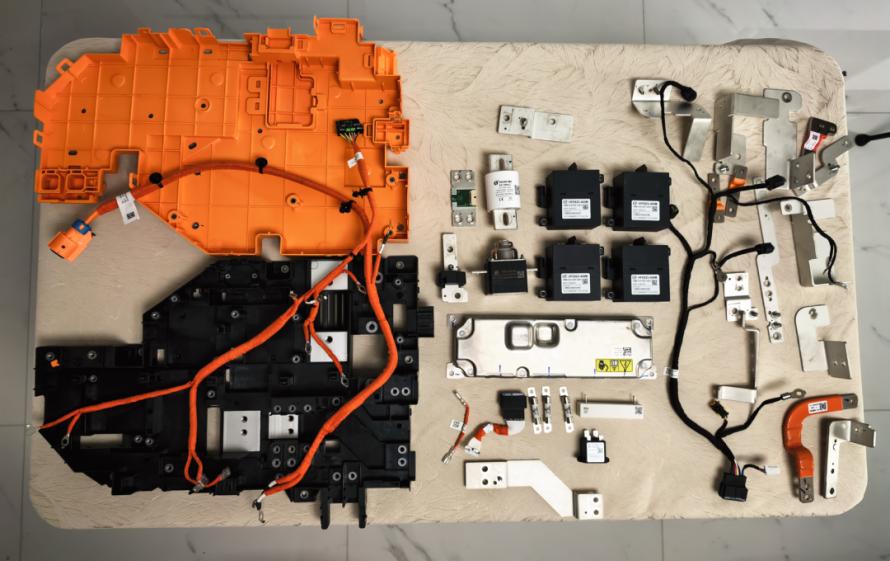

全部零件（除螺丝）几乎都在下边这张图片里了。
