在电子设备的精密构造中，电阻、电容、电感、二极管和三极管等核心元件扮演着至关重要的角色，它们如同电子设备的“血管”（负责导电）、“储能站”（储存电荷）和“开关”（控制电流），共同支撑着电子产品的顺畅运行。
深圳市健思研科技有限公司，作为嵌入式电能计量的开创者与电能计量技术方案及组件的专业供应商，自2009年起便引领着“嵌入式电能计量”行业的发展。本文将从基础入手，深入解析PCB板（主控板）这些关键元件的分类、命名规则及其核心特性，带您全面了解它们在电子世界中的重要作用。
1. 分类与特点

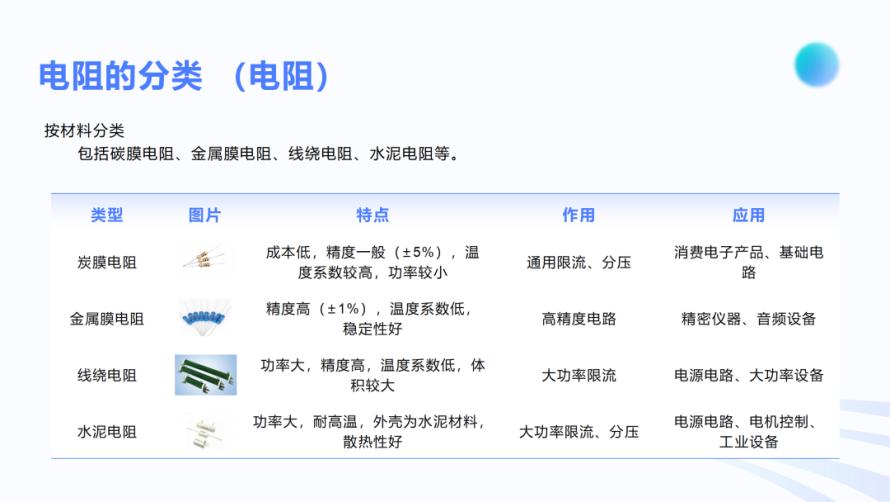

按材料分：
碳膜电阻：成本低，适用于消费电子（如充电器）。
金属膜电阻：精度高（±1%），用于精密仪器。
线绕电阻：耐大功率，常见于电源设备。
按功能分：固定电阻、电位器（可调电阻）、热敏/光敏电阻（环境感应）。
2. 命名规则
直插电阻：色环编码（四环/五环），如“棕黑红金”表示1kΩ±5%。
贴片电阻：数字代码（如“102”=1kΩ）。
3. 核心参数
阻值（Ω/kΩ/MΩ）、精度（±1%~±20%）、功率（1/4W~5W）。
4. 特性与应用
限流分压：保护LED灯、调节电压。
温度敏感：热敏电阻用于温度传感器。
1. 分类与特点

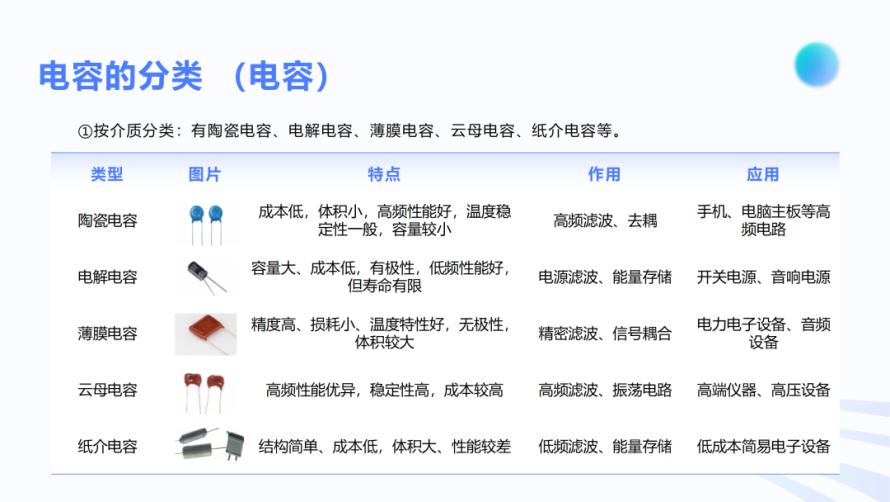

按介质分：陶瓷电容：高频性能好，用于手机主板滤波。
电解电容：大容量储能，用于电源电路。
薄膜电容：高精度，适配音频设备。

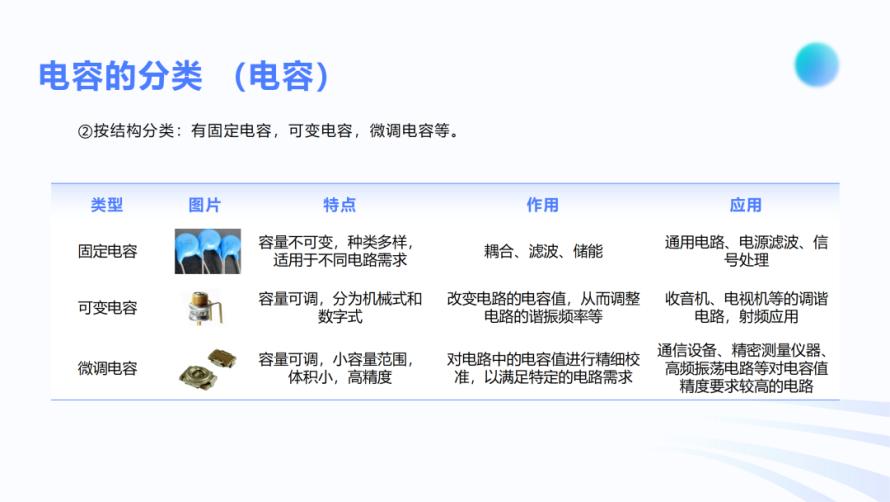

按结构分：固定电容、可变电容（如收音机调谐）。
2. 命名规则
直插电容：标称容量+电压（如“10μF-25V”）。
贴片电容：三位代码（如“104”=100nF）。
3. 核心参数
容量（pF~F）、耐压值（6.3V~100V）、损耗角（越小性能越优）。
4. 特性与应用
通交流隔直流：电源滤波、信号耦合。
储能特性：用于相机闪光灯、超级电容储能模块。
1. 分类与特点

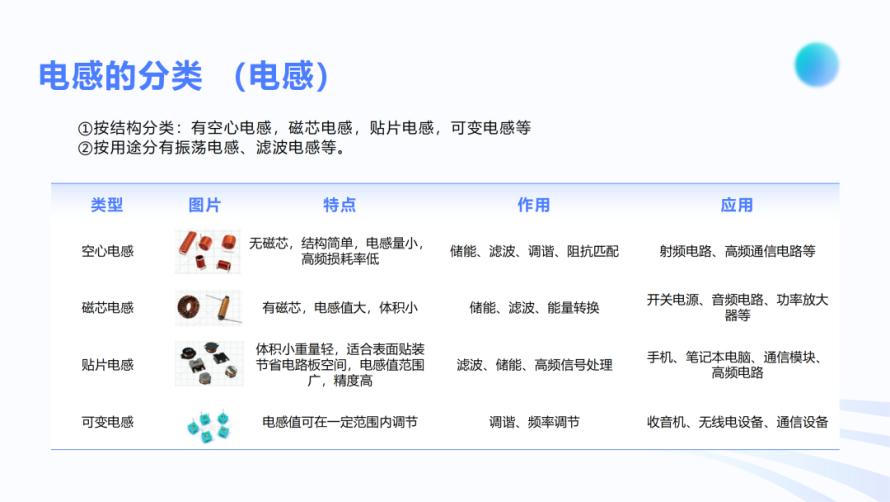

按结构分：
空心电感：高频损耗低，用于射频电路。
磁芯电感：大电感值，适配开关电源。
贴片电感：小型化，适用于手机主板。
2. 命名规则
型号标注电感值与封装（如“L-10μH-0805”）。
3. 核心参数
电感量（μH/mH）、额定电流、品质因数（Q值）。
4.特性与应用
阻交流通直流：电源滤波、电磁干扰抑制。
储能与变压：用于无线充电线圈、变压器设计。
1. 分类与特点

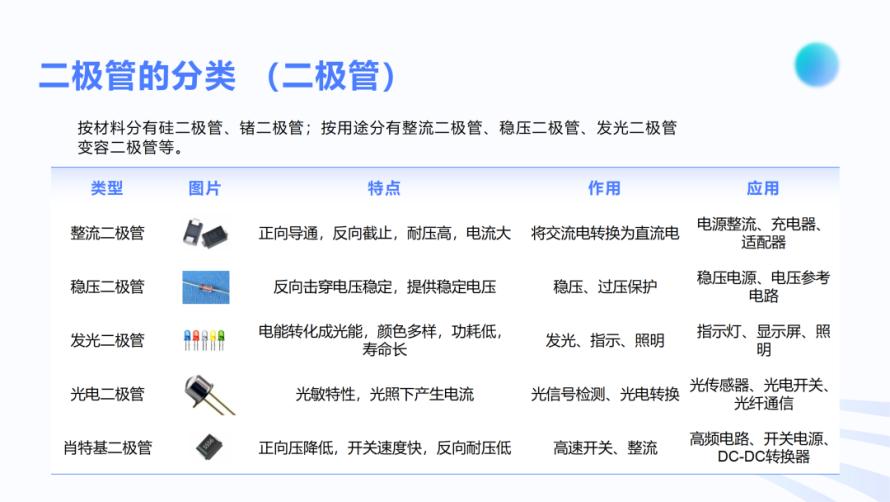

按用途分：整流二极管：交流转直流（如1N4007）。
稳压二极管：过压保护（如2CW56）。
发光二极管（LED）：节能照明与指示。
2. 命名规则
型号前缀区分类型（如“1N”为整流管，“2CW”为稳压管）。
3. 核心参数
正向电流（1A~3A）、反向耐压（50V~1000V）。
4. 特性与应用
单向导电：整流电路、防反接保护。
光电转换：LED显示屏、光敏传感器。

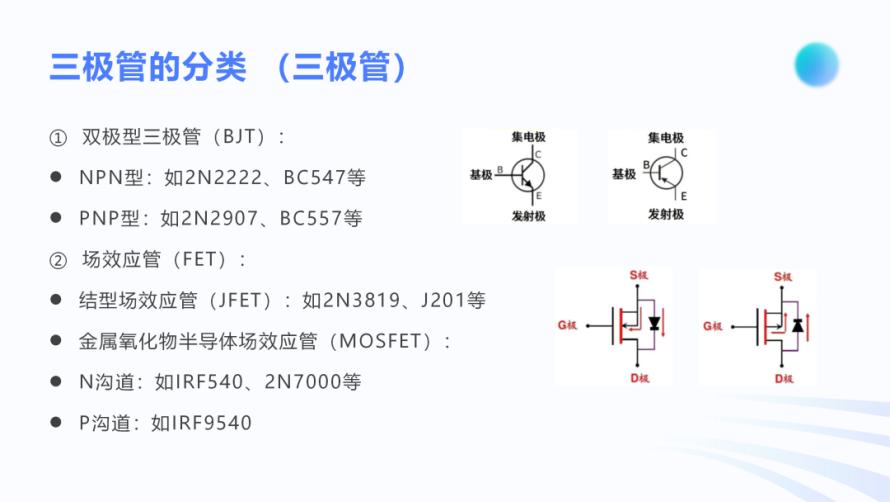

1. 分类与特点
双极型（BJT）：如NPN型2N2222（放大作用）。
场效应管（MOSFET）：如IRF540（高频开关）。
2. 命名规则
型号前缀标识类型（如“BC”为小功率管，“IRF”为功率MOS管）。
3. 核心参数
放大倍数（hFE）、耐压值（Vce）、开关速度（ns级）。
4. 特性与应用
电流放大：音频放大器、传感器信号调理。
高速开关：电源管理、电机驱动。
