如何理解射频开关IC规格书中定义的开关时间Switching Time
来源：NISSHINBO Micro Devices
发布时间：2025-05-30
阅读量：0

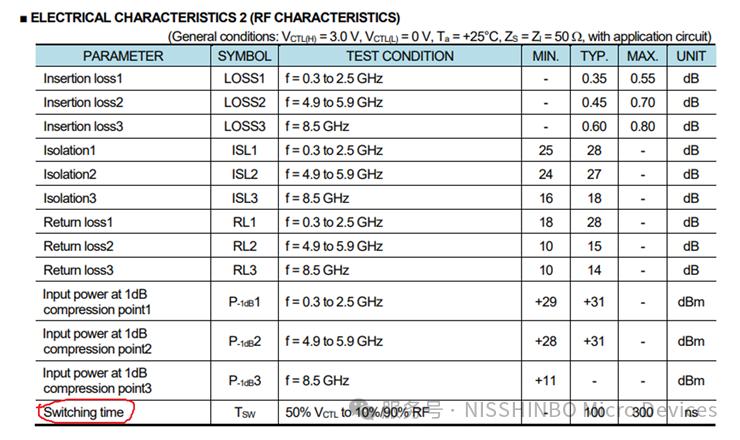

射频开关芯片类似天线和内部处理电路之间的桥梁，切换各类射频信号的发射或者接受，在2G/3G/4G/5G蜂窝通信系统、Wi-Fi、蓝牙、GPS等系统中，均是不可或缺的器件。射频开关芯片除了插损，隔离度等指标外，还有一个较为重要的指标switching time，以日清纺微电子的车规SPDT开关NJG1801BKGC-A为例，其规格书标称开关时间在100ns左右。
除了switching time之外，还有几个和时间相关的指标
上升时间 RISE TIME
下降时间 FALL TIME
开启时间 ON TIME
关断时间 OFF TIME
SWITCHING TIME也称为port-to-port switching time
（射频开关端口到端口的切换时间）其定义如下

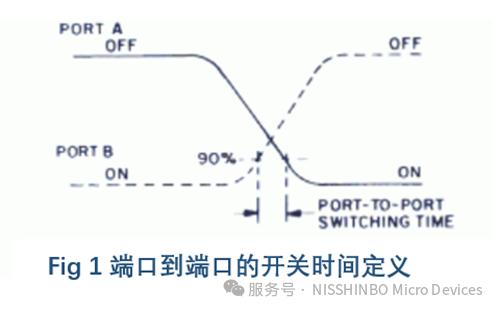

从将要关闭的端口（Port B）的RF功率水平下降到其原始值的90%处开始，到将要开启端口Port A的RF功率水平上升到其最终值的90%之间的时间间隔。见图 1
RISE TIME 上升时间（ＴＲ）

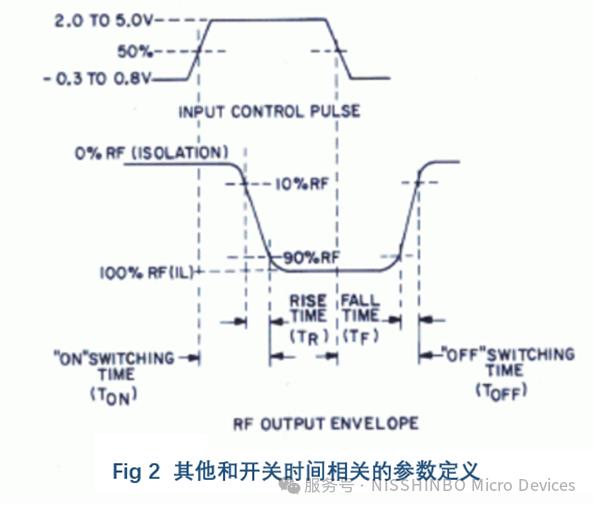

是指射频开关从关闭状态切换到打开的过程中，RF功率从10%到90%时所需要的时间，见图2
FALL TIME 下降时间 (TF)
是指射频开关从导通状态切换到关闭的过程中，RF功率从90%降至10%时所需的时间
ON TIME 开启时间(TON)
是指射频开关从关闭切换到打开过程中，从输入控制信号幅值50%处到RF功率升至90%时所需的时间
OFF TIME 关断时间（TOFF）
是指射频开关从开启切换到关闭的过程中，从输入控制信号幅值50%处到RF功率降至10%时所需的时间
