 在当今快速发展的科技时代,作为信息获取的关键元件,其重要性不言而喻。其中,压力作为触觉传感的核心部件,凭借其高精度、高灵敏度的特性,在机器人技术、钢铁化工、智慧城市等多个领域发挥着举足轻重的作用。在众多类型的压中,可控硅压以其独特的优势,逐渐成为市场关注的焦点。本文将展开介绍可控硅的技术特点、应用领域等,为MEMS器件研究作参考。



一、压力传感器的分类与可控硅压力传感器的优势

 压力传感器,作为测量压力变化并将其转换为电信号输出的装置,其种类繁多,各具特色。目前市场上主流的压力传感器大致可分为以下几类:

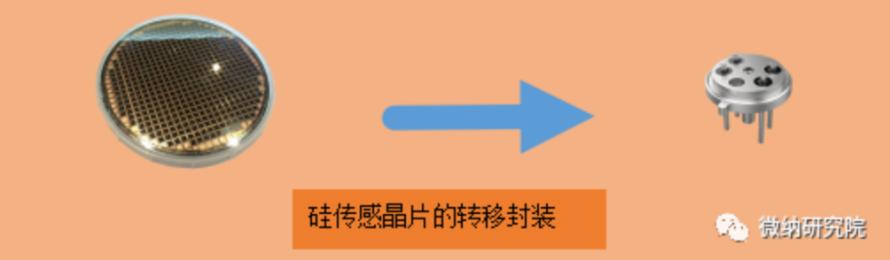

【MEMS器件】可控硅压力传感器,你知道多少?1



电阻应变式压力传感器

通过测量应变片电阻值的变化来反映压力变化,具有结构简单、成本低廉的优点,但精度和稳定性相对有限。



压电式压力传感器

利用压电效应将压力转换为电信号,响应速度快,但存在电荷泄漏问题,需持续供电以保持测量准确性。



电容式压力传感器

通过测量电容极板间距变化来感知压力,具有高精度和稳定性,但易受温度影响,需进行温度补偿。



光纤式压力传感器

利用光纤传输光信号进行压力测量,抗干扰能力强,但成本较高,适用于特殊环境。



可控硅压力传感器

作为本文的重点,可控硅压力传感器结合了技术的优势,具有体积小、稳定性强、环境适应能力强以及加工生产成本低(易于批量化生产)的特点。这些优势使得可控硅压力传感器在电子、卫生医疗以及航空航天等高要求领域得到了广泛应用。



二、可控硅压力传感器的技术特点与应用实例

可控硅压力传感器之所以能在众多传感器中脱颖而出,得益于其独特的技术特性。首先,其三维机械结构为设计提供了更多可能性,使得产品能够根据不同的应用场景进行定制化设计。其次,多样的制造技术使得可控硅压力传感器能够满足从低成本消费类应用到高可靠性航空领域的广泛需求。

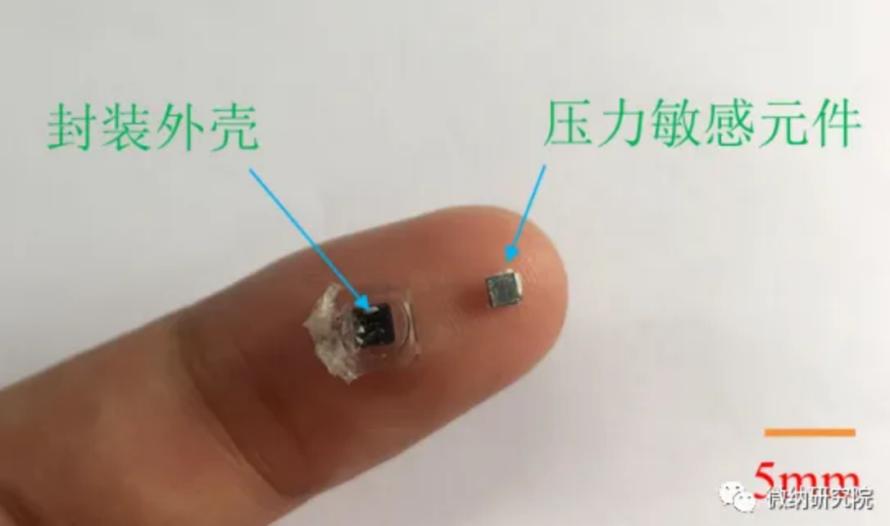

【MEMS器件】可控硅压力传感器,你知道多少?2



在汽车电子领域,可控硅压力传感器被广泛应用于轮胎压力监测、发动机机油压力检测等,提高了车辆的安全性和燃油效率。在卫生医疗领域,它们被用于血压监测、呼吸机压力控制等,确保了的准确性和可靠性。而在航空航天领域,可控硅压力传感器则用于飞行器的姿态控制、舱内压力监测等,为飞行安全提供了有力保障。

【MEMS器件】可控硅压力传感器,你知道多少?3



三、封装技术的挑战与解决方案

尽管可控硅压力传感器具有诸多优势,但其封装技术的复杂性却是不容忽视的问题。与传统芯片封装相比,可控硅压力传感器不仅需要考虑电源分配、信号分配和散热等基本问题,还需特别关注过载保护、低功耗、温度补偿以及对封装环境的严格控制。



过载保护与低功耗

由于压力传感器需要与被测介质直接接触,可能面临高温、高压、高腐蚀等恶劣环境,因此过载保护至关重要。同时,为了延长传感器使用寿命,降低功耗也是封装设计的重要考虑因素。

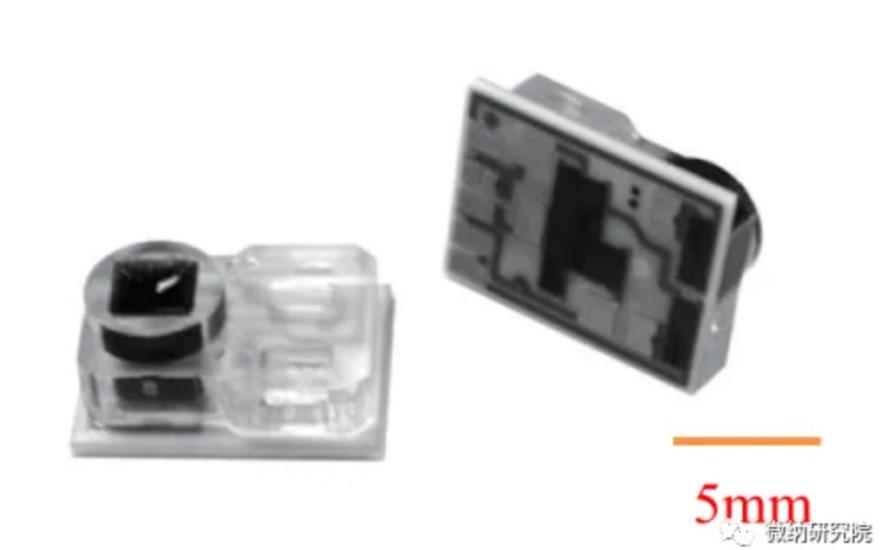

【MEMS器件】可控硅压力传感器,你知道多少?4



温度补偿

温度变化对传感器性能的影响不容忽视。因此,在封装过程中,需要采用合适的温度补偿技术,以确保传感器在不同温度下的测量准确性。



封装环境控制

可控硅压力传感器的封装环境对其性能有着至关重要的影响。前段封装工艺对加工环境的要求极高,包括温度、湿度以及空气洁净度等。为了满足这些要求,需要采用先进的封装设备和工艺,如真空封装、氮气保护等。



结构优化与工艺选择

面对不同的应用场景和性能要求,封装结构的优化和工艺的选择成为关键。例如,在汽车电子领域,需要采用抗震、抗冲击的封装结构;而在航空航天领域,则需要考虑轻量化、高可靠性的封装方案。



四、国内封装技术的现状与挑战

尽管我国在产业取得了显著进步,但在可控硅压力传感器的封装技术领域,仍面临诸多挑战。首先,国内高可靠封装设备的研发和制造能力相对薄弱,导致在关键工艺步骤上依赖进口设备。这不仅增加了生产成本,还限制了封装技术的自主创新能力。

其次,国内在贴片设备、压力控制等方面的技术差距较大。贴片设备的精度不足、压力控制不稳定等问题,容易导致芯片变形、传感器损坏等质量问题。这不仅影响了传感器的性能稳定性,还增加了生产过程中的不良率。

为了克服这些挑战,我国需要加大在半导体封装技术领域的研发投入,提升自主创新能力。同时,加强与国际先进企业的合作与交流,引进和消化吸收先进技术,推动国内封装技术的快速发展。
