TMR线性磁传感器替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性

来源:多维科技

作者:-

发布时间:2020-9-20

阅读量:1

主要产品:TMR2501、TMR2503、TMR2505、TMR2101、TMR2102、TMR2103、TMR2701,TMR2703、TMR2705、TMR2905、TMR2922线性



 性能优势:(1)工作温度区间:-55~150℃, 温度特性稳定;(2)灵敏度范围广,从0.25mV/V/G ~ 60mV/V/G;(3)低功耗,低磁滞







TMR线性磁传感器替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性1

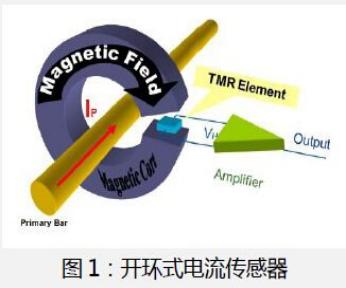

  是在电气绝缘的状态下,利用电流所产生的磁场来检测电流值的一种介于高、低电压之间的界面器件。如图1所示,当原边导体中存在电流Ip时,在导体的周围就会产生一个环绕导体的、与电流成比例的磁场。用磁传感器检测该磁场强度后,生成与电流成线性关系的电信号输出Vout ——这就是最基本的开环式 ,也被称为直测式电流传感器。当被测磁场信号较弱,或为了抑制干扰磁场时,可以采用软磁材料来聚集被测磁场,并将磁传感器探入到软磁材料内部以增强信号强度。



 为了缩短电流传感器的响应时间,改善线性误差,精确测量匝数为Np的原边电流Ip,



TMR线性磁传感器替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性2

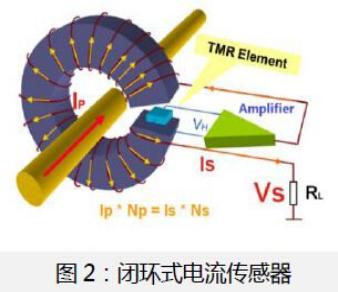

 如图所示,我们可用副边电路产生一电流Is 并流经匝数为Ns 的副边线圈来生成一个副边磁场,当该副边磁场在磁传感起部分与原生成磁场的原、副边电流的安匝数Ip* Np与Is* Ns相等。边磁场大小相等、方向相反时,磁场达到平衡状态,而根据副边电流Is和原、副边匝数比Np:Ns,就可计算出原边电流值---这就是闭环式电流传感器,也被称为磁平衡式或磁补偿式电流传感器。

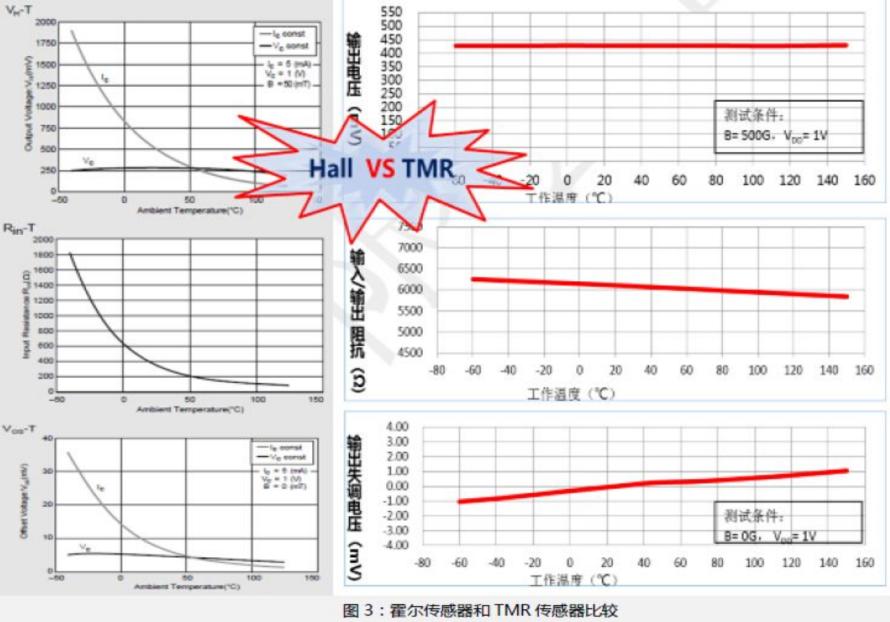

无论开环式还是闭环式电流传感器,磁传感器都是其中的关键器件,对传感器性能优劣起着至关重要的作用。目前市场上的电流传感器主要是采用传统的霍尔器件,由于 材质自身原因,霍尔器件的温度漂移量较大,一致性差,尤其在低温区变化剧烈,难以进行统一校准。动态失调消除技术的采用可部分改善霍尔器件的温度漂移,但在电路中叠加了高频噪声干扰,造成电流传感器的输出信号失真,影响整机性能。

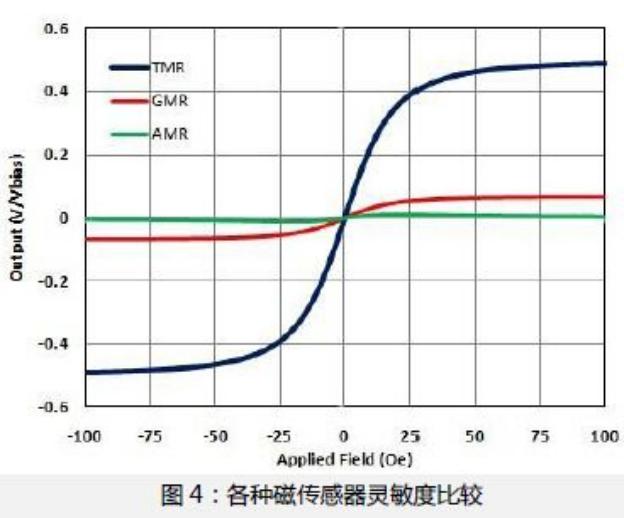

 隧道磁电阻(TMR)器件是继霍尔器件、各向异性磁电阻AMR和巨磁电阻GMR之后的新一代磁敏器件,具有低功耗、低温漂及高灵敏度的特点。在电流传感器中,采用TMR替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性。







TMR线性磁传感器替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性3
TMR线性磁传感器替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性4




TMR线性磁传感器替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性5
TMR线性磁传感器替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性6

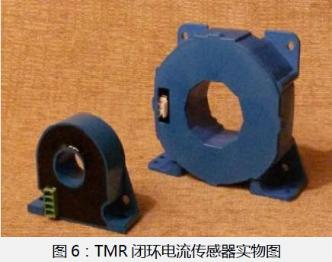

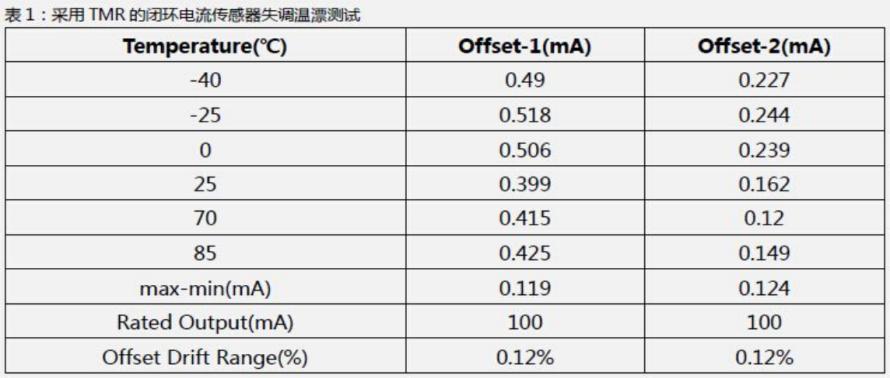

基于TMR的优异性能,闭环电流传感器可显著改善其温度漂移量。替代后,无需任何温度补偿,电流传感器在-40~85℃的温度范围内的温度漂移总量即可由原来的1~2%降至0.1~0.2%。在使用温度宽泛的场所如变频器、伺服器、电动车辆等应用时,TMR闭环电流传感器可确保在任何地区、任何季节的电流测量的精准度;特别是在风能、太阳能等 行业中,电流传感器的温度漂移可直接导致逆变器输出电能中的直流成分的增加,不仅造成能源浪费,直流成分还会消耗在变压器绕组中,造成变压器过热。电流传感器温度漂移的改善,将会给能源行业带来直接的经济效益和必要的安全性。



TMR线性磁传感器替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性7




TMR线性磁传感器替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性8

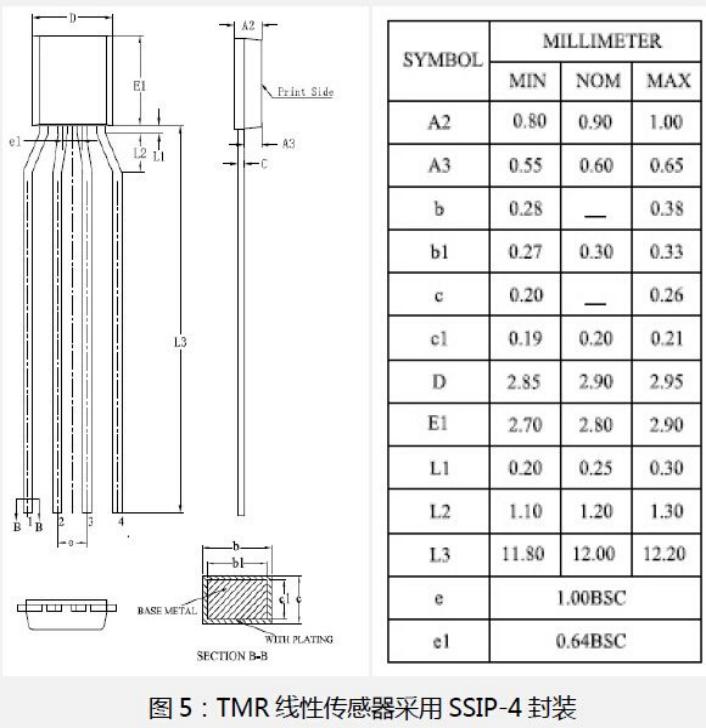

 多维科技生产的TMR2501、TMR2503、TMR2505线性传感器采用SSIP-4封装,在垂直方向测量磁场,与通行的霍尔器件完全兼容。对闭环电流传感器来说,电流传感器厂家只需改变一下磁传感器的偏置电阻值,无需更改PCB设计和产品结构既可直接替代霍尔器件。

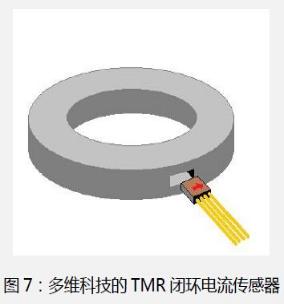

 多维科技生产的TMR2101、TMR2102、TMR2103、TMR2701、TMR2703、TMR2705、TMR2905 和TMR2922为平面方向测量磁场,配合使用纵向气隙磁芯。摆脱了断面气隙漏磁所带来的困扰,大大提升了磁芯的聚磁能力,使电流传感器的分辨率低至毫安量级,并有效遏制外来干扰。较之磁通门闭环电流传感器,TMR闭环电流传感器结构简单,抗干扰能力强,分辨率高。产品响应时间快,测量频带宽。



TMR线性磁传感器替代霍尔器件,可显著改善电流传感器的灵敏度和温度特性9




上图为闭环电流传感器的典型电路,其中原有的霍尔器件H1可以直接用TMR替代。通过调整偏置电阻R1和R2,使H1的1、3引脚间电压为1伏左右。例如:当电压为+/-15V,TMR输入电阻为6k欧姆时,若1、3引脚间电压为1V,则H1输入电流Id=1V/6k=0.17mA,偏置电阻R1及R2=(15-0.5)/0.17=85.3KΩ。



 RA和RB为上下对称结构,用于调整传感器的失调值,建议采用相同系列电阻,以降低调整电阻与磁传感器之间的温度系数差异所带来的额外误差。
