深视智能SRI5340R-P：3D激光视觉破解运输皮带检测难题

来源：深视

发布时间：2026-06-04

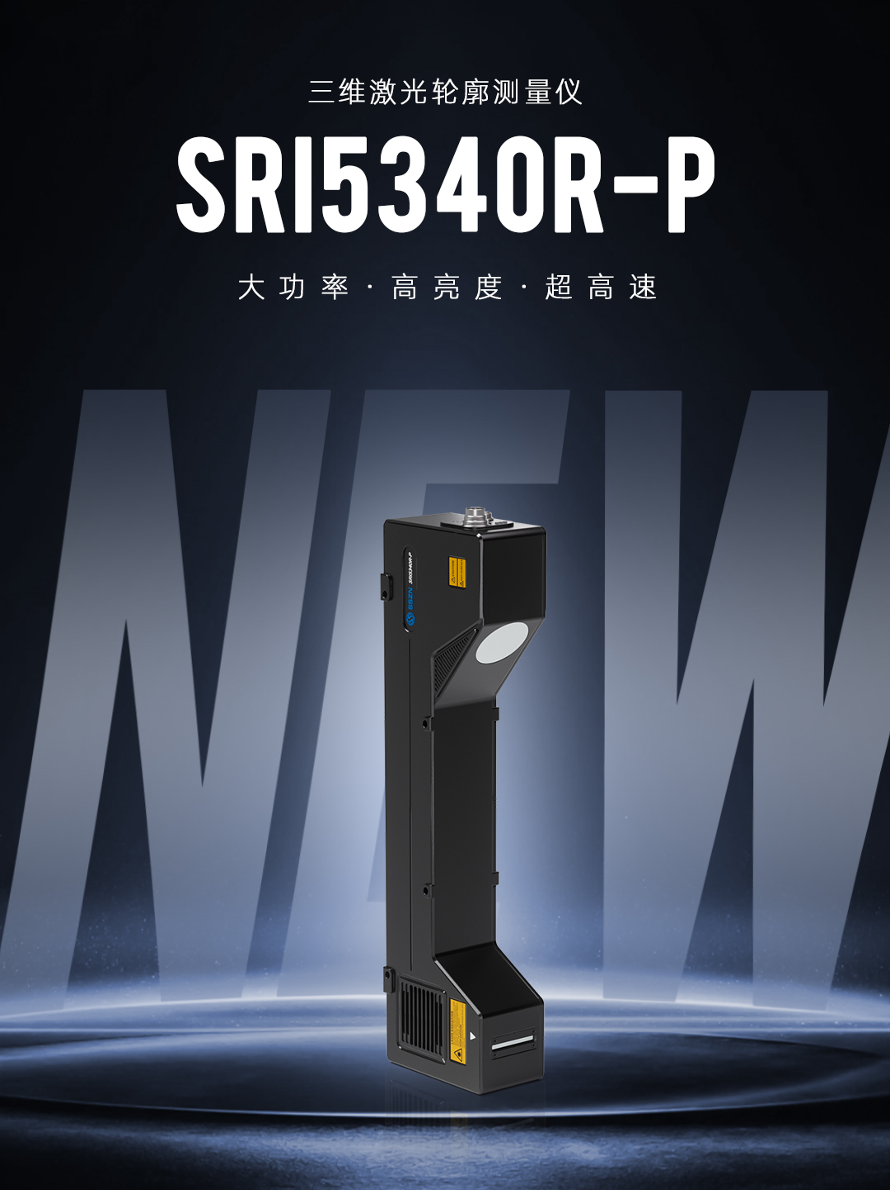

深视智能发布一体式三维激光轮廓测量仪新品SRI5340R-P，其核心技术聚焦于产品高亮度大功率，检测暗色材质表现优异，超高速200us曝光时间避免扫描拖影问题，使得成像更加清晰，广泛应用于煤矿、港口、钢厂、电厂、物流仓储等皮带输送场景。

场景应用

检测项目：煤矿皮带撕裂磨损程度

检测要求：
●撕裂：深度＞70%皮带厚度，长度＞30cm为撕裂（皮带厚度有10mm、12mm、20mm等）；
●损伤：长度＞3cm，深度＞1.5mm为损伤；
●异物：主要检测柱类/杆类异物，识别皮带上是否有金属卡扣；

检测难点：

煤矿运输皮带检测面有10~12mm防爆玻璃隔挡，同时皮带高速运转及粉尘水渍干扰的复杂工况下，传统3D视觉方案因激光功率不足导致两端掉点严重，而通过提升增益补偿的方式又会引发底噪飙升，进而影响检测稳定性与准确度。

深视智能解决方案：三维激光轮廓测量仪SRI5340R-P

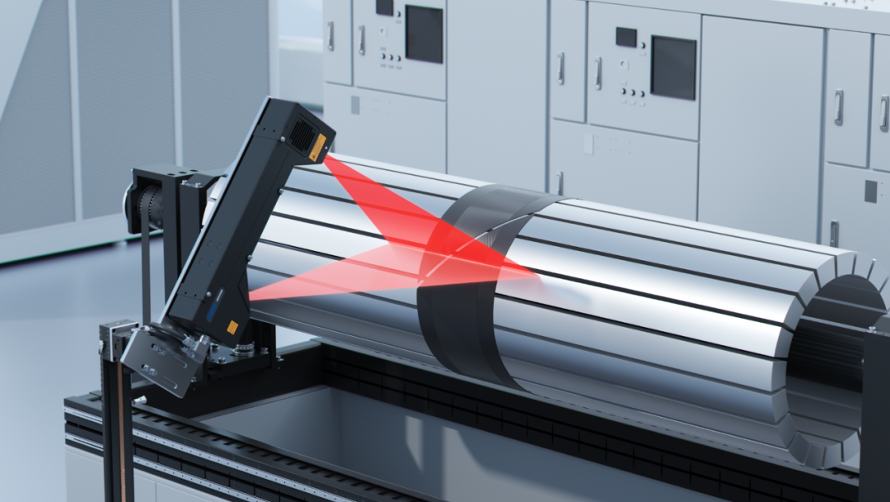

煤矿运输皮带在高速运转中持续承受拉力与摩擦，任何额外的物理接触都可能成为新的损伤源。SRI5340R-P采用非接触式线激光3D视觉测量，从根源规避皮带额外磨损。

高采样帧率

该项目煤矿运输皮带运行速度在3.5-5m/s运行，高速运动下留给传感器的单点采样窗口极为有限。

SRI5340R-P扫描频率覆盖3200~67000Hz，该项目采样频率设置为4300hz，相邻采样点间距仍可控制在亚毫米级，确保纵撕、横撕、皮带破损等各类损伤特征被完整捕获，不因皮带运动速度而丢帧、漏检。

SRI5340R-P对暗色材质专项优化

该项目测试现场存在10~12mm防爆玻璃隔挡，且煤矿运输皮带材质偏暗，普通激光检测在此条件下衰减较严重、反射不足，难以满足检测需求。

本项目采用SRI5340R-P三维激光轮廓测量仪为高功率激光，可穿透防爆玻璃并在暗色皮带表面获得稳定检测图。同时该3D激光测量仪自带光源、无需额外补光，在井下黑暗巷道、高粉尘环境及皮带表面附着水渍等条件下均可稳定工作，适配多种皮带输送机型。

SRI5340R-P工作距离350mm，X轴有效覆盖宽度达580mm，Z轴高度覆盖 +145mm 至 -265mm（FS=410mm），足以扫描皮带全幅面损伤。Z轴重复精度7.5μm、X轴重复精度45μm，高精度基准下，即便皮带运行中持续震动、表面工况复杂情况下，检测数据依然稳定可靠，真正做到复杂工况下平稳检测。

实测结果：

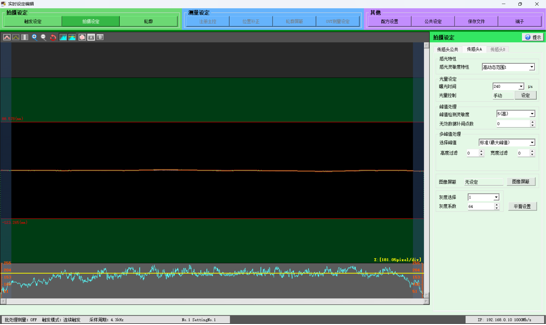

SRI5340R-P可以实时生成煤矿运输皮带的光斑灰度值分析图。如下图所示，在传感器工作距离350mm下，整体灰度值在约为160，可得知煤矿运输皮带表面反射正常，覆胶完好、表面干净、无明显损伤。
