工业款压电式加速度传感器频响测试报告
来源：熙源电子
发布时间：2026-06-04
1
产品概述
本次测试对象为压电式单轴加速度传感器，经典100 mV/g 标准灵敏度规格，基于压电效应：传感器内部封装压电晶体，当设备产生振动、冲击加速度时，质量块随振动发生惯性作用力，挤压压电晶体。晶体受机械压力作用，内部产生极化电荷，将机械振动能量 转化 为微弱电荷 / 电压信号，实现加速度物理量的精准采集。
2
测试依据与测试设备
测试依据：工业振动传感器校准规范、压电式加速度传感器频率响应测试标准

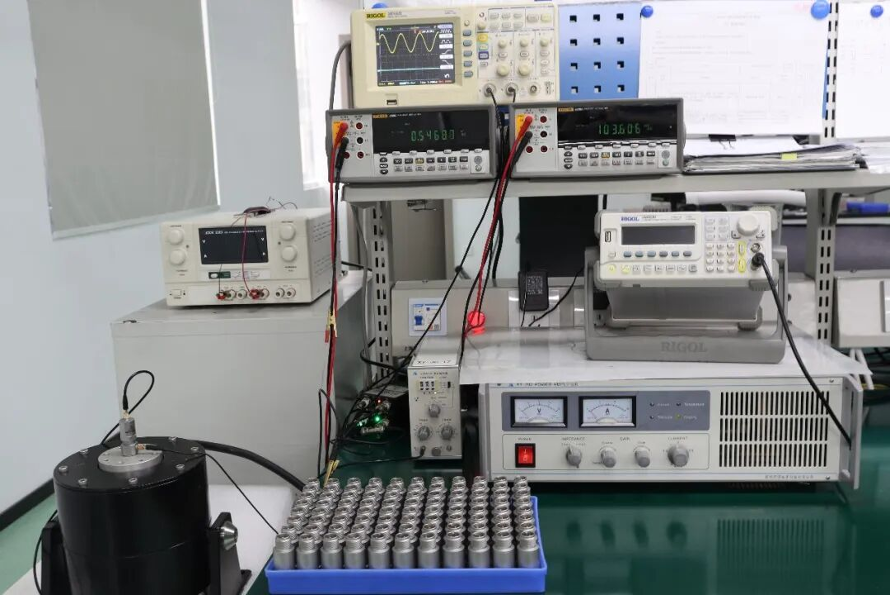

测试设备：信号发生器、小型振动台、线性功率放大器、标准加速度传感器、电荷放大器、动态信号分析仪
测试环境：常温常压、无强电磁干扰常规实验室环境
测试指标：不同频率点幅值响应一致性，1~10,000Hz误差范围≤±10%
3
测试方案
今天做一个测试1-10K的频率响应，以标准振动台施加恒定加速度激励，依次设定测试频率：1 Hz、5 Hz、10 Hz、50 Hz、100 Hz、160 Hz、500 Hz、1000 Hz、5000 Hz、10000 Hz同步采集传感器输出信号，对比理论标准输出值，核算各频率点响应误差，验证全频段测量稳定性。
4
核心测试数据

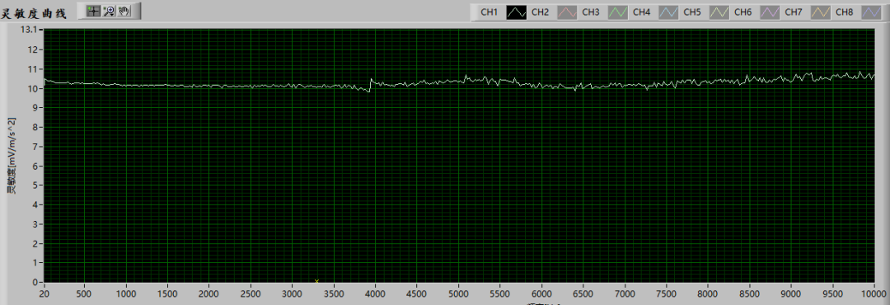

扫频曲线
频率[Hz] |
CH1灵敏度[mV/m/s^2] |
偏差[%] |
性能判定 |
1 |
10.6972 |
4.03 |
合格 |
5 |
10.6976 |
3.99 |
合格 |
10 |
10.6658 |
3.72 |
合格 |
50 |
10.5783 |
2.87 |
合格 |
100 |
10.5162 |
2.27 |
合格 |
160 |
10.2827 |
0 |
合格 |
500 |
10.2281 |
-0.53 |
合格 |
1000 |
10.1646 |
-1.15 |
合格 |
2000 |
10.125 |
-1.53 |
合格 |
5000 |
10.3483 |
0.64 |
合格 |
8000 |
10.2768 |
-0.06 |
合格 |
10000 |
10.6823 |
3.89 |
合格 |
（5Hz）

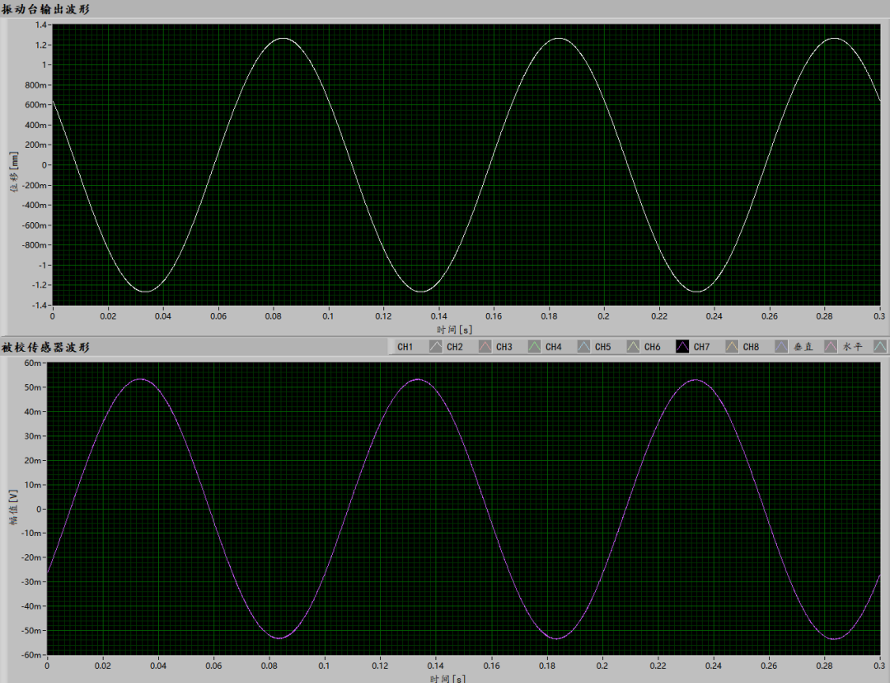

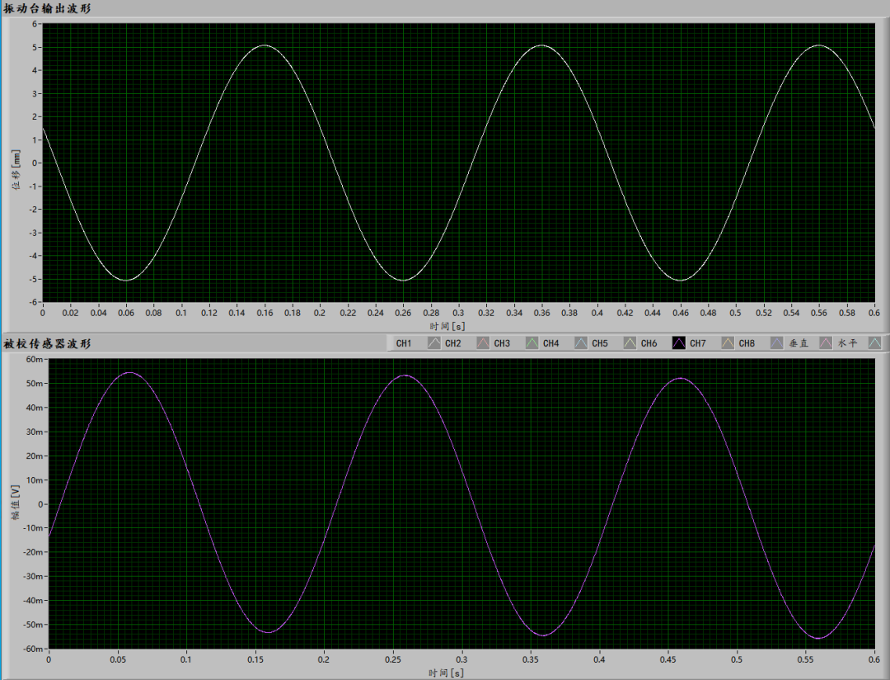

（10Hz）

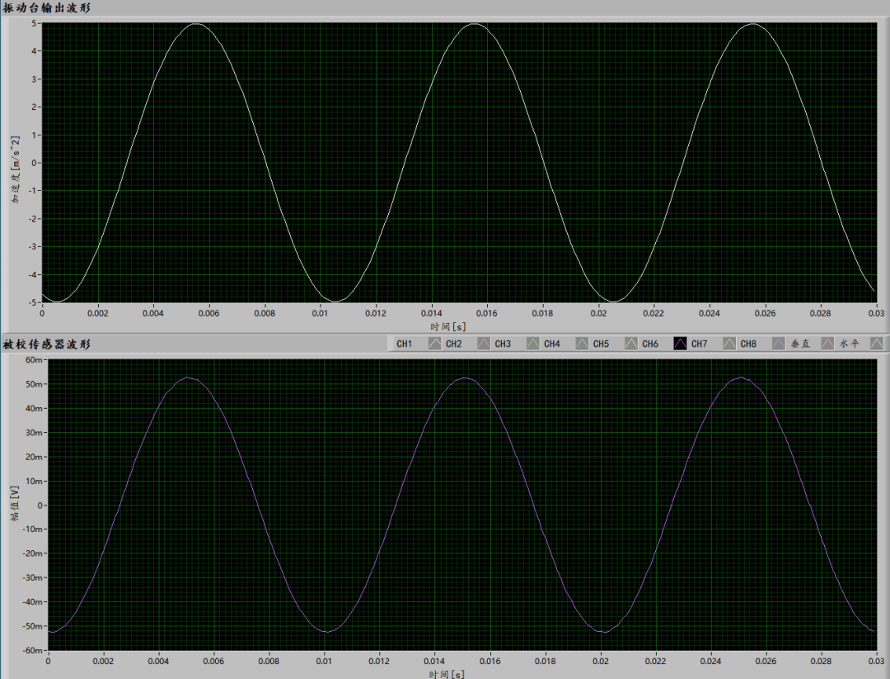

（100Hz）

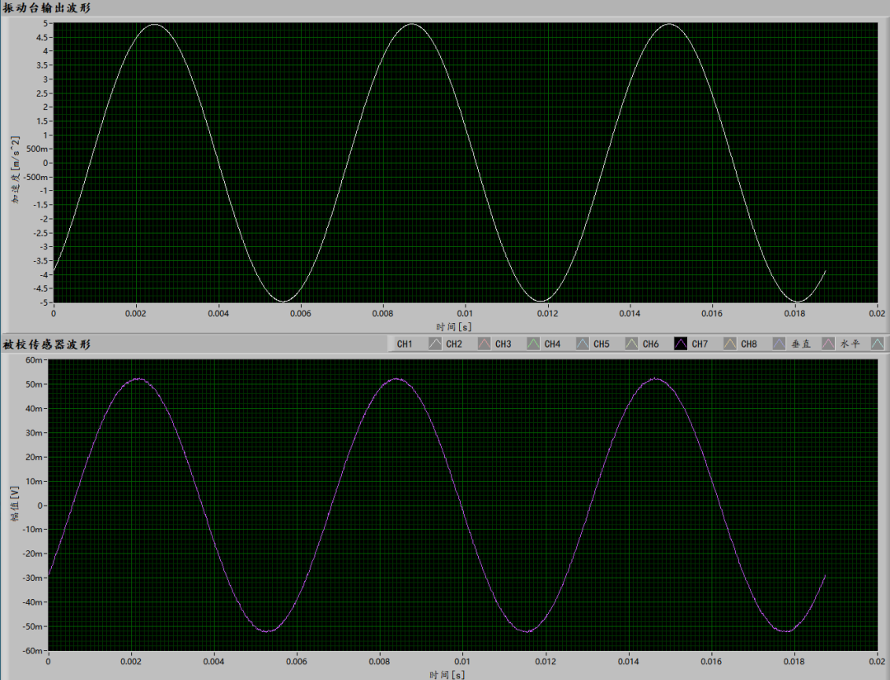

（160Hz）
（500Hz）

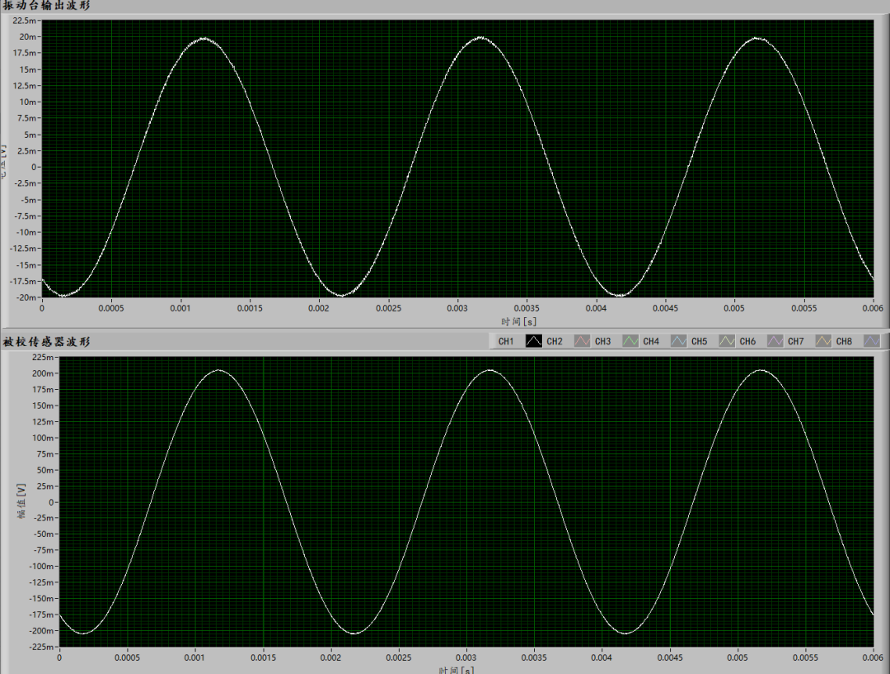

（1000Hz）

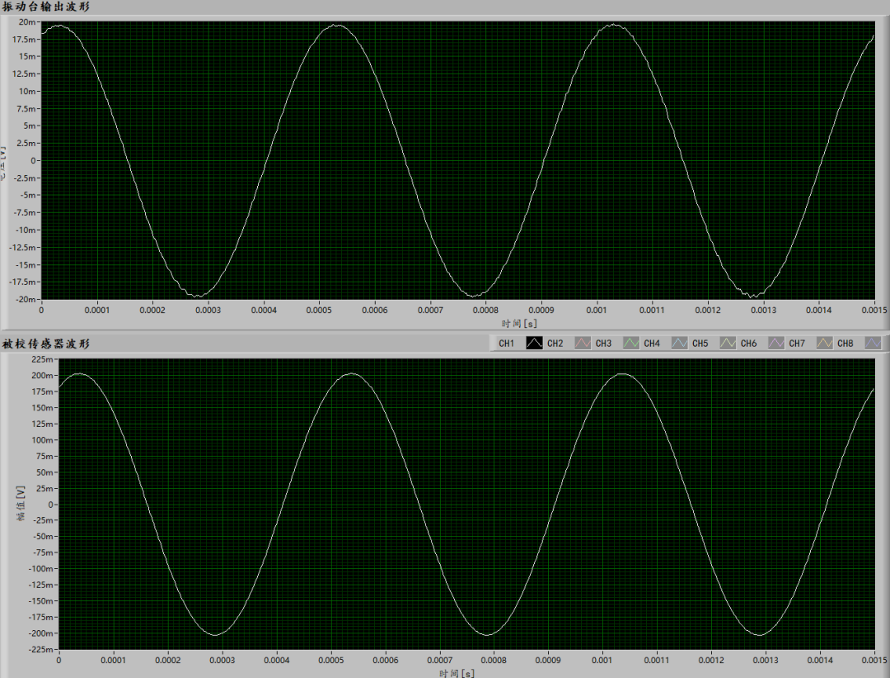

（2000Hz）
（5000Hz）

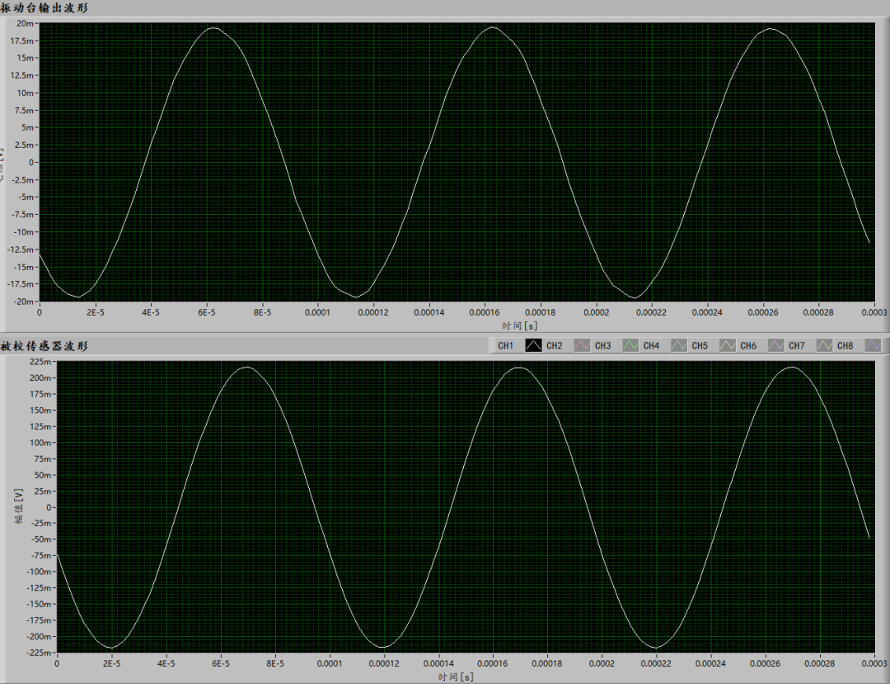

（10,000Hz）
5
产品优势及应用场景

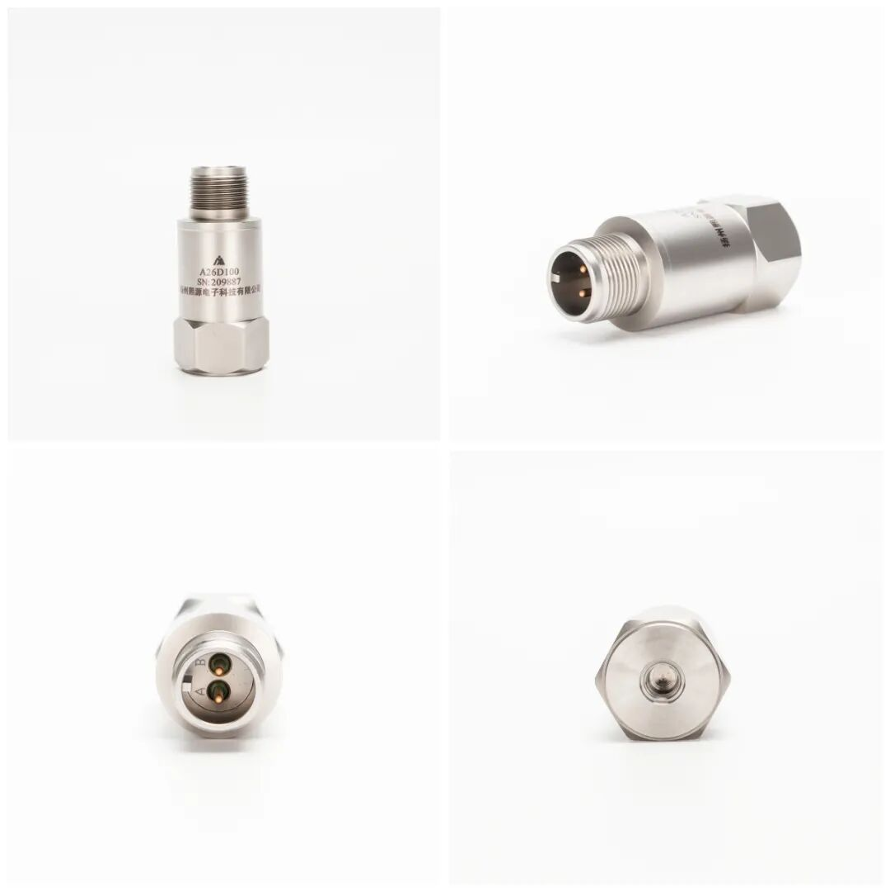

工业振动加速度传感器均采用不锈钢外壳、激光焊接密封、双层屏蔽(隔离)、防水、防尘、防油污设计，适合工业现场各种恶劣环境长期可靠稳定工作。内装IEPE电路，隔离浮置，二芯低阻电压输出，抗干扰性能强。
用于对各种旋转机械或往复运动设备进行振动测量，例如风机、水泵、电机、汽轮机、压缩机等的主轴轴承、齿轮箱进行在线监测、运行维护、过程监测与保护。
