专为12V电池防反接设计的保护器件TPSMB非对称瞬态抑制二极管

来源：Littelfuse(力特)

发布时间：2026-02-25

创新设计使系统能够采用额定值较低的MOSFET或二极管，同时确保可靠的保护功能，非常适合各种需要12V电池防反接保护的汽车应用

Littelfuse宣布推出TPSMB非对称系列瞬态抑制二极管 (TPSMB2412CA, TPSMB2616CA, TPSMB2818CA, TPSMB3018CA)。这些市场先行器件专为12V电池防反接保护而设计，相较于传统的对称双向TVS解决方案，具有更卓越的性能表现。

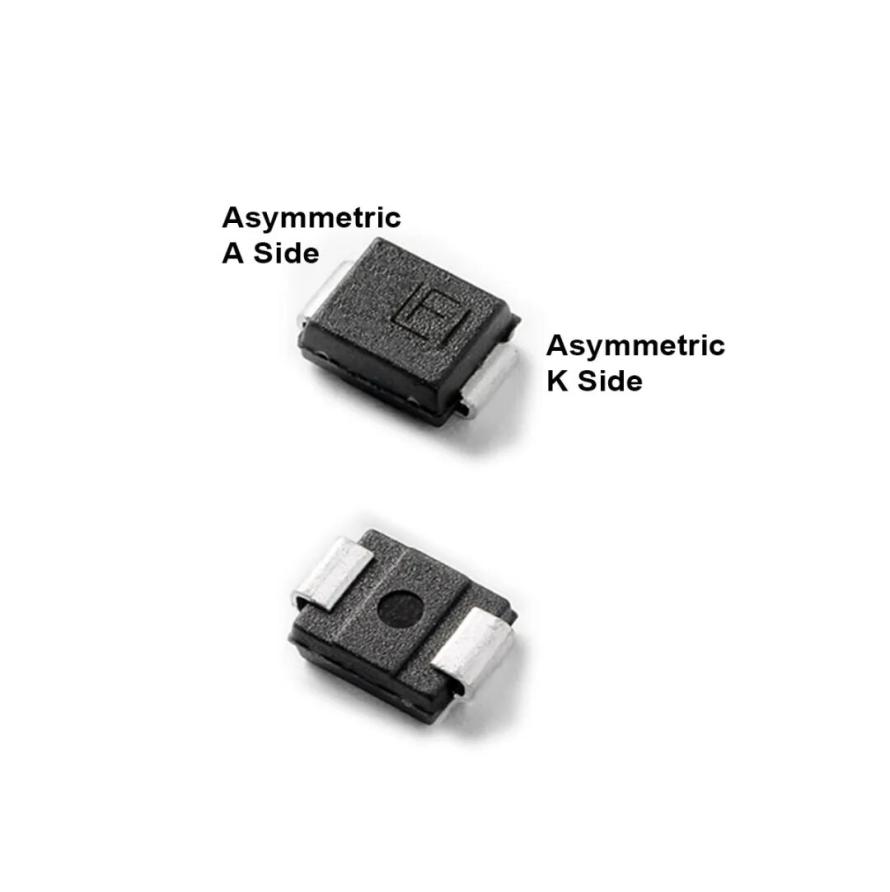

TPSMB非对称系列瞬态抑制二极管

与通常需要多个组件的传统方法不同，TPSMB非对称系列提供了一项单组件解决方案，可保护防反接MOSFET、二极管和DC/DC转换器集成电路免受正负浪涌的损害。非对称箝位特性可确保负浪涌下的钳位电压大幅降低，使工程师能够选择额定值较低的MOSFET或二极管。这种方法降低了传导损耗，简化了设计，并且能降低整体BOM成本。

主要功能与特色

· 具有低正箝位电压（24-30V）和低负箝位电压（12-18V）的非对称保护；
· 单个器件取代多个齐纳二极管/瞬态抑制二极管，简化PCB设计；
· 高性能：600W峰值脉冲功率，<1ns响应时间，以及高达30kV的ESD耗散；

· 汽车认证：符合AEC-Q101标准，-65℃~175℃宽泛结温范围；

· 紧凑型设计：DO-214AA表面贴装封装可优化电路板空间。

应用

TPSMB非对称系列非常适合各种需要12V电池防反接保护的汽车应用，包括

· 域和区域控制器；

· 车身控制模块（BCM）；

· 信息娱乐和照明系统；

· ECU和电动座椅；

· 发动机预紧式安全带；

· ADAS系统。
