巴丁微“芯”动时刻:8*4点阵型两线串行通讯LED驱动控制芯片BDP650A

来源:巴丁微

发布时间:2025-11-20

BDP650A是一种两线串行通讯的LED驱动控制专用电路。内部集成有输入输出控制数字接口、数据锁存器、LED驱动、灰度调节等电路。

BDP650A性能稳定、质量可靠、抗干扰能力强、采用QFN16封装,芯片整体高度低,易于集成到数码管模块中。适用于24小时长期连续工作。

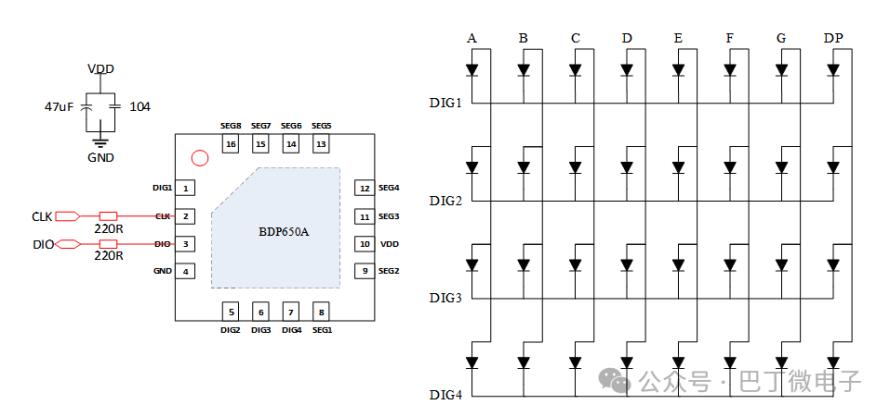

其典型的电路原理图如下:

BDP650A 具有以下特征:

  • 工作电压支持2.5V~5.5V;

  • 显示模式:8段*4位;

  • 提供8级灰度控制;

  • 段驱动电流不小于25mA;

  • 位驱动电流不小于150mA;

  • 高速两线式串行接口;

  • 内置时钟振荡电路;

  • 内置上电复位电路;

  • 封装形式:QFN16 3*3

BDP650A体积小,高度低,更适合集成数码管模块;同时可广泛应用于微波炉、电磁炉、热水器等应用领域。
