市场痛点：

为什么DSG软启动必不可少？

在人形机器人、无人机、车网互联及工业等电池管理系统（BMS）中，放电（DSG）MOSFET的导通控制直接影响系统安全性与用户体验。随着电池包电压升高（64V、72V甚至更高）和容性负载增大，DSG MOSFET在启动瞬间面临的冲击电流问题日益突出。

当容性负载（如电机驱动器、逆变器）接入电池包时，若 DSG MOSFET 瞬间全导通，电池电压会直接加在负载电容上，产生巨大的浪涌电流，从而导致：

触发过流保护，系统无法正常启动；
超出MOSFET的安全运行区（SOA），导致MOSFET损坏甚至烧毁；
产生电磁干扰（EMI），影响系统稳定性。

传统解决方案是增加预充电路：通过一个小功率开关和限流电阻预先给负载电容充电，待电压接近电池电压后再导通主MOSFET。但这种方法的弊端显而易见：

额外BOM成本和PCB面积；
预充时间固定，适应性差；
控制逻辑复杂，可靠性下降。

MPS最新一代AFE产品MP3718，凭借4级限流软启动（DSG Soft Start）技术，彻底解决了这一痛点。它内部集成了用于独立充放电控制的高压侧MOSFET（HS-FET）驱动器，其放电（DSG）MOSFET驱动器具有可配置的缩放电流软启动（SS）功能，可提供受控开启，无需外部预充电路。

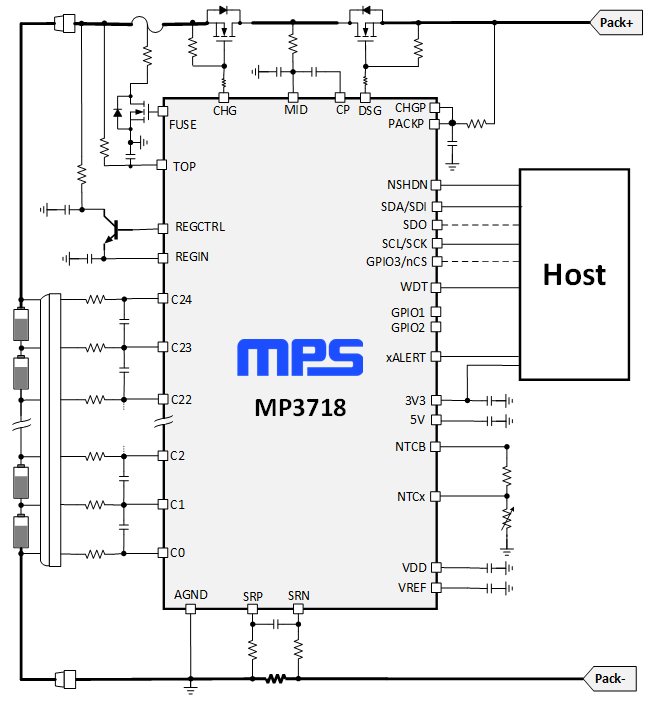

图1：MP3718原理图

MP3718 DSG软启动技术优势

MP3718集成了高侧N-MOSFET驱动器，采用分段线性功率控制（Piecewise Linear Power Control，PWL），接近恒功率控制，优势明显。

更贴近MOSFET SOA边界

启动时间更短：典型应用中，相比恒流控制可从200ms缩短至140ms（缩短30%）
无需预充电路，降低系统成本和复杂度
灵活适配容性负载
可编程配置：支持50μV~4000μV基准电压调节，40ms~1280ms超时定时器可自定义，适配多场景需求

性能展示

分段线性功率控制接近恒功率控制，它根据VDS与VB+的比值来改变恒流设置，作为实现近似的恒功率控制。在典型的应用中，与恒流控制相比，PWL（分段线性功率控制）可以将启动时间从200ms缩短到140ms。

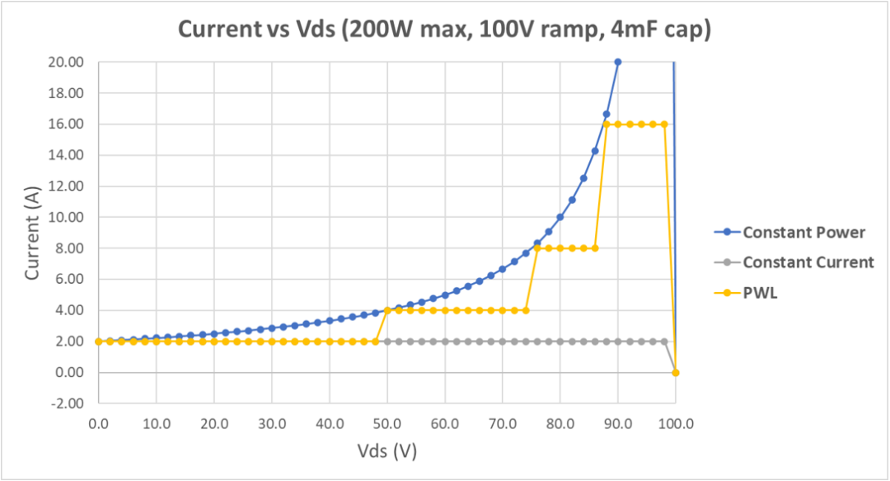

图2：恒功率vs恒流vs分段线性控制

将4个软启动阶段映射到MOSFET SOA曲线，可见每个阶段的(VDS, I_D)工作点均落在SOA直流/脉冲限制线以内，近似恒功率的控制使MOSFET始终安全运行。

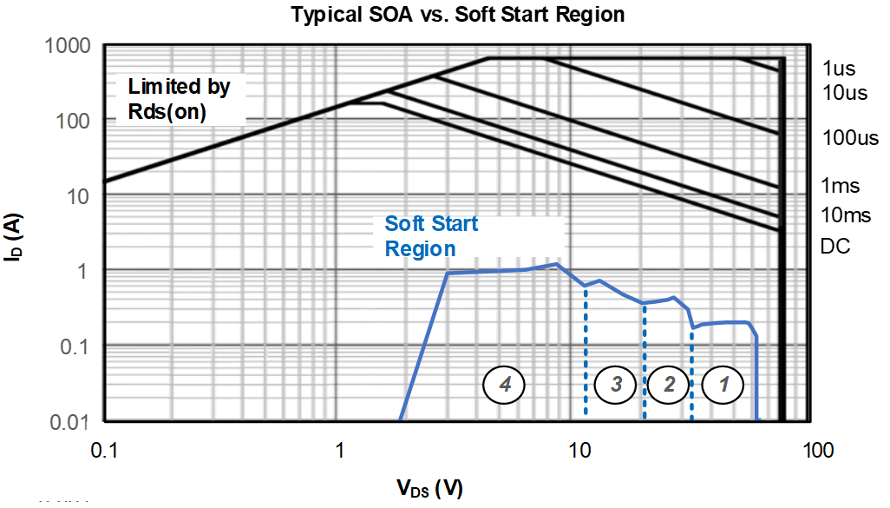

图3: MOSFET SOA曲线示意图

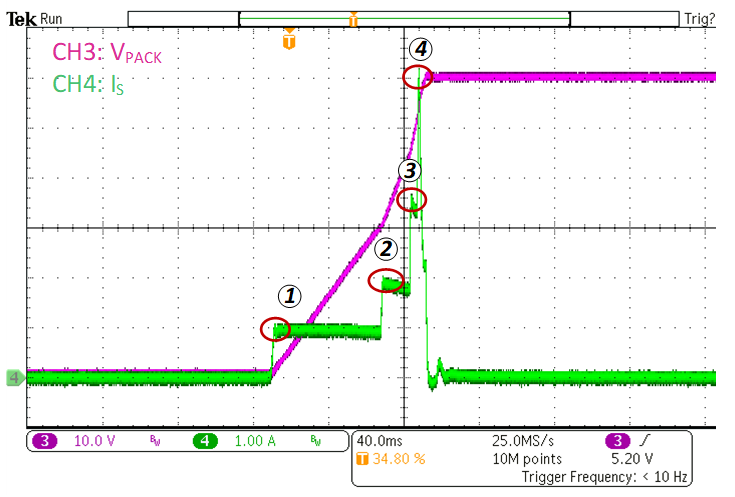

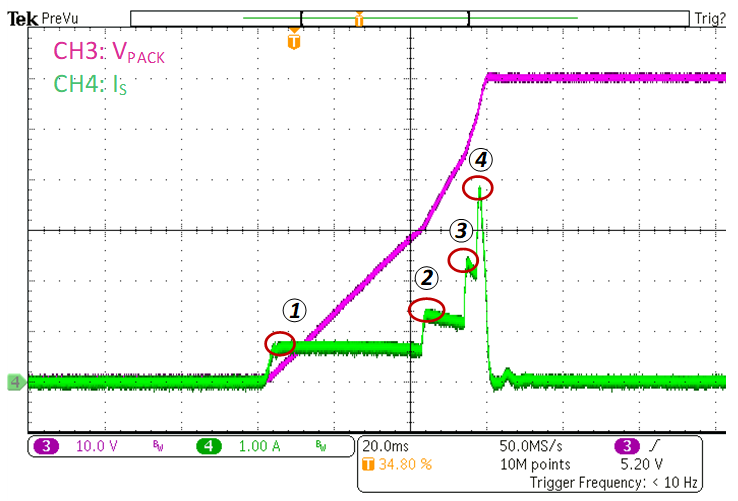

该PWL控制方式可以实现可配置的4级限流软启动，通过监测V_TOP（电池电压）与V_PACKP（负载侧电压）的比率来动态调整限流阈值。这里总结了MP3718的4个软启动阶段和相关的限流阈值。

软启动级数	V_PACKP/V_TOP分压比	软启动电流基准值
1	＜50%	V_{SS_REF}（可通过寄存器配置）
2	50%～75%	2 × V_{SS_REF}
3	75%～87%	4 × V_{SS_REF}
4	＞87%	8 × V_{SS_REF}
