智能48通道LED驱动器，搭载扫描矩阵技术，引领车用动态照明革新
来源：Diodes Incorporated(达尔)
发布时间：2025-10-13
Diodes 公司（Nasdaq：DIOD）宣布推出符合车用规范*的全新矩阵式LED驱动器AL5958Q，具备48通道恒定电流源，支持最多32组扫描。该器件为车用动态照明带来变革，提升全新汽车平台的安全、个性与美学。
AL5958Q特别适用于窄像素的mini-LED与micro-LED显示，这两种显示需要多组RGB LED，用来实现显示数据与信息的动画式动态照明。产品应用包括中央信息显示、仪表板显示、抬头显示、格栅与标志灯、车身 LED 面板、车内照明与尾灯等。
AL5958Q内置智能矩阵式显示指令功能，可大幅降低本地微控制器的处理负担。这些功能包含：自动插入黑框以减少扫描开关造成的模糊、减少前后扫描线的残影以消除寄生电容引发的“鬼影”现象，以及抑制短路LED 造成的“毛毛虫”现象。此外，还具备开路 LED 故障线和交错电流输出延迟以大幅降低浪涌电流、灰阶增强（也称为低亮度均匀性补偿）、灰阶时钟（GCK）监控定时器，以及省电睡眠模式功能。
AL5958Q的差异化能力着重体现在内置16组N-MOSFET开关和扫描控制功能，支持静态与动态系统，扫描范围从0到32组，扫描顺序灵活，可实现动画式照明显示。针对大型应用，多个AL5958Q可组成无限制菊花链，从而支持建构大规模复杂RGB显示，同时实现局部调光。
AL5958Q支持16位分辨率调光，搭配RGB支持，可提供高精度亮度控制与色彩混合。每个颜色组的电流输出可通过三个外部电流感测电阻设定，或通过三组6位全局电流控制寄存器进行编程。此外，独特的多路脉冲密度调制（M-PDM）技术可在不提高灰阶时钟（GCK）频率的情况下，提升动态扫描系统的刷新率，从而有效减少由高时钟频率导致的EMI干扰。
AL5958Q集成全面的高级诊断功能与保护机制，提供必要的监控能力，包括：用于标记LED开路/短路的错误标志缓存器（读出每个使用开路/短路检测的通道）、欠压锁定（UVLO）保护，以及监控定时器。

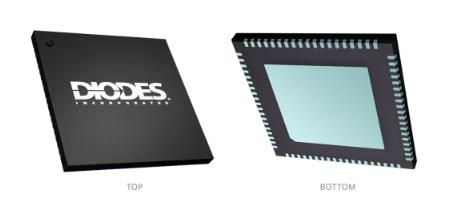

AL5958Q的工作温度范围为-40°C至+125°C，采用可润湿W-QFN9090-76/SWP（Type A1）封装，符合车用市场需求。
