用于充电电路端口的保护芯片-OCP9223

来源：灿瑞科技

发布时间：2025-09-22

在低电压系统的保护领域，我们始终追求更高效、更可靠的技术解决方案。我们为您带来一款集成了尖端技术的全能型保护IC——OCP9223，它将以卓越性能和全面保护功能，为您的设备提供全方位的安全保障。OCP9223专为低电压系统设计，旨在解决输入过压、过流、电池过压以及高温等潜在风险问题。通过高度集成的设计和精准的保护机制，OCP9223确保您的设备在任何环境下都能稳定运行。

OCP9223应用场景

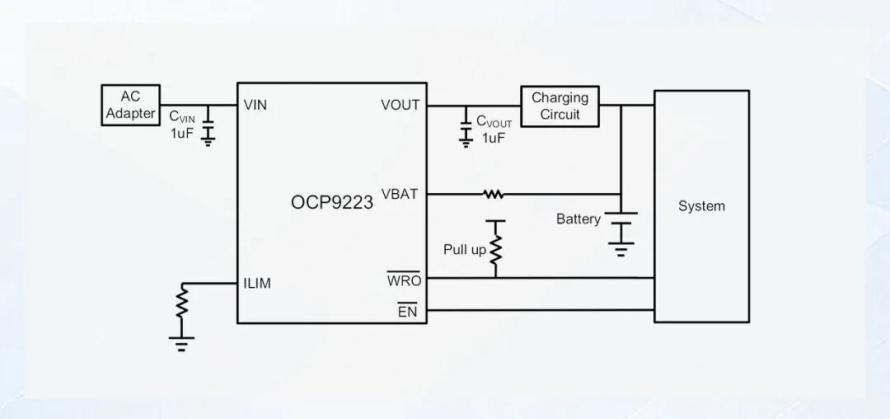

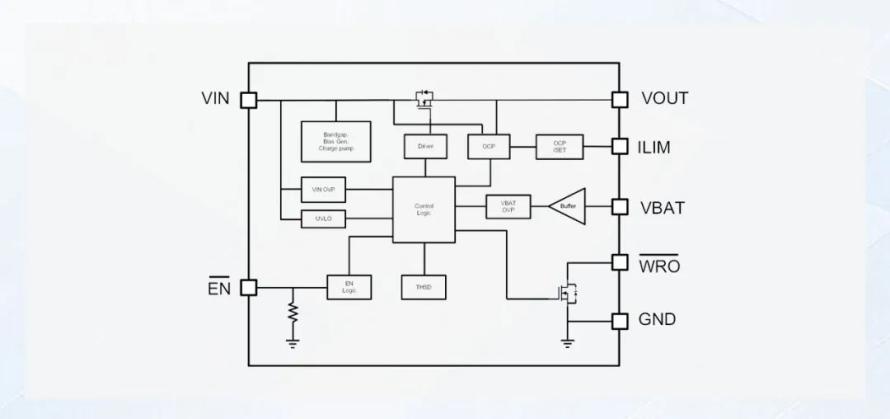

CP9223是一种高度集成的电路，内置低阻抗N管，EN低有效，导通阻抗为130mΩ，VIN最高耐压可达28V，可用于保护低压系统免受异常高输入电压的影响。IC会连续检测输入电压、输入电流和电池电压。

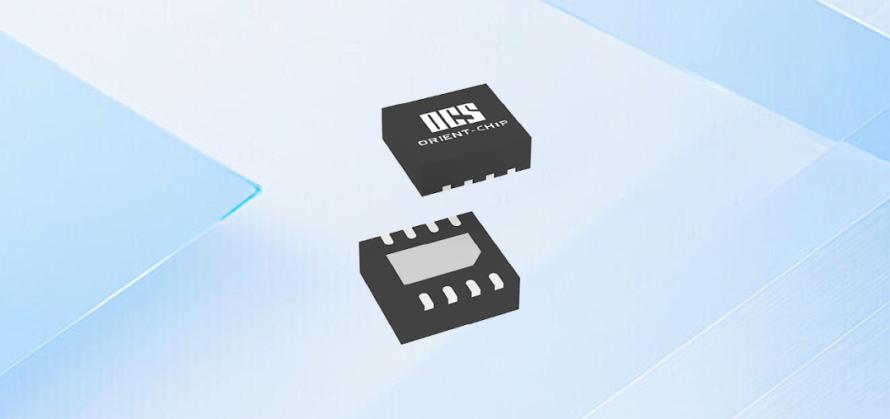

当保护状态发生时，电源MOS同时关闭，同时WRO信号拉低。OCP9223是一种防止事故发生的安全装置。当输入电压超过OVP阈值电压水平时，电源MOS将在1μs内关断。为防止电池充电电流过大，电流也有限制，电流限制可以通过ISET和GND之间的外部电阻调节。OCP9223还监测锂离子电池电压，当电池电压超过4.45V时，IC将关闭MOS。同时还具有过温保护和欠压锁定（UVLO）。OCP9223采用节省空间DFN -8封装。
