高精度LCD屏幕背光驱动芯片-OCP81781

来源：灿瑞科技

发布时间：2025-09-22

在这个视觉为王的时代，屏幕已经成为我们生活中不可或缺的一部分。从智能手机到平板电脑，从笔记本电脑到电视，清晰、生动的画面质量是我们追求极致体验的关键。

在如今市场上屏幕主要以OLED屏和LCD屏为主。LCD以其成本出色，寿命好，依然占据一定电子消费类市场。对于手机市场的LCD背光驱动芯片，主要发展方向是亮度区域更广，使其能够适应更暗和更亮的环境使用。OCP81781则是为此设计。最高可支持0.2%-100%的PWM调光.同时在最低亮度0.2%下，能够保证产品反馈电压一致性，优于市面上的一系列竞品。

OCP81781应用场景

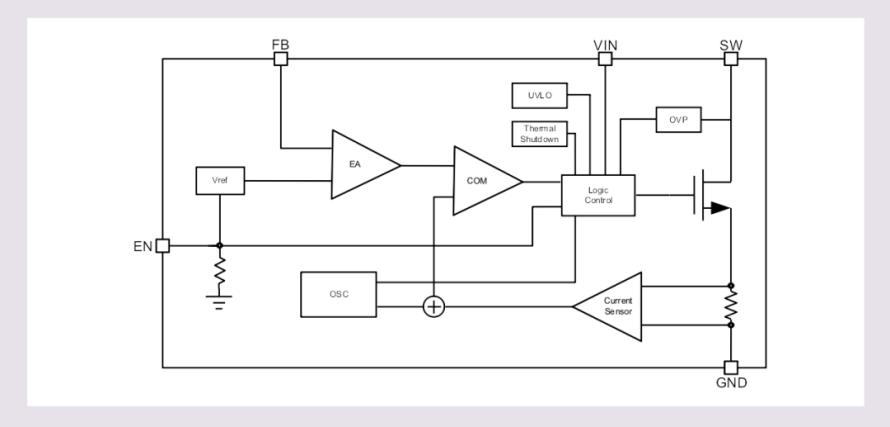

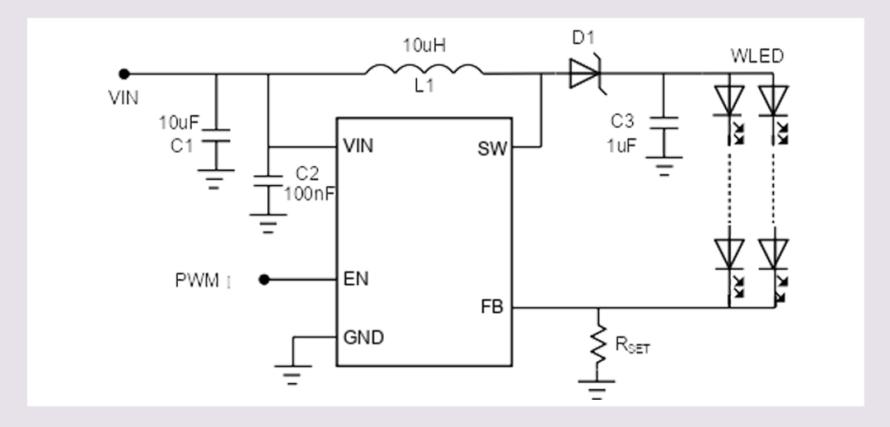

OCP81781 是一款内置 40V 额定值集成开关场效应管的升压转换器，用于串联驱动 LED。该升压转换器以 1.1MHz 固定开关频率运行，以减少输出纹波、提高转换效率，并允许使用小型外部组件。默认的白色 LED 电流通过外部传感器电阻 RSET 进行设置，反馈电压调节至 200mV。

在运行过程中，可通过EN引脚施加脉冲宽度调制（PWM）信号，其占空比决定反馈参考电压。在PWM模式下，LED灯电流不会突变，因此不会在输出电容上产生可闻噪声。为实现最大程度的保护，该器件具有集成的开路 LED 保护功能，在LED开路条件下OCP81781将会关闭，以防止输出电压超过IC的绝对最大电压额定值。

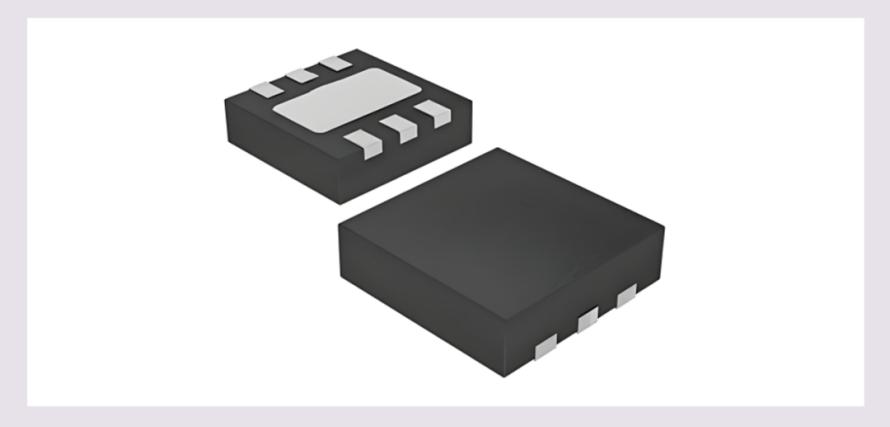

OCP81781 采用 2mm x 2mm DFN-6L封装，带散热垫。
