NB7400高集成度二次保护芯片。专为2至4节锂离子/锂聚合物电池组设计，采用耐高电压工艺与精密电压检测技术，满足严苛的安全标准

来源：Nisshinbo Micro Devices Inc.

作者：-

发布时间：2025-09-04

阅读量：18

NB7400为多节电池应用提供双重安全保障。当主保护芯片因故障失效时，该次级保护芯片可独立检测异常过充状态（支持2-4节电池组），通过熔断机制永久切断充电回路，有效预防热失控、电池爆裂等危险情况

产品特性：
• 宽电压支持：最高耐受32V输入电压
• 高精度检测：过充检测电压可编程（4.20V-4.85V），精度达±20mV（25℃）
• 抗干扰设计：可选2/4/6秒延时复位功能，避免误触发
• 超低功耗：正常工作时仅2.5μA，欠压时切换至0.2μA休眠模式
• 集成稳压器：提供1.5V-3.3V稳定输出（精度±2%），支持外接RTC等元件

该芯片采用DFN(PL)2020-8-GH微型封装（2.0×2.0×0.55mm），提供多种电压/延时组合配置。

NB7400 技术规格

高耐压半导体工艺
● 绝对最大额定值：32V
● 低工作电流: 正常模式（4节电池，单节电压4.15V）：典型值2.5μA
关机（待机）模式：最大值0.2μA

1-4节电池高精度电压检测

●过充检测电压及精度： 4.20V至4.85V可调，±0.020V（25℃），±0.025V （0℃<Ta<60℃）
● 过充检测延时（带延时缩短功能(1)）：2秒/4秒/6秒可选
● 过充解除电压（VREL1n）：VDET1n−0V至VDET1n−0.4V
● 过充解除条件：电压释放型

输出电压
● 内置稳压器VROUT引脚输出电压（VVROUT）及精度：1.5V至3.3V可调，±2%
● COUT引脚（CMOS输出，高电平有效）输出电压：典型值4.7V

关机功能
● 关机检测电压（VSHTDn）及精度：2.0V(2)至3.0V可调，±0.05V
● 关机检测延时：2秒/4秒/6秒可选
● 关机解除电压（VSHTRn）：VSHTDn+0.2V

可选过充定时器复位延时

封装
● NB7400GH封装型号：DFN(PL)2020-8-GH（2.0×2.0×0.55mm）

注：
(1) 当VDD‒VC1引脚施加4V±0.2V电压时，延时缩短至原值的约1/80
(2) 仅两节电池串联时，VSHTD2≥2.3V

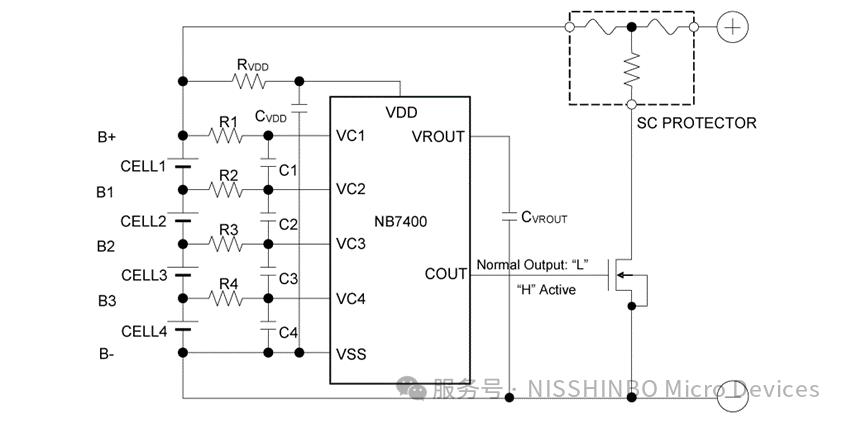

典型应用电路
