单节锂离子电池保护IC “NB7123 系列”（高边FET驱动类型）和“NB7130 系列”

～行业领先水平的超高精度过充检测功能有助于进一步提高安全性～

日清纺微电子推出的单节锂离子电池保护IC “高边FET驱动类型的NB7123系列”和“低边FET驱动类型的NB7130系列” 拥有行业领先水平※1的±6.5 mV超高精度过充检测能力。

※12025年6月30日, 日清纺微电子的调查结果

随着VR/AR（虚拟现实/增强现实）的普及，搭载单节锂离子电池的可穿戴/听戴式设备市场规模正在不断扩大。特别是这些贴身佩戴设备，为了防止电池起火，安全保护措施的重要性变得日益显著，对保护电压的高精度化需求也日益增加。

另一方面，以往的单节锂离子电池保护电路主要使用的是低边配置FET的电路结构。然而，近年来，随着电池组的多样化以及与主机通信的便利性，越来越多的设备开始采用高边配置FET的保护电路。

为了满足这些市场需求，本公司推出了两种类型的电池保护IC，一种是驱动高边FET，另一种是驱动低边FET，通过超高精度过充检测功能可以进一步提高安全性。由此，为了让更多客户可以使用，我们将扩大产品阵容。

本产品群除了有过充检测外，还有过放检测、放电过电流检测、充电过电流检测、负载短路检测、0V充电禁止电压、高温检测，这些特性的精度也处于行业领先水平，有助于构建进一步提高安全性的保护电路。

此外，工作温度范围为-40°C至105°C（以往产品为-40°C至85°C），即使在高温环境下也能够确保正常的电池保护工作。

产品特点

1. 行业领先水平的超高精度过充检测电压

电池检测电压范围: 4.3 V to 4.7 V (NB7123 系列)

4.3 V to 4.8 V (NB7130 系列)

25°C 精度: ±6.5 mV

-20°C to 60°C 精度: ±8 mV

随着充电电压趋于上升，提高精度将有助于提高安全性。

2. 行业领先水平的高精度充放电过流检测和负载短路检测功能

“NB7123系列”

放电过电流检测电压范围: 0.006 V to 0.040 V, 精度: ±1.0 mV

充电过电流检测电压范围: -0.006 V to -0.050 V, 精度: ±1.0 mV

负载短路检测电压范围: 0.020 V to 0.100 V, 精度: ±1.0 mV

“NB7130系列”

放电过电流检测电压范围: 0.006 V to 0.050 V, 精度: ±0.75 mV

充电过电流检测电压范围: -0.006 V to -0.050 V, 精度: ±0.75 mV

负载短路检测电压范围: 0.020 V to 0.080 V, 精度: ±1.0 mV

0.081 V to 0.125 V, 精度: ±2.0 mV

由于过流检测的低压化和高精度化，使得检测电阻（RSENS）低阻化。减少电路板的发热和降低电池组阻抗可以抑制大电流时的发热，从而简化电路板的热设计。

3. 高精度过放检测电压

电池检测电压范围: 2.0 V to 3.0 V, 精度: ±17 mV

由于精度高，可以将电池容量使用到接近其最小限度，有助于延长电池使用时间。

4. 高精度0V充电禁止电压

设定范围: 1.20 V to 2.00 V, 精度: ±20 mV

对0V 电池（低压电池）充电有内部短路的危险性，因此从安全方面考虑，实现了禁止电压的高精度化。

5. 高精度高温检测

设定温度范围: 40°C to 85°C, 精度: ±2°C

通过连接外部热敏电阻，可以实现高精度的温度检测，从而高精度地保护电池组免受异常温度的影响，有助于提高安全性。

6. 支持宽温范围

工作环境温度范围: -40°C to 105°C

工作温度最大值从之前的85°C扩大到105°C，即使在工业设备应用等高温环境下也能实现正常的电池保护工作。

7. 超小型封装

采用超小超薄的WLCSP封装

NB7123: WLCSP-8-ZA2 (1.66 × 1.08 × 0.38 mm)

NB7130: WLCSP-8-ZA1 (1.65 × 0.97 × 0.40 mm)

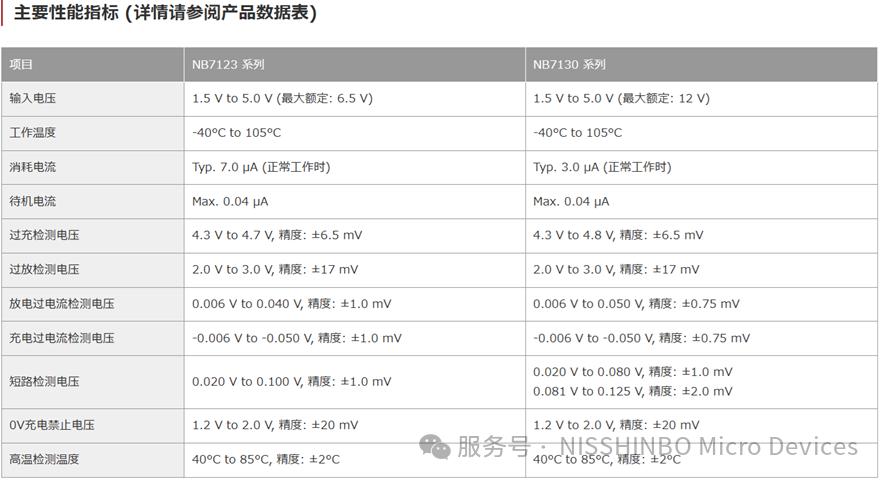

应用示例

锂离子电池组（单节）

搭载设备示例

智能手机、平板电脑、智能手表、无线耳机、智能眼镜

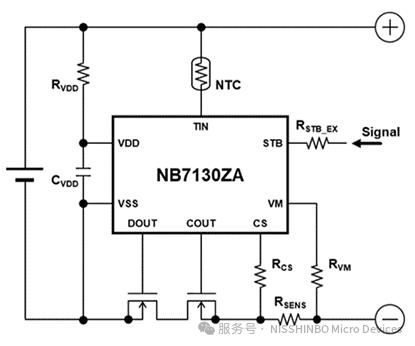

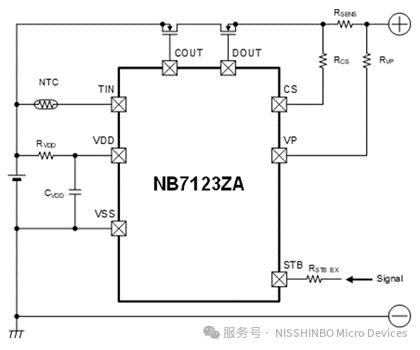

基本电路示例
