概述

旭化成微电子（AKM）开发了旋转角度传感器IC “ AK7440 ”，为小型高精度编码器提供了新的选择。

近年来，市场对编码器小型化和高精度的需求不断提升。光学式模块方案虽能实现高精度测量，但因制造难度大、成本偏高，往往难以被企业导入，产业化发展困难。

AK7440采用自主研发的化合物半导体，与磁性体切槽相结合，实现了媲美光学式编码器的测量精度，可应用于各类小型电机。

AK7440与配备狭缝的小型码盘

小型码盘上的安装示意图

产品特征

实现磁性方式±20角秒的角度精度

将本公司持有的化合物半导体磁阻元件产生的磁电转换信号与角度运算算法相结合，实现了±20角秒*的角度精度。

实现了传统磁性传感器难以达到的高精度，并能在粉尘、油污等环境中稳定运行。

*本数据是基于我司评估环境下的实测数据

凝聚了适用于40mm方形法兰电机的专业技术

我们通过磁传感技术、信号处理技术及角度运算算法的一体化解决方案，解决了狭缝小型化与精度之间的权衡问题。

实现了对40mm方形法兰电机的兼容，可满足多样化工业应用需求。

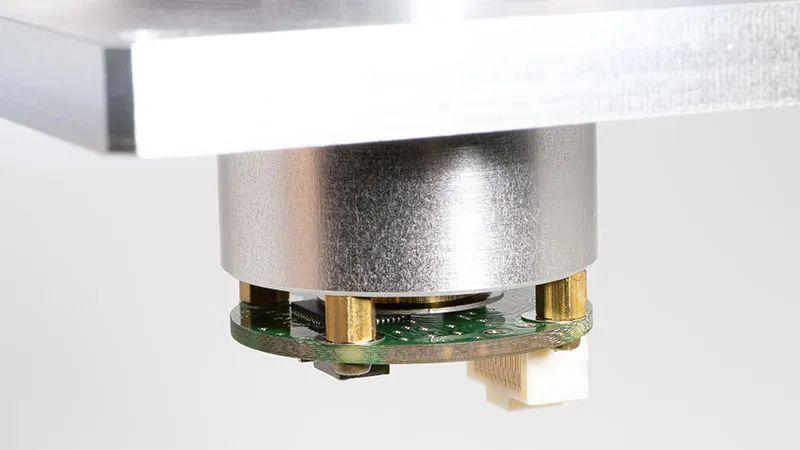

电机上的安装示意图

内置可补偿安装偏差所致角度误差的算法

我们自主开发的角度运算算法，具备角度补偿功能。

该技术可有效修正因安装过程中产生的狭缝盘偏心、平面倾斜及IC位置偏移等导致的角度误差。从而放宽组装工艺的公差要求，降低组装难度。

应用

- 绝对值编码器

- 交流伺服电机

- 机器人等用途的致动器

- 工业搬运机械的致动器
