三轴振动加速度坐垫传感器

来源：熙源电子

作者：-

发布时间：2025-08-18

阅读量：0

▊产品概述

核心功能：用于测量汽车座椅在三维方向的振动加速度，评估车辆平顺性及驾乘舒适性。通过检测X（左右）、Y（前后）、Z（上下）轴向的振动数据，帮助优化车身结构、减震系统设计，降低长期振动对人体腰椎和颈椎的损伤风险。

▊结构组成与工作原理

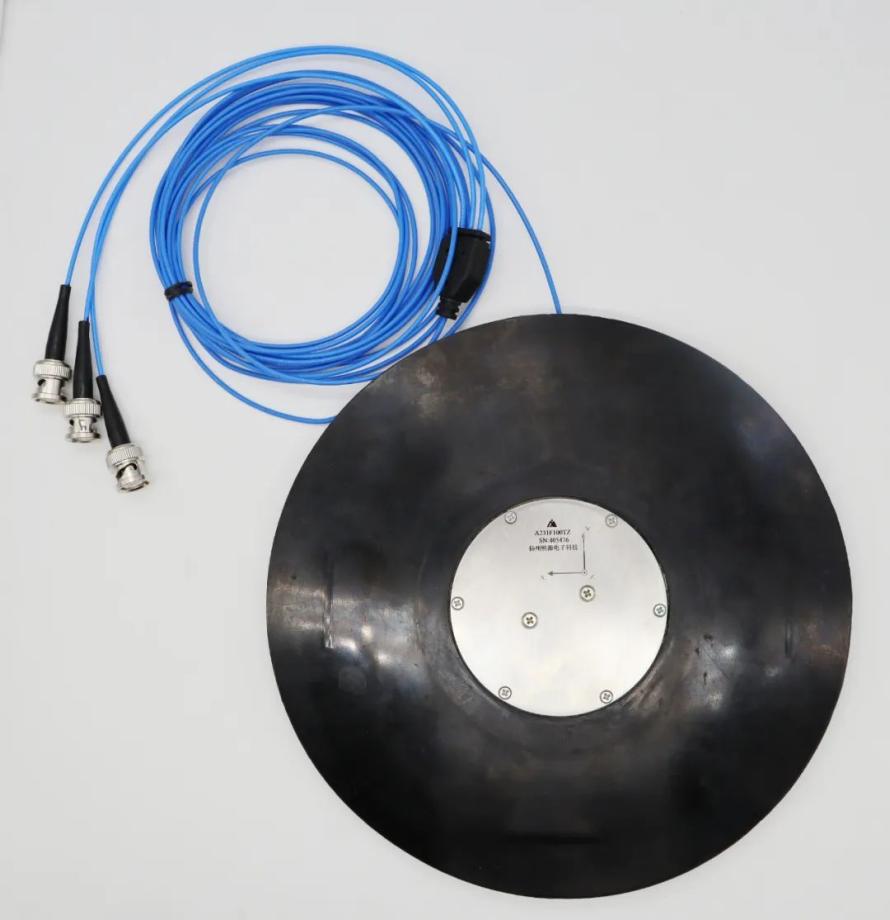

物理结构：座垫本体：高硬度耐油橡胶制成（厚度0.7–15 mm），渐变圆盘造型减少人体不适感。

核心传感器：内置三轴压电陶瓷元件，密封防尘设计，通过螺钉固定于座垫底部。

线缆与接口：标配5米屏蔽电缆，输出端为3个BNC。

工作机理振动引起压电晶体形变，转化为电信号，经内置IEPE电路放大输出。低频响应（0.5 Hz起）捕捉人体敏感振动，高频范围（最高2kHz）覆盖冲击事件分析

▊安装与定位方法

安装步骤

表面处理：清洁座椅表面，确保平整无凸起；

放置传感器：将座垫置于座椅正中，标记线朝向座椅前方（Y轴对应人体前后方向）；

固定方式：常规测试：直接放置，人员坐于其上；

颠簸环境：使用附赠绑带（宽30 mm）穿过座垫槽孔，以≤5 N·m力矩束紧，避免过度挤压变形。

轴向定义（面向驾驶员视角）X轴：左右方向（人体肩线方向），Y轴：前后方向（胸背方向），Z轴：垂直方向（脊柱方向）。

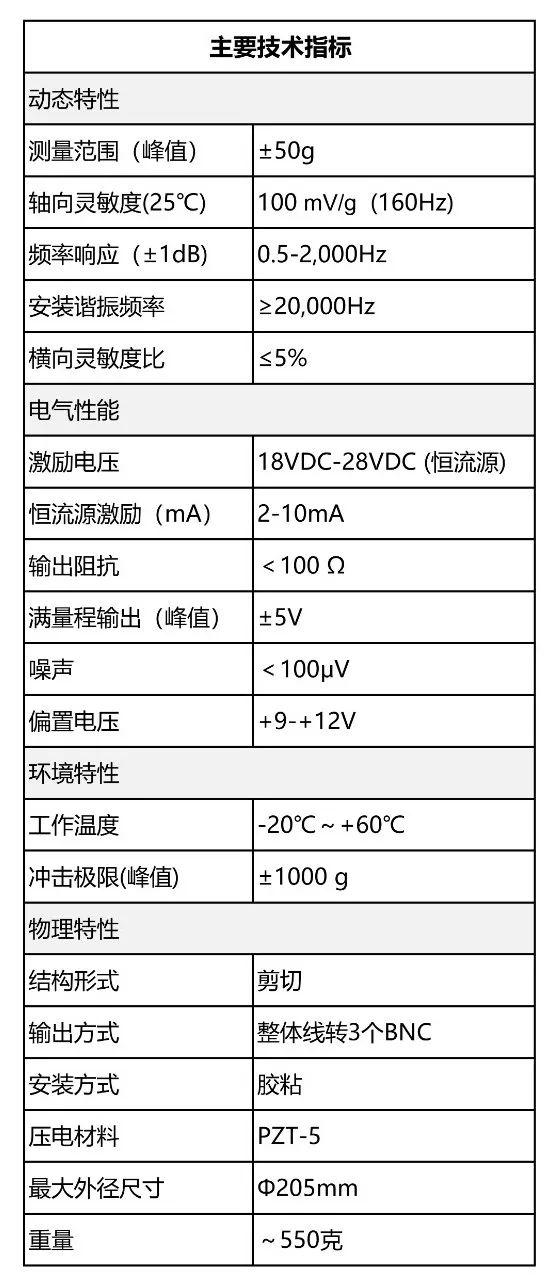

▊ 产品技术指标

▊安全注意事项

⚠️ 严禁操作

跌落或撞击传感器；

超温使用；

强拆壳体或拉扯电缆（根部易断裂）。

✅ 推荐操作

粘接安装时使用薄层丙烯酸胶（厚度≤0.1 mm），避免影响频响；

拆卸时用专用工具旋转取下，禁用刀片撬动。
