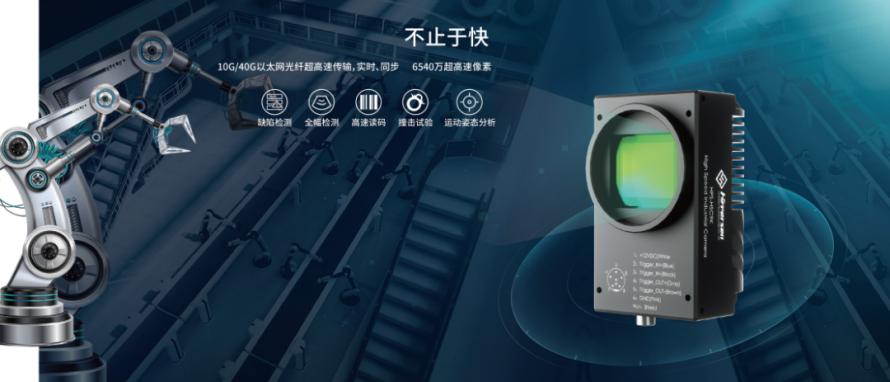

海伯森超高速工业相机：超高帧率，工业视觉新 “视” 力

来源：Hypersen(海伯森)

作者：-

发布时间：2025-07-30

阅读量：1

Part 1

原理简介

高速运动目标受到自然光或人工辅助照明灯光的照射产生反射光,或者运动目标本身发光,这些光的一部分透过高速成像系统的成像物镜。经物镜成像后,落在光电成像器件的像感面上,受驱动电路控制的光电器件,会对像感面上的目标像快速响应,即根据像感面上目标像光能量的分布,在各采样点即像素点产生响应大小的电荷包,完成图像的光电转换。带有图像信息的各个电荷包被迅速转移到读出寄存器中。读出信号经信号处理后传输至电脑中,由电脑对图像进行读出显示和判读,并将结果输出。

因此,一套完整的高速成像系统由光学成像、光电成像、信号传输、控制、图像存储与处理等几部分组成。

Part 2

产品优势

01

同步传输

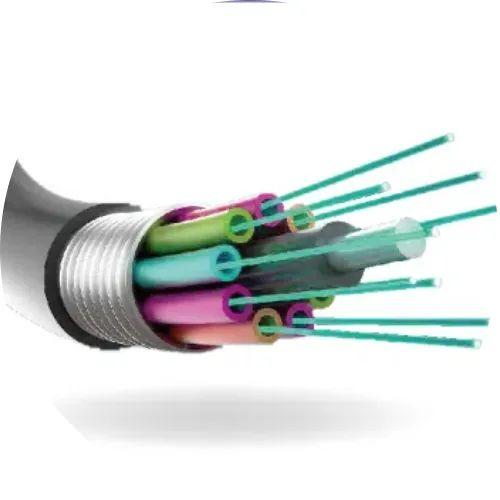

HPS-HS系列采用了10G/40G以太网光纤,无时间差同步传输，可满足工业视觉应用中对实时性和同步性的严苛要求。

02

高集成化设计

HPS-HSC2K/5K超高速工业相机采用标准C接口便于镜头安装适用性广;9K/4K采用标准M58接口。HPS-HSL4K采用标准M58接口,HPS-HSL8K/16K采用M72标准接口。

03

超快采集速度

HPS-HSL线阵相机的采集速度为200K行/秒，更快的采集速度能够满足各种高要求应用的需求--如材料分类及检测,交通安全,以有各种通用的机器视觉应用。

04

更高分辨率

16384像素超高分辨率,像素尺寸仅为3.5umx3.5um,HPS-HSL系列可实现大幅面零畸变高分辨率成像，广泛应用于印刷制品、书画文物、大型玻璃、LCD面板检测、PCB检测、钢铁检测、烟草行业、纺织行业、板材家具、帐篷、帆船、潜水衣、服装等领域。

Part 3

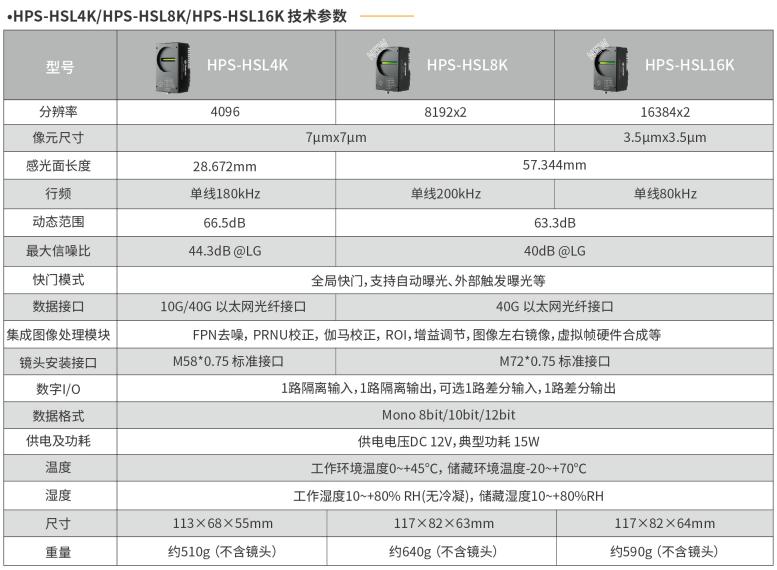

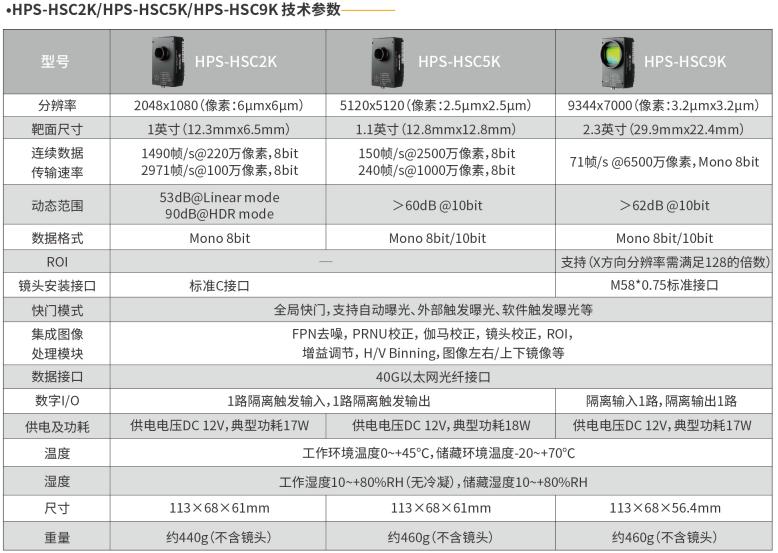

技术参数

Part 4

应用范围

高速运动分析

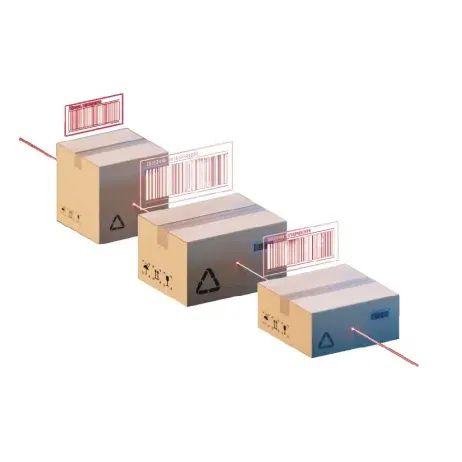

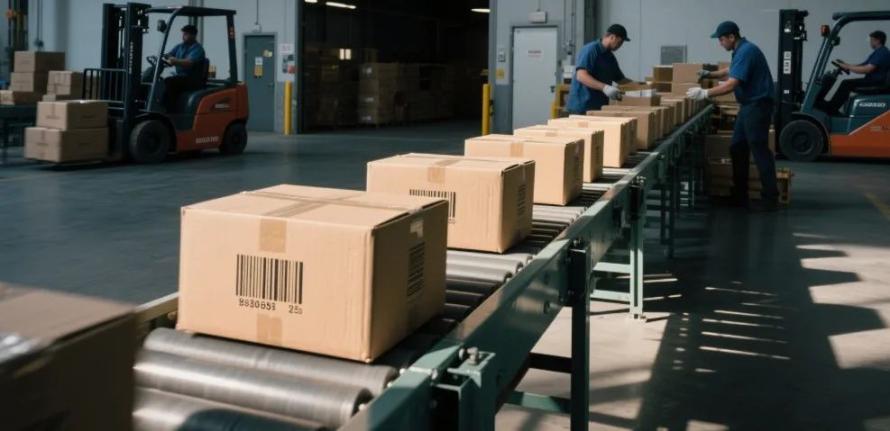

超高速读码

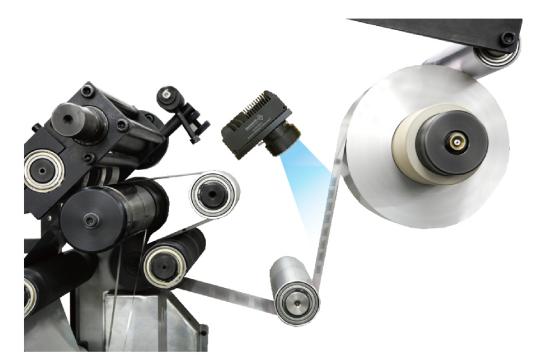

印刷/织物缺陷检测

化学实验分析

化学实验分析印刷/织物缺陷检测超高速读码高速运动分析工业物联网(IIOT) 工业智能工业自动化工业能耗管理工业电源工业摄像机
