承载15A大电流的汽车用共模扼流圈
来源：Murata（村田）
发布时间：2025-07-08
阅读量：0
随着汽车市场自动驾驶技术的不断发展，车载设备的功能日趋复杂，电源线的噪声遏制也变得尤为重要。在此背景下，市场对能够承受大电流和150°C高温环境的SMD型共模扼流圈需求日益增长。

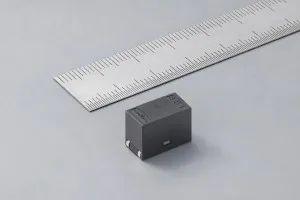

PLT10HH系列
株式会社村田制作所在用于遏制车载设备电源线噪声的共模扼流圈“PLT10HH系列”中，新增了一款新产品，该产品可在高至150°C的高温环境下使用。
村田原有的PLT10HH系列在125°C环境下最大承载电流为1A电流，而本产品采用新型铁氧体材料，耐温提升至150°C，且在125°C环境下的最大通过电流约为原PLT10HH系列的10倍。
该新品从2025年6月起开始批量生产。
主要规格

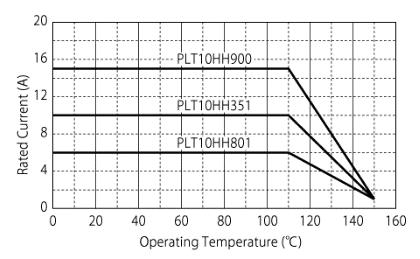

下图是耐受150°C高温环境、并且可承载15A大电流的该系列三个产品的额定电流降额图。
PLT10HH系列产品的工作温度范围和保管温度范围均为-55°C~+150°C，其它规格参数如下表：
|
共模阻抗Zc(10MHz时)(Ω)Typ. |
800 |
|
耐电压V(DC) |
250 |
|
直流电流(Rdc)(mΩ) |
8.0±0.5 |
|
电感(L)(μH以上) |
10 |
|
共模阻抗Zc(10MHz时)(Ω)Typ. |
350 |
|
耐电压V(DC) |
250 |
|
直流电流(Rdc)(mΩ) |
1.8V |
|
电感(L)(μH以上) |
10 |
|
共模阻抗Zc(10MHz时)(Ω)Typ. |
90 |
|
耐电压V(DC) |
750 |
|
直流电流(Rdc)(mΩ) |
1.8±0.5 |
|
电感(L)(μH以上) |
1.5 |
