LCD显示屏电源芯片-OCP82131
来源：灿瑞科技
发布时间：2025-07-02
阅读量：4
OCP82131旨在支持至少高达10英寸的正/负驱动TFT-LCD面板(从SFF到MFF，如平板电脑)。两个输出通常连接到源驱动IC。该设备使用单个电感方案，以便为用户提供尽可能小的解决方案尺寸以及高效率。
它具有高度集成的升压DC-DC转换器，具有2.7V至5V的宽输入电压范围。它针对单芯电池(锂离子电池、镍锂电池和聚合物锂电池)和高达120mA的对称输出电流的产品进行了优化。LDO和电荷泵产生+5.8V(默认)和-5.8V(默认)的双输出，其电压可以通过I2C兼容接口编程。优化的升压、LDO和电荷泵转换器最大限度地提高了转换效率，超过89%。

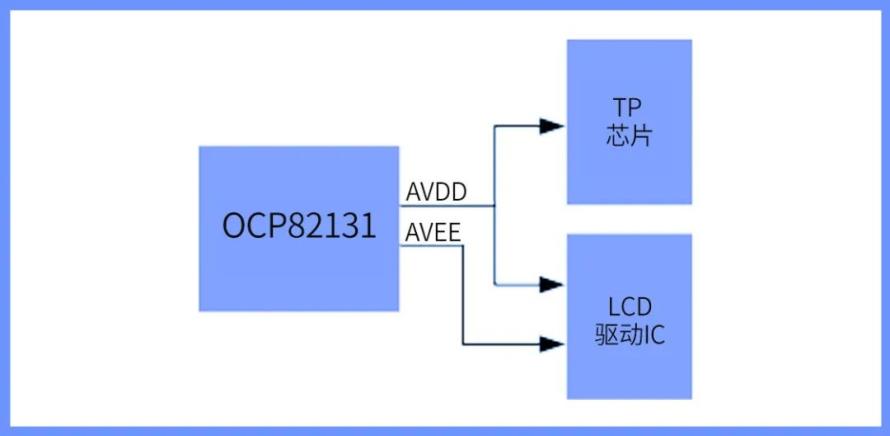

OCP82131应用场景
OCP82131集成了所有补偿和软启动电路，从而产生更简单，更小的解决方案，外部组件少得多。高开关频率(1.2MHz)允许使用更小的电感和电容器，以进一步减小解决方案的尺寸。
I2C兼容接口允许分别控制+4V至+6.5V和-4V至-6.5V的正、负输出，以及在器件上编程额外的寄存器。

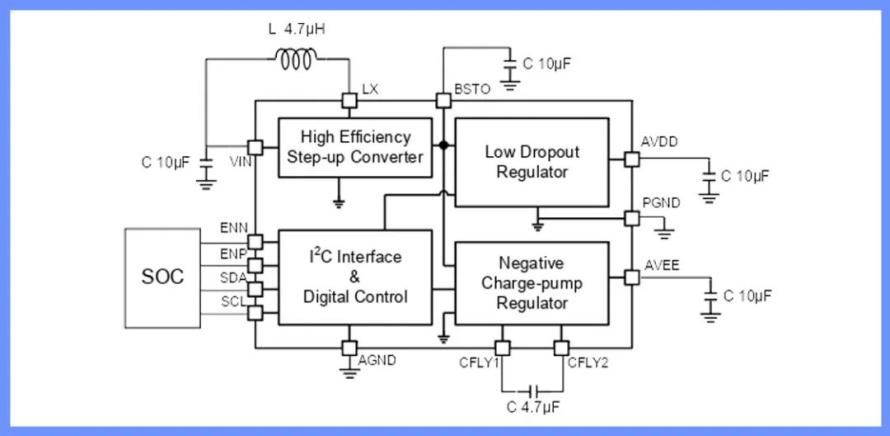

OCP82131应用框图

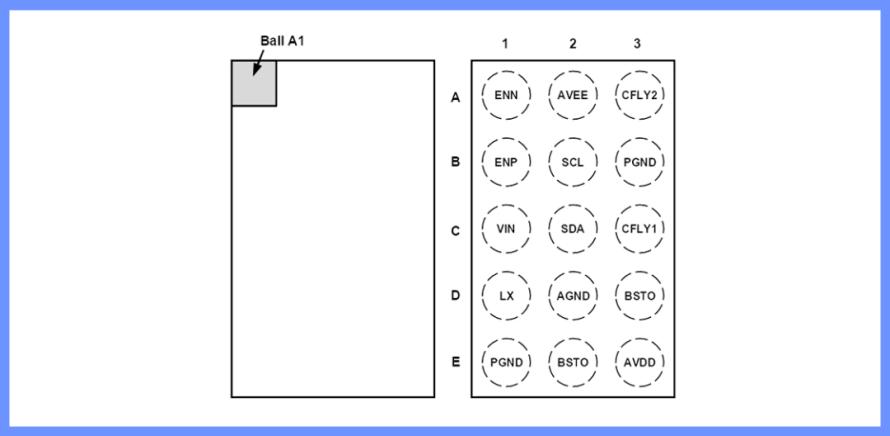

OCP82131封装
宽输入电压范围：2.7V～5V；
宽工作温度范围：-40℃～85℃；
单电感双输出稳压器；
可编程输出电压；
正输出电压范围：+4V～+6.5V(100mV/Step)；
负输出电压范围：-4V～-6.5V(100mV/Step)；
±1.5%的输出电压精度；
优秀的线性调整率；
轻载省电模式；
支持IIC兼容接口；
集成补偿和反馈电路；
＜1μA的关机电流；
提供Die级封装WLCSP-15B；
拥有欠压保护、过流保护、软启动防止浪涌、OTP
