OCP81377A –2.0A双色温闪光灯驱动器
来源：灿瑞科技
发布时间：2025-07-02
阅读量：1
OCP81377A是一款高效双色温LED闪光灯驱动芯片，为智能手机、PAD等消费类电子产品的拍照补光提供小型解决方案。
内置双路独立可调的2.0A LED电流源，电流源采用源边结构，LED阴极接GND，最大化LED散热效果。
内置高效同步升压拓扑，采用固定工作频率2MHz和4MHz可设置，最小化外围元器件选型，节约PCB使用面积。
OCP81377A支持手电筒和红外灯驱动模式。 并提供I2C总线数字接口，所有功能均可通过该接口实现。另外还提供了外部闪光灯和手电筒硬件控制脚，TX中断脚，NTC热敏电阻检测脚。
OCP81377A提供软启动、UVLO、OVP、OTP、Time-out、IVFM、PMOS限流、NMOS限流、输出短路及LED短路等保护功能，确保应用中的各种突发事件可能带来对芯片的冲击而不致损坏。

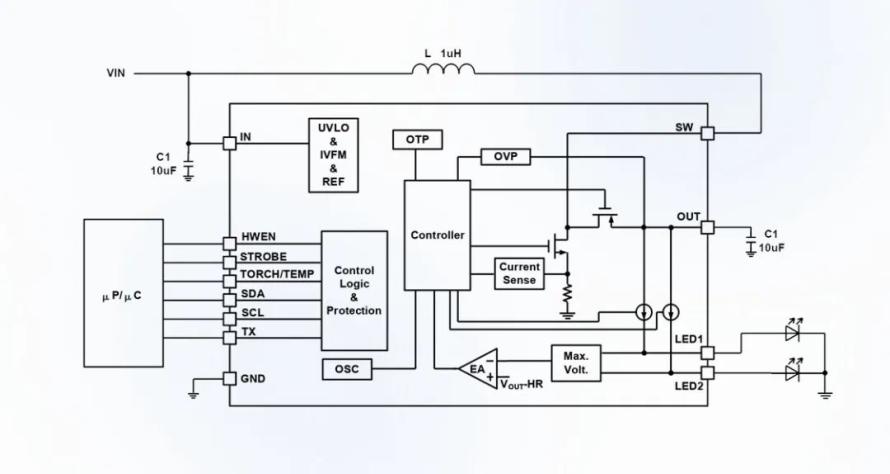

OCP81377A应用框图
宽输入电压范围：2.7V~5.5V；
宽工作温度范围：-40℃ ～ 85 ℃ ；
支持Flash、Torch、IR三种工作模式；
提供双路独立恒流源输出，最大输出电流2.0A，256步可调；
内置同步升压拓扑，Pass模式和Boost模式间自适应切换；
LED阴极接地提升散热效果；
提供硬件Flash和Torch使能脚；
提供Flash 电流电池低压检测功能；
提供RF功放脉冲事件同步输入；
提供软启动、限流、输出过压、输出短路、LED短路、过温等保护功能；
内置NTC监控（Torch/TEMP）；
支持400KHz- I2C 兼容接口；

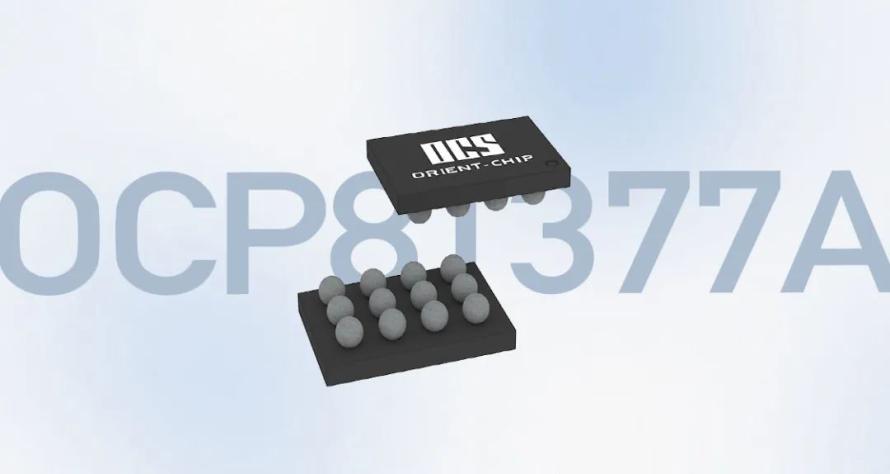

提供Die级封装WLCSP-12B；
