反射式光电编码器「NJL5821R、NJL5822R」-感算商城

反射式光电编码器「NJL5821R、NJL5822R」

来源：NISSHINBO Micro Devices

作者：-

发布时间：2025-05-30

阅读量：2

日清纺微电子株式会社最新开发的两相数字输出类型反射式光电编码器「NJL5821R, NJL5822R」已经开始量产，该系列产品最适合用于检测旋转方向和位置。

产品概要

近年来，对于小型电机和操作转盘的旋转检测需求，以及线性致动器等设备的高精度化而引发的细微位置检测需求正在不断增加。

NJL5821R和 NJL5822R 是两相数字输出的反射式光电编码器，通过结合全新设计的受光 IC 和高输出红外 LED，实现了低消耗电流。以往在直线方向和旋转方向的常规定位检测中，需要调节传感器与条纹镜之间的距离来保持恒定。NJL5821R和NJL5822R通过对受光器件的受光检测电平进行独特处理，进而实现了强抗距离波动的特性。

产品特点

1. 有强抗条纹镜距离波动的特性

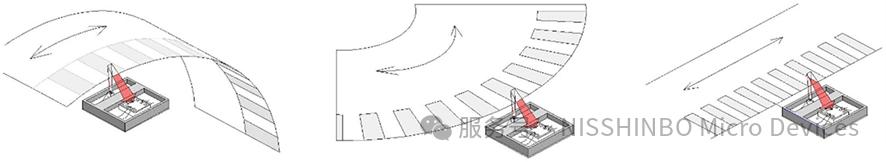

在直线方向和旋转方向等常规定位检测中，需要调节传感器与条纹镜之间的距离来保持恒定。 NJL5821R 和 NJL5822R 是通过独特的方式来处理推荐反射器 (条纹镜) 的反射光，进而实现了出色的稳健性*1、简化设备集成以及强抗距离波动特性。此外，即使传感器和条纹镜之间的距离发生波动，占空比和相位差也几乎没有变化。

*1 不易受传感器安装精度和外部环境变化影响的特性

2. 工作温度宽，可直接嵌入电机 (业界最高温度)

NJL5821R和 NJL5822R 已成功将工作温度提高到了105°C。这使得它可以直接嵌入到需要高温运行工作的电机中。

3. 低消耗电流设计，包含发光器件 (LED) 的驱动电流

NJL5821R和 NJL5822R 结合了高输出红外 LED 和高灵敏度、低消耗电流的受光 IC，从而实现了可用于电池供电设备的低功耗设计。驱动电流约为其他公司常规产品的1/5。*2

*2 2022年7月本公司调查结果

4. 可通过两相数字输出检测旋转 (移动) 方向和位置

NJL5821R和 NJL5822R 和推荐的反射器结合使用，可获得数字两相信号，从而用于检测旋转 (移动) 方向和位置。
