巴丁微“芯”动时刻：大功率直流电机驱动芯片BDR6127
来源：巴丁微
发布时间：2025-2-5
阅读量：1
BDR6127是一款DC双向电机驱动电路，适用于智能锁、个人护理、宠物电器等电机驱动产品。具有两个逻辑输入端子用来控制电机前进、后退及制动。该电路具有良好的抗干扰性，微小的待机电流、低的输出内阻，同时，它还具有内置二极管能释放感性负载的反向冲击电流。
BDR6127采用SOP的封装形式符合ROHS规范，引脚框架100%无铅。

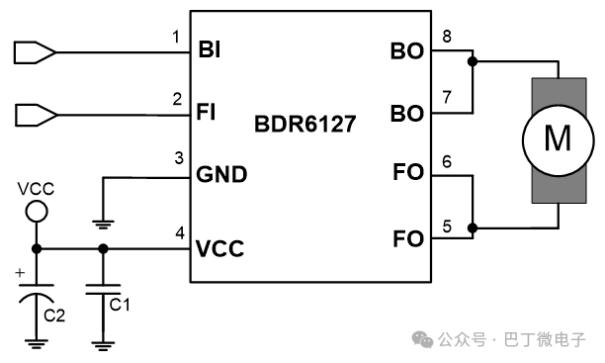

其典型的电路原理图如下：
BDR6127具有以下特征：
集成MOS全桥驱动；
小于1.5uA的微小待机电流；
低RDS(ON)电阻；
最大持续电流5.0A，峰值8A；
工作电压范围：3.0~18.0V；
有紧急停止功能；
有过热保护功能；
有过流嵌流及短路保护功能；
封装：SOP8；
BDR6127可广泛应用于：
电子锁、按摩仪、电动玩具、宠物电器、机器人等领域。
