巴丁微“芯”动时刻：大功率直流电机驱动芯片BDR6170T
来源：巴丁微电子
发布时间：2025-2-5
阅读量：2
BDR6170T是一款大功率直流电机驱动芯片，用于驱动直流电机或步进电机的一个绕组，适用于打印机、扫地机、按摩椅等电器及工业设备。两路输入逻辑控制H桥驱动器，输出3.6A的电流峰值双向控制电机，利用电流衰减模式，可通过脉宽调制来控制电机转速。如果将逻辑输入设置为低电平，则电机驱动器进入低功耗休眠模式。
BDR6170T集成电流调节功能，该功能基于模拟输入VREF以及ISEN的电压,将电流限制在设定值，从而降低系统功耗，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。
BDR6170T集成多种保护功能，包括欠压锁定（UVLO）、过流保护(OCP)及过热保护(OTP)。

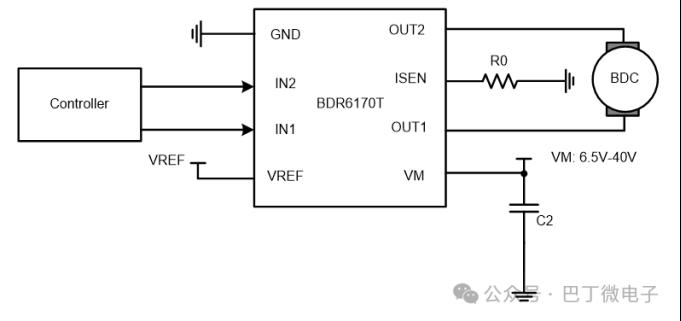

其典型的电路原理图如下：
BDR6170T具有以下特征：
高压大电流全桥驱动；
6.5~40V宽工作电压范围；
3.6A峰值电流驱动能力；
集成电流调节功能；
低功耗休眠模式；
VM欠压锁定；
过流保护（OCP）；
热关断（TSD）；
故障自恢复；
封装：ESOP8；
BDR6170T可广泛应用于：打印机、扫地机、按摩椅等电器及工业设备领域。
