奥伦德（Orient）1500V高负载电压继电器光耦OR-AQV258

来源：奥伦德

作者：-

发布时间：2024-11-26

阅读量：11

OR-AQV258是固态继电器，在发光侧（输入侧）包含一个AIGaAs红外LED，光学耦合到高压输出检测器电路。检波器由一个光伏二极管阵列和输出侧的 MOSFET组成。它们可以实现仅AC/DC和DC输出连接。
光继电器主要趋势是替代传统机械继电器，与传统的机械继电器相比有如下优点：安装区域小型化、高可靠性（长寿命）（无触点）、低输入电流/低电压驱动（输入电流仅需3-5mA最大）、优良的开关特性（高速、低噪声）（只需几毫秒）等，在某些应用中替代传统机械继电器。

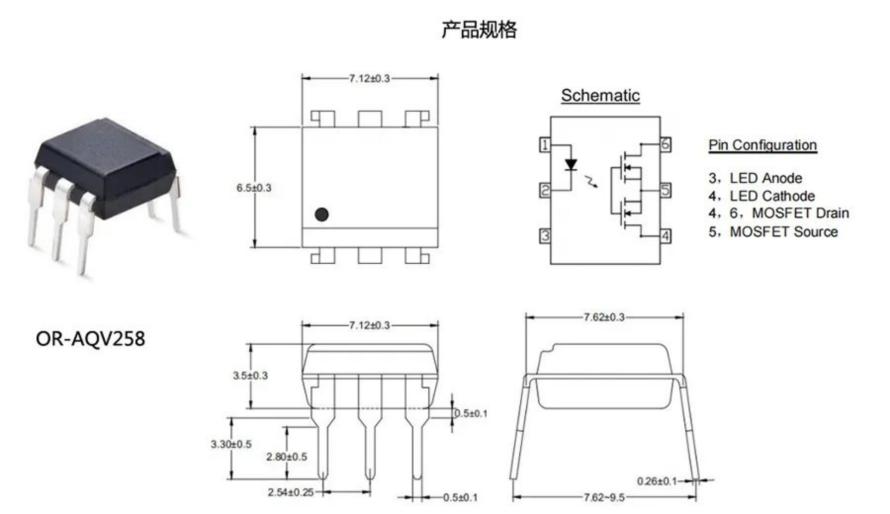

01、封装

02、特性

• 碳化硅MOSFET输出

• 低工作电流

• 1500V负载电压

• 5000V高I/O隔离电压

• 温度范围：-40°C-125°C

03、应用范围

• 工业控制
• FA/OA设备
• 医疗系统
• 高速检测机
• 安全系统

• 交流设备
• 温度控制
• 测量设备
• 家用电器

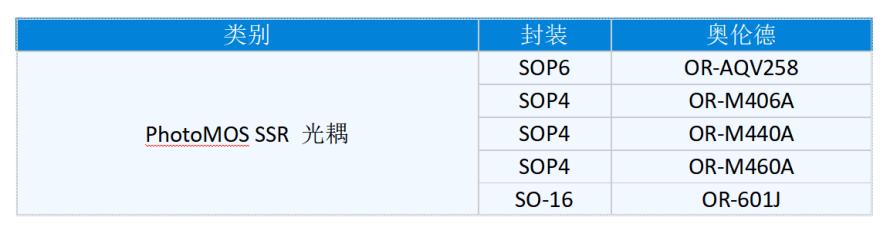

04、主要器件

05、相关应用

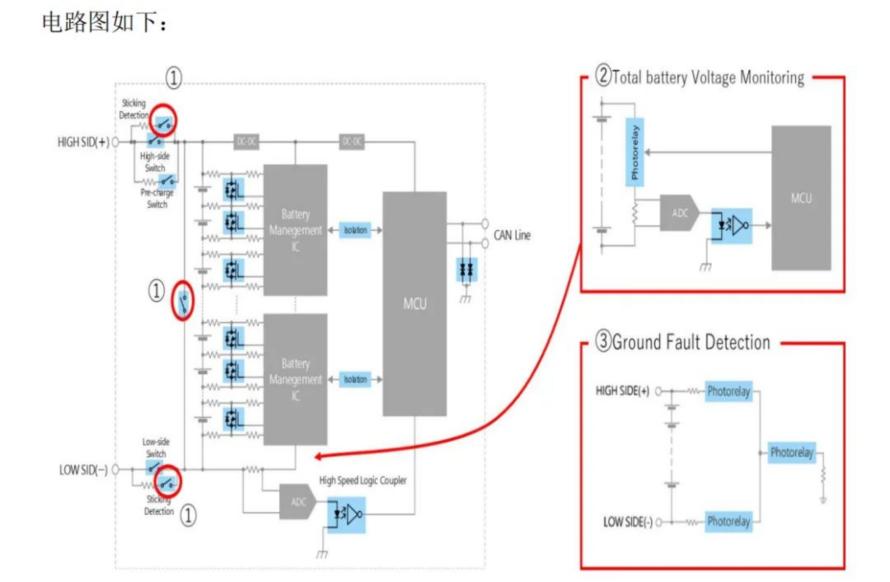

汽车BMS

由于需要进行总电压监测，在车辆行驶过程中经常需要进行电压监测或停止。由于这个原因，具有触点开/关限制和开关速度慢的机械继电器是不合适的。此外，对于电压监测，通常是通过一个分流电阻器，只施加了很小的电流。在这些背景下，光继电器，一种非接触式继电器，是作为这个电路的ON/OFF开关。
在各种情况下检查是否存在接地故障，如驾驶、停车、充电等。同时，如果电路开关一直处于ON状态，则无法进行正常检测执行。为此，对地故障检测电路上的开关采用高耐压接触磨损的光继电器。

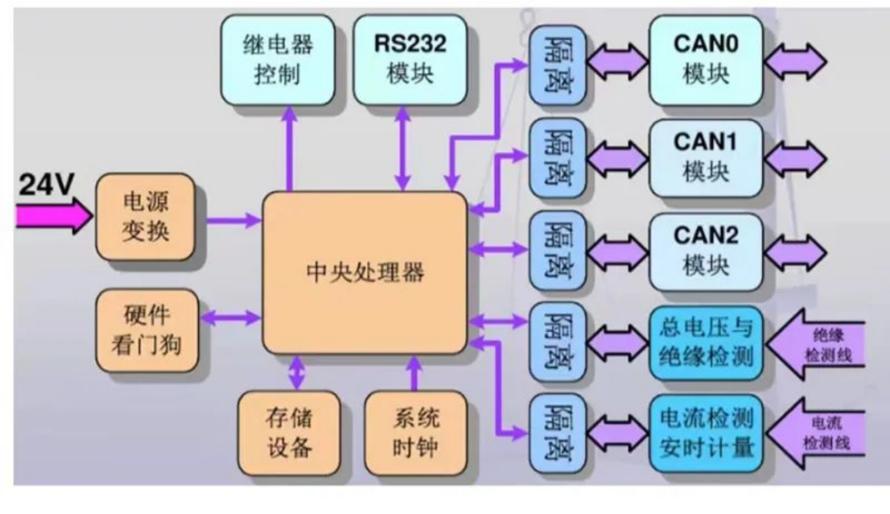

家用储能BMS

电池作为系统的核心储能器件，需要实时监控电池的在线状态。BMS系统中BCU模块通过CAN总线与BMU模块实时通信，获取单体电压、箱体温度、绝缘电阻等系统参数；通过电流传感器采集充放电电流，动态计算SOC，并通过触摸屏显示相关数据。
光继电器作为提供电池检测开关回路，达到监视电池电压、电流、SOC、SOH等目的。
