小安派LRW-TH1传感器通用板
来源：安信可科技
发布时间：2023-12-20
阅读量：5
随着科技的发展越来越快，生活水平越来越高，传统的家庭环境检测设备都是独立运行，没有形成该有的网络进行管理，怎么让家庭中的设备组网，使用起来更简单方便？来看看小安派-LRW-TH1 传感器通用板~
应用场景
小安派-LRW-TH1传感器通用板可以外接如温湿度、烟雾、光照、水浸等设备传感器，无需昂贵费用即可打造安防能力，确保家中安全。此外传感器搜集到的数据也可作为房屋智能工作的判断依据之一。例如连接烟雾等设备时，若检测到家中烟雾数值过高，小安派-LRW-TH1传感器会发出警报，进一步保护人员安全。
连接燃气设备时，一旦检测到漏气，系统会发出警报，家中设备也会立即收到警报信息。
1.概述
AiPi-LRW-TH1是一款由安信可开源团队为Ra-08H设计的LoRaWAN 传感器通用板，其包括了支持I2C+ADC+GPIO的通用传感器接口、电池供电接口、电池充电接口等接口，支持拨码开关开启和关闭电源。
AiPi-LRW-TH1可应用在各种场景下，打造智慧农业、智慧路灯、智能家居。传感器数据被Ra-08H采集后，通过LoRaWAN协议传输到RG-02网关，上行到LoRaWAN服务器。数据的传输距离长达4公里。在未发送数据的待机状态下，可实现2μA低功耗待机。
2.系统框图

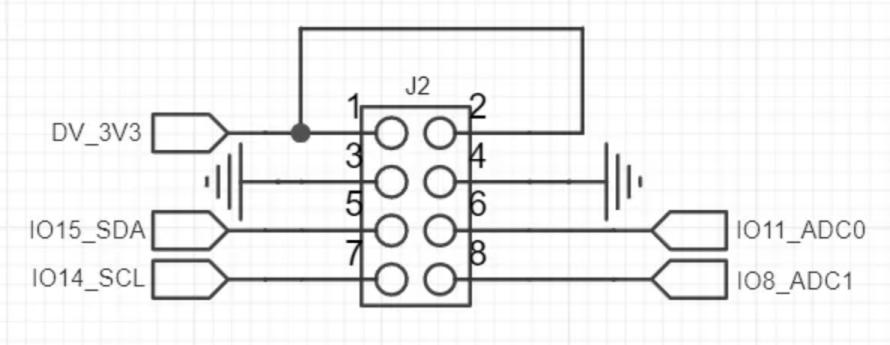

3.传感器接口
引出了支持I2C+ADC的GPIO接口，以应对各种通讯方式的传感器。

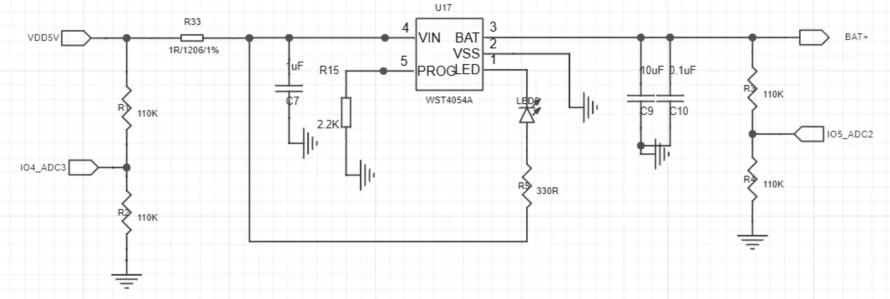

4.充电电路
使用Type-C接口给电池进行充电，配备充电指示灯。

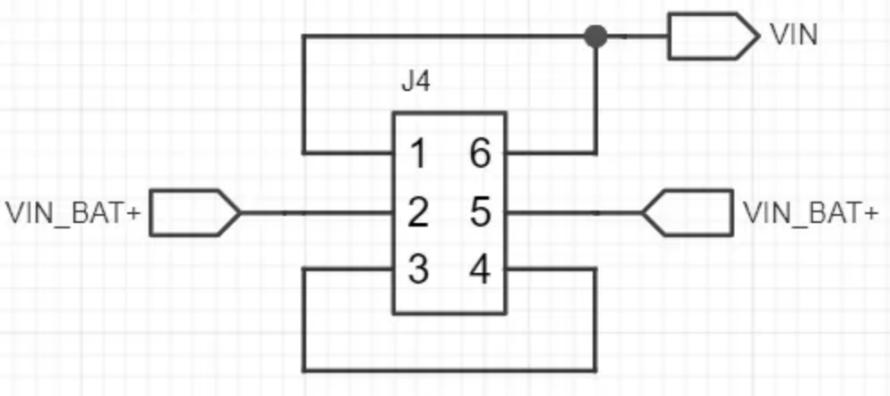

5.电池拨码开关
拨码开关可以切换电池供电或电源供电。
