芯科小型磁性传感器评估套件Si72xx-EVAL-KIT，Si72xx系列中6种传感器类型的低成本评估
来源：Silicon Labs
发布时间：2020-01-27
芯科推出Si72xx 磁性传感器评估套件Si72xx-EVAL-KIT 。套件展示了 Si72xx 产品家族中不同类型的传感器。利用快速连接 USB 加密狗，小型“邮票”板可以连接到 PC 主机并接受评估。连接后，用户可以利用图形用户界面工具查看磁性传感器的输出，并使用套件中提供的小磁铁轻松调节传感器的输出。六种磁性传感器的类型/输出包括开关、锁存器、I2C、模拟、PWM 和 SENT。这款包含小磁铁和邮票板的套件旨在尽可能地提高评估 Si72xx 组合时的易用性和灵活性。
该套件主要用于Si72xx霍尔效应磁性位置传感器的六种基本类型的简单且低成本的演示。 USB适配器为传感器板供电，并读取传感器的输出。 来自传感器的数据显示在PC GUI上，也可以记录到文件中。 对于Si7210 I2C传感器，PC GUI还允许通过I2C配置传感器。 邮票大小的小型（PS）板上提供六种传感器类型，这些板通过6针扁平电缆连接到USB加密狗。

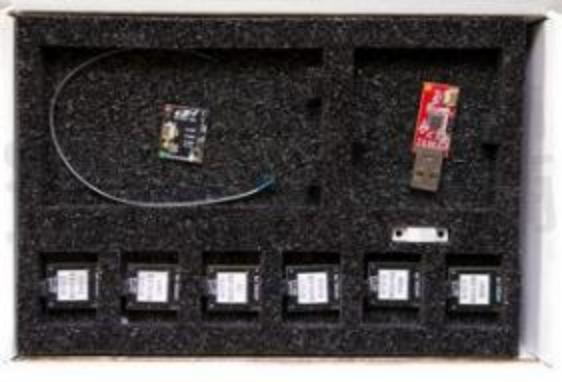

图1产品外观图
套件内容：
•（1）USB适配器“ SensorUSBDongle”，允许读取传感器数据和I2C通信
•（1）Si7201-B01V-EB开关PS板
•（1）Si7202-B01V-EB闩锁PS板
•（1）Si7210-B00V-EB I2C PS板
•（1）Si7211-B00V-EB模拟PS板
•（1）Si7212-B00V-EB PWM PS板
•（1）Si7213-B00V-EB SENT PS板
•（1）8英寸6针电缆
•（2）磁铁
特性：
•Si72xx系列中6种传感器类型的低成本评估
•开关，锁存器，PWM，模拟，SENT和I2C
•USB适配器可以供电，并且可以从传感器读取数据
•PC GUI显示也可以记录到文件中的数据
•I2C传感器配置功能
