中压传感器ASCX系列，专门设计的传感器外壳可减少封装引起的寄生应力和应变
来源：ALL SENSORS(Amphenol Sensors旗下）
发布时间：2020-02-17
AMPHENOL SENSORS（安费诺）旗下品牌ALL SENSORS推出了中压传感器ASCX系列，包含1 PSI-D-4V-ASCX ，5 PSI-D-4V-ASCX ，15 PSI-D-4V-ASCX ，15 PSI-A-4V-ASCX ，30 PSI-D-4V-ASCX ，30 PSI-A-4V-ASCX ，100 PSI-D-4V-ASCX ，100 PSI-A-4V-ASCX等8个产品。该系列采用专有的封装技术可减少输出误差。 该模型提供具有出色输出特性的比例式4.5伏输出量程。 传感器外壳经过专门设计，可减少封装引起的寄生应力和应变。 此外，传感器采用硅微机械加工，应力集中增强的结构，以提供与测量压力非常线性的输出。
这些经过校准和温度补偿的传感器可在较宽的温度范围内提供准确而稳定的输出。每个传感器都使用ASIC补偿技术进行内部补偿。 该系列适用于非腐蚀性，非离子性工作流体，例如空气，干燥气体等。在4.5至5.5伏电源电压范围内，器件的输出与电源电压成比例。

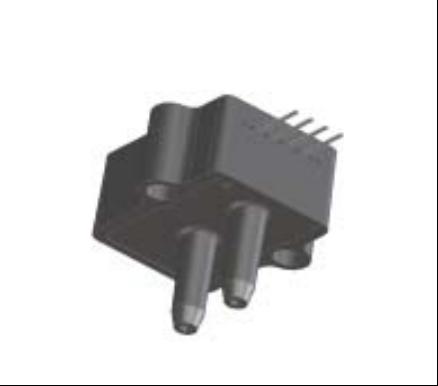

图1：产品外观图
特点
•5 Vdc电源
•高电平电压输出
•比例式4.5V输出量程
•温度补偿
•零点和量程校准
•多种压力范围（各型号的压力范围如图2所示）

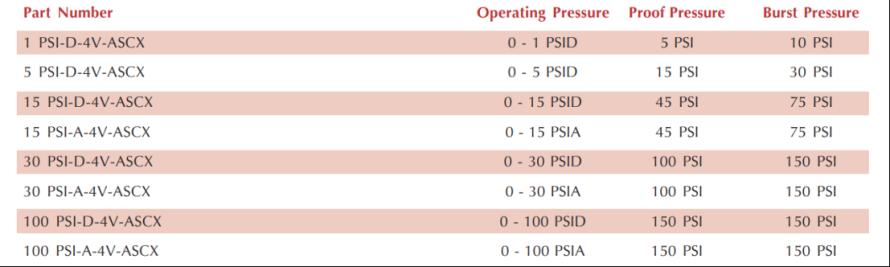

图2：各型号产品的压力范围
应用
•医疗仪器
•环境仪器
•暖通空调仪表
•气动控制
压力传感器特性最大额定值
•电源电压：4.5至5.5 Vdc
•引线焊接最高温度（焊接2-4秒）：250°C
•静态电流：7.5,mA
环境指标
•补偿温度范围：0°C至70°C
•工作温度范围：-25 至105° C
•存储温度范围：-55至125°C
•湿度范围：0至95％RH（非冷凝）
图3：等效电路
