半导体制造堪称地球上最为尖端的工业流程之一，它要求在纳米级的微观尺度上，对能量与材料进行精准无误的控制。而支撑这一极致精度的，是一套隐于幕后的关键系统——电力电子系统。它如同一条无形却坚韧的脊梁，承担着输送、塑形以及调节芯片生产过程中每一瓦能量的重任。

精密背后的力量

从智能手机到数据中心，现代电子设备卓越性能的源头，都起始于晶圆。而在芯片制造的众多环节中，极紫外（EUV）光刻技术作为图案化工艺的最新前沿，直观且生动地揭示了当下芯片制造过程能耗之巨大。单台极紫外（EUV）光刻设备运行时耗电量高达1.17至1.4兆瓦，其中仅有极小部分转化为有效极紫外（EUV）光。其余的能量，则用于维持高压、高频、大电流系统的协同稳定运作，以此确保整个工艺流程的稳定性、洁净度以及可重复性。

前道工艺（FEOL）与后道工艺（BEOL）：
硅芯片制造的两个核心阶段

半导体制造流程主要可划分为两个关键阶段。其中，前道工艺（FEOL）聚焦于直接在硅晶圆之上精心构建各类有源元件，像晶体管、电容器以及电阻器等。而后道工艺（BEOL）则承担着添加连接晶体管的金属互连层网络以形成完整电路，并在进入测试与封装环节前，借助绝缘层、钝化层以及保护涂层，完成对晶圆的最终处理。

在本篇推文中，我们将重点探讨前道工艺阶段所需的流程。该阶段包含四项基础单元操作：沉积、图案化、掺杂和热处理，这些步骤需重复数百次才能形成功能性半导体层。并且，每个步骤都依赖于专业电力电子系统，这些系统以极致的控制精度和可靠性输送能量。接下来我们将深入解析这些系统的运作原理，并重点探讨电容器在每个环节中发挥的关键作用。

前道工艺（FEOL）中的电子电力技术

在半导体制造的前端环节，所有用于在硅片上精准构建有源器件的工艺，均高度依赖精确且可靠的电能输送。电力电子技术凭借对电压、电流和频率的精细调控，使纳米级制造从设想变为现实，为等离子体系统、激光器以及离子注入机等关键设备提供了动力支持。射频功率发生器、阻抗匹配网络、高功率二氧化碳激光器以及高压脉冲电源等系统，共同构成了前道工艺（FEOL）稳定运作的核心支撑架构。而在这些系统中，电容器通过储能、滤波以及能量整形等关键功能，发挥着举足轻重的作用，有力确保了输出电力的清洁与稳定。

射频功率生成

射频功率生成系统是多个前道工艺（FEOL）的基础，包括等离子体增强化学气相沉积（PECVD）、等离子体刻蚀和物理气相沉积（PVD）等关键工艺。在这些工艺操作过程中，射频功率发生系统需在200千赫至60兆赫的频率区间内，稳定输出1.25千瓦至10千瓦的能量，以实现关键功能：

生成并维持等离子体以实现选择性薄膜沉积
进行纳米级刻蚀
实现绝缘材料与半导体材料的溅射沉积

为此，现代固态射频系统依赖于精密调谐的LC谐振电路，该电路在谐振频率下于电感器与电容器之间存储和交换能量，同时将功率损耗控制在最低水平。在E类功率放大器的设计中，电容器扮演着提升效率的核心角色。具体而言，并联电容器(C1)对晶体管漏极波形进行整形，实现零电压开关(ZVS)；而串联电容器(C2)则耦合负载并调谐谐振网络，最终输出纯净且高效的射频信号。

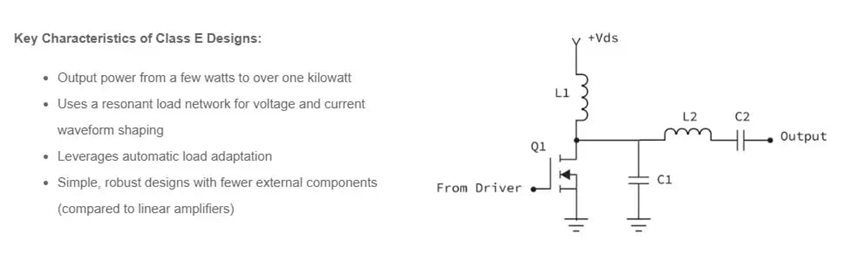

图1：简化版E类放大器

支撑上述各阶段稳定运行的关键组件，包括直流母线与滤波电容器，它们共同确保功率放大器的电源轨保持稳定；同时，射频级谐振电容器则负责维持信号的频谱纯度与稳定性。针对这些应用场景，选用具有串联电阻（ESR）的高Q值多层陶瓷电容器¹（MLCCs）至关重要，它们能够显著减少发热现象，并确保频率控制的精确性。
