晶圆到芯片制造为什么那么难

贸易战开始之初到现在，一直围绕芯片战场争夺，这场没有硝烟的旷日持久的战争充斥着美国对我们的制裁跟封锁，那么，到底为什么芯片制造那么难呢？下面给大家简述芯片从晶圆到测试完成的工序，就一目了然了。18大工序又细分为无数的小工序与技术、设备缺一不可。其中光刻、蚀刻技术设备更是集世界上各个国家最先进的技术为一体才能完成。目前虽然还被欧美垄断，但中国在技术方面的完善已经初见端倪。

一、晶圆制备（Wafer Preparation）

核心目标：获得高纯度、高平整度的单晶硅基底

1. 多晶硅提纯

◦ 西门子法（改良版）：通过三氯氢硅（SiHCl₃）在高温下分解，沉积出纯度达99.9999999%（9N）的电子级多晶硅。

◦ 流化床法（FBR）：用于颗粒硅生产，成本降低30%，但纯度稍逊（适用于光伏级）。

2. 单晶硅生长

◦ Czochralski（CZ）法：80%的半导体晶圆采用此技术，直径可达450mm（如Intel的俄勒冈工厂）。

◦ 磁场直拉（MCZ）法：通过磁场抑制热对流，减少氧杂质，适用于高压功率器件。

3. 晶圆加工

◦ 切割与研磨：线切割机（如日本Disco的DAD系列）将晶锭切成0.7-1.1mm薄片，表面粗糙度Ra<0.5nm。

◦ 化学机械抛光（CMP）：使用氧化铝或二氧化硅磨料，实现原子级平整（全局平整度<10nm）。

二、氧化与薄膜沉积（Oxidation & Film Deposition）

核心目标：构建绝缘层、导电层及保护层

4. 热氧化

◦ 干氧氧化（950-1200℃）：生成致密SiO₂层（厚度控制精度±1nm），用于栅氧化层（如FinFET的1nm级氧化层）。

◦ 湿氧氧化：添加水汽加速氧化速率，但膜质较疏松。

5. 物理气相沉积（PVD）

◦ 溅射（Sputtering）：Ti/Al/Cu多层金属布线沉积，使用磁控溅射设备（如美国应用材料公司Endura系列）。

◦ 蒸镀（E-Beam Evaporation）：用于高熔点金属（如W、Mo）。

6. 化学气相沉积（CVD）

◦ 低压CVD（LPCVD）：多晶硅沉积（用于栅极），温度550-700℃。

◦ 原子层沉积（ALD）：精确控制单层原子厚度（如HfO₂高k介质层），设备商包括ASML、泛林半导体。

三、光刻（Lithography）

核心目标：将电路图案转移至晶圆表面

7. 曝光系统

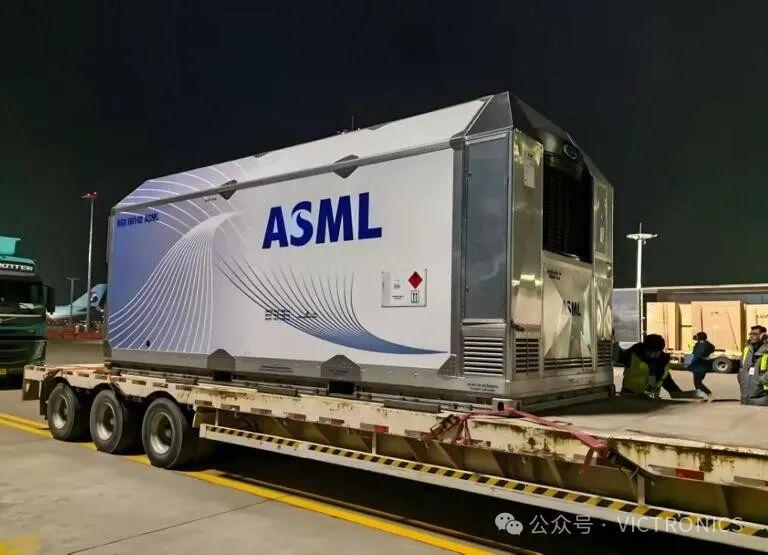

◦ EUV光刻机（ASML独家）：波长13.5nm，分辨率达13nm，用于7nm及以下制程（如台积电N5工艺）。

◦ ArF浸没式光刻机：波长193nm，通过水浸没提高折射率，实现28nm-5nm制程。

8. 光刻胶技术

◦ 化学增幅型光刻胶：分辨率<10nm，敏感度提升50%，日本JSR、信越化学主导市场。

◦ 极紫外光刻胶（EUV Resist）：需解决灵敏度与分辨率的矛盾，日本东丽、美国罗门哈斯领先。

9. 对准与套刻

◦ 激光干涉仪定位：套刻精度（Overlay）达1-2nm（如ASML EUV的NXE:5000系列）。

四、蚀刻（Etching）

核心目标：选择性去除材料形成三维结构

10. 干法蚀刻

◦ 反应离子蚀刻（RIE）：CF₄/O₂混合气体蚀刻SiO₂，各向异性控制（侧壁垂直度>85°）。

◦ 原子层蚀刻（ALE）：通过交替气体脉冲实现单原子层去除，用于高深宽比结构（如3D NAND的垂直孔）。

11. 湿法蚀刻

◦ 各向同性蚀刻：HF/HNO₃/CH₃COOH混合液用于硅材料，蚀刻速率可控（1-10μm/min）。

五、离子注入与退火（Ion Implantation & Annealing）

核心目标：掺杂形成PN结并激活杂质

12. 离子注入

◦ 超高电流注入机：剂量范围1×10¹¹-1×10¹⁶ ions/cm²，能量达2MeV（如美国应用材料Varian系列）。

◦ 低温注入：-150℃抑制 channeling效应，用于浅结（如源漏极）。

13. 快速热退火（RTA）

◦ 激光退火（Laser Annealing）：局部加热至1200℃以上，激活杂质并修复晶格损伤，用于FinFET的源漏工程。

六、金属化与互连（Metallization & Interconnect）

核心目标：构建多层金属布线网络

14. 大马士革工艺（Damascene）

◦ 双大马士革：同时形成通孔（Via）和金属线，Cu互连电阻降低30%（如10nm以下制程）。

◦ 阻挡层：Ta/TaN防止Cu扩散，厚度<5nm（ALD技术）。

15. 先进封装技术

◦ 硅通孔（TSV）：直径5-100μm，深度达1mm，用于3D堆叠（如HBM3）。

◦ 扇出型封装（Fan-Out）：晶圆级封装（WLP），集成度提升50%（如苹果A系列芯片）。

七、晶圆切割与封装测试（Dicing & Packaging Test）

核心目标：分离芯片并验证性能

16. 晶圆切割

◦ 激光隐形切割：如Disco的Stealth Dicing™，切割道宽度<10μm，崩边<5μm（适用于SiC、GaN）。

◦ 刀片切割：传统方法，成本低但损伤层较深（约10μm）。

17. 封装类型

◦ 系统级封装（SiP）：集成CPU、GPU、存储器（如Apple Watch的S8 SiP）。

◦ 板级封装（PoP）：堆叠封装（如DRAM+NAND）。

18. 测试技术

◦ 探针台（Probe Station）：晶圆级测试（WAT），使用高频探针（50GHz以上）。

◦ 自动测试设备（ATE）：SOC测试，如泰瑞达（Teradyne）的J750系列。

技术趋势与挑战

19. 制程演进

◦ 2nm以下制程：GAAFET（全环绕栅极）、纳米片（Nanowire）结构，需EUV多重曝光。

◦ 新材料：二维半导体（如MoS₂）、碳纳米管（CNT）用于后硅时代。

20. 可持续制造

◦ 绿色工艺：无氟蚀刻气体、可再生能源供电（如台积电的2030净零排放目标）。

21. 成本控制

◦ 450mm晶圆：设备投资增加50%，但单芯片成本降低30%（如Intel俄亥俄州工厂规划）。

关键设备厂商与市场份额

工艺阶段	核心设备	主要厂商	市占率
光刻	EUV光刻机	ASML	100%
蚀刻	等离子蚀刻机	泛林半导体、东京电子	80%+
离子注入	离子注入机	美国应用材料、Axcelis	90%+
薄膜沉积	CVD/PVD设备	美国应用材料、泛林半导体	70%+
封装测试	划片机、探针台	Disco、泰瑞达	60%+

中国产业链现状

• 光刻机：上海微电子（SMEE）SSX600系列（90nm制程），28nm浸没式光刻机研发中。

• 蚀刻机：中微公司5nm刻蚀设备已量产，7nm硅通孔刻蚀技术全球领先。

• 离子注入机：北京中科信实现28nm制程设备交付，14nm研发突破。
