中物院新专利曝光！亚毫秒级“熔断”机制，彻底终结光纤激光器“炸机”噩梦

来源：激光每日说

发布时间：2026-01-30

在MOPA光纤激光器向万瓦级功率狂飙突进的今天，“回光烧机”和“时序混乱”一直是悬在厂商头顶的达摩克利斯之剑。

近日，中国工程物理研究院应用电子学研究所（简称“中物院”） 公开了一项代号为 CN 121238311 A 的发明专利。这项来自“大国重器”背后的技术，用一套极其精简的纯硬件电路，给出了亚毫秒级的终极防护答案。

01 🚀 专利档案：大国重器的技术下放

📄 专利名称：一种光纤激光器快速连锁保护电路
🏢 申请人：中国工程物理研究院应用电子学研究所
📅 公开日：2025年12月30日
🔑 核心标签：亚毫秒级响应、分布式硬件、去软件化

💡 深度解读：中物院是国家级核物理与高新技术研究机构。此次公开的专利，某种意义上是军工级高可靠性设计理念向民用工业激光领域的“降维打击”。它解决的不仅仅是“能不能用”，而是极端环境下的“绝对不死机”。

02 为什么你的激光器会“炸”？

MOPA（主振荡功率放大）结构激光器虽然调制灵活，但极为脆弱，主要面临两大“死穴”：

❌ 慢：

传统保护依赖“传感器→MCU软件→驱动控制”。面对高反回光，软件处理耗时往往超过 100ms。而在万瓦功率下，LD（激光二极管）烧毁只需几毫秒。

❌ 乱：

时序要求极严。若前级（预放）先关，后级（主放）会因失去种子光而产生巨大的自激脉冲（巨脉冲），瞬间击穿光纤。

03 技术拆解：亚毫秒级“生死时速”

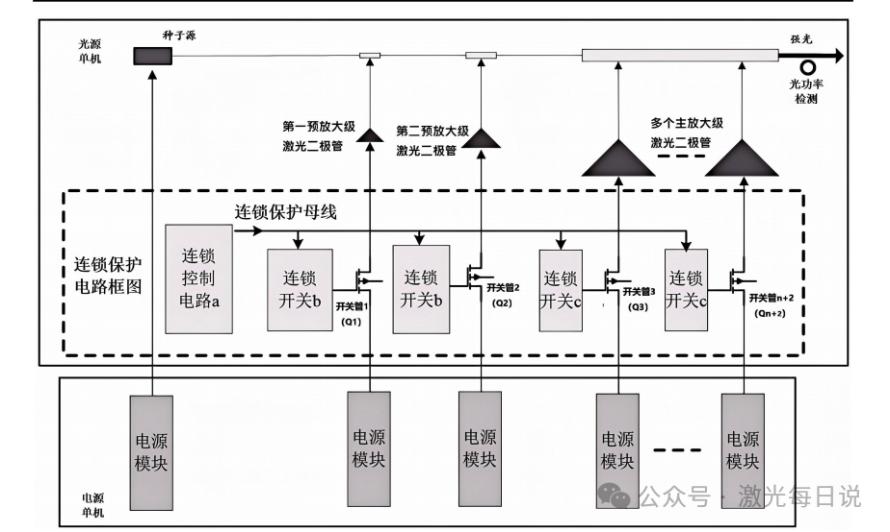

该专利设计了一种分布式、去软件化的硬件连锁保护系统。其工作流程是一场精确到微秒的战役：

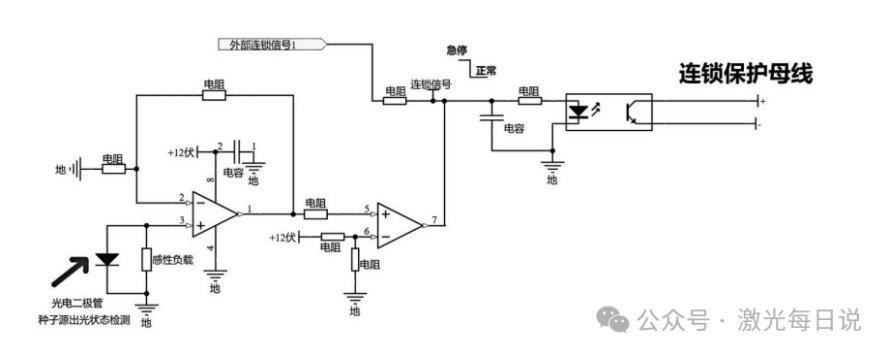

Step 1: 侦测即触发 (Trigger)

检测到异常，光耦组件（如6N137）瞬间导通，强制拉低“连锁保护母线”。光电隔离设计耐受1500V干扰。

Step 2: 主放“瞬断” (First Cut)

响应时间：1μs ~ 5μs

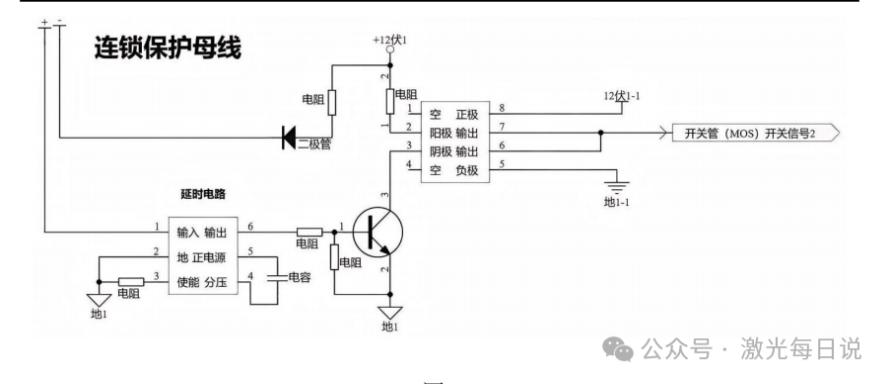

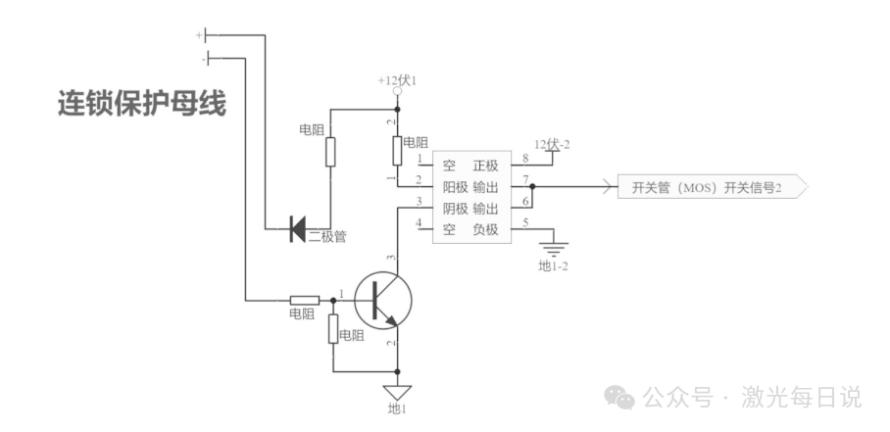

主放大级无延时立即切断，在能量累积前切断高功率泵浦源。

Step 3: 预放“缓撤” (Delayed Cut)

延时时间：50μs ~ 100μs
预放大级“按兵不动”，确保种子光在线，防止自激炸机。

Step 4: 全局落锁 (Lockdown)

整个过程实测约 800μs (< 1ms)，设备安全停机。

🐢 传统软件方案：> 100 ms (危险)

⚡️ 本专利方案：< 1 ms (安全)

04 🧱 工程美学：极简主义的胜利

为什么不用昂贵的FPGA？为什么不用复杂的总线？这项专利展现了“大道至简”的智慧。

✅ 积木式扩展 (Scalability)
采用“单线连接结构”。激光器要从6kW升级到20kW？无需改代码，无需换主控，新模块挂在母线上即可即插即用。

✅ 算一笔“经济账” (High ROI)
投入：百元级的BOM成本（光耦、MOS管、阻容）。
产出：挽回单价数万元的泵浦源和合束器。
隐形价值：大幅降低因客户误操作（如垂直切割高反金属）导致的售后返修。

✅ 极致可靠 (Reliability)
纯硬件电路无“死机”、“蓝屏”风险。在强电磁干扰的工业现场，其鲁棒性远超复杂数字系统。

📝 结语

专利 CN 121238311 A 的核心价值，不在于使用了多么昂贵的元器件，而在于对激光器物理特性的深刻理解和对工程时序的极致掌控。

它用几微秒的反应速度和极低的硬件成本，为昂贵的激光系统穿上了一层“金钟罩”。这标志着国产激光器核心技术正在完成从“拼功率”到“拼内功（可靠性）”的关键跨越。
